プレス金型部品技術窓口
コイルスプリング SWV
- 許容タワミ率 (%)
- 13
型番
外形図・製品仕様
| 荷重 | ±10% |
| 直角度 | 2°以下 |
| 自由長L | 50以下±0.5mm |
| 55以上±1% | |
| 巻方向 | 右 |
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx10.5%⇒100万回/Lx12%⇒50万回/Lx13%⇒30万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら

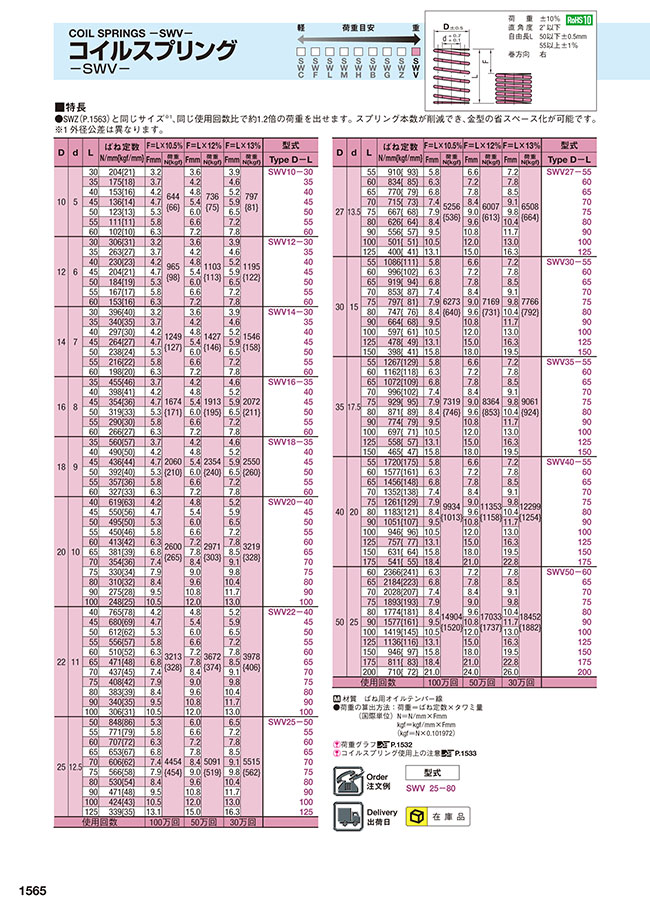

規格表
■特長
●SWZ（P.1563）と同じサイズ※1、同じ使用回数比で約1.2倍の荷重を出せます。スプリング本数が削減でき、金型の省スペース化が可能です。
※1 外径公差は異なります。
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×10.5% (使用条件：100万回) | F＝L×12% (使用条件：50万回) | F＝L×13% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 10 | 5 | 30 | 204{21} | 3.2 | 644 {66} | 3.6 | 736 {75} | 3.9 | 797 {81} | SWV10- | 30 |
| 35 | 175{18} | 3.7 | 4.2 | 4.6 | 35 | ||||||
| 40 | 153{16} | 4.2 | 4.8 | 5.2 | 40 | ||||||
| 45 | 136{14} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 123{13} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 111{11} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 102{10} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 12 | 6 | 30 | 306{31} | 3.2 | 965 {98} | 3.6 | 1103 {113} | 3.9 | 1195 {122} | SWV12- | 30 |
| 35 | 263{27} | 3.7 | 4.2 | 4.6 | 35 | ||||||
| 40 | 230{23} | 4.2 | 4.8 | 5.2 | 40 | ||||||
| 45 | 204{21} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 184{19} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 167{17} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 153{16} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 14 | 7 | 30 | 396{40} | 3.2 | 1249 {127} | 3.6 | 1427 {146} | 3.9 | 1546 {158} | SWV14- | 30 |
| 35 | 340{35} | 3.7 | 4.2 | 4.6 | 35 | ||||||
| 40 | 297{30} | 4.2 | 4.8 | 5.2 | 40 | ||||||
| 45 | 264{27} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 238{24} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 216{22} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 198{20} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 16 | 8 | 35 | 455{46} | 3.7 | 1674 {171} | 4.2 | 1913 {195} | 4.6 | 2072 {211} | SWV16- | 35 |
| 40 | 398{41} | 4.2 | 4.8 | 5.2 | 40 | ||||||
| 45 | 354{36} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 319{33} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 290{30} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 266{27} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 18 | 9 | 35 | 560{57} | 3.7 | 2060 {210} | 4.2 | 2354 {240} | 4.6 | 2550 {260} | SWV18- | 35 |
| 40 | 490{50} | 4.2 | 4.8 | 5.2 | 40 | ||||||
| 45 | 436{44} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 392{40} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 357{36} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 327{33} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 20 | 10 | 40 | 619{63} | 4.2 | 2600 {265} | 4.8 | 2971 {303} | 5.2 | 3219 {328} | SWV20- | 40 |
| 45 | 550{56} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 495{50} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 450{46} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 413{42} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 381{39} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 354{36} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 330{34} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 310{32} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 275{28} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 248{25} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 22 | 11 | 40 | 765{78} | 4.2 | 3213 {328} | 4.8 | 3672 {374} | 5.2 | 3978 {406} | SWV22- | 40 |
| 45 | 680{69} | 4.7 | 5.4 | 5.9 | 45 | ||||||
| 50 | 612{62} | 5.3 | 6.0 | 6.5 | 50 | ||||||
| 55 | 556{57} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 510{52} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 471{48} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 437{45} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 408{42} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 383{39} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 340{35} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 306{31} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 25 | 12.5 | 50 | 848{86} | 5.3 | 4454 {454} | 6.0 | 5091 {519} | 6.5 | 5515 {562} | SWV25- | 50 |
| 55 | 771{79} | 5.8 | 6.6 | 7.2 | 55 | ||||||
| 60 | 707{72} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 653{67} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 606{62} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 566{58} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 530{54} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 471{48} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 424{43} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 339{35} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×10.5% (使用条件：100万回) | F＝L×12% (使用条件：50万回) | F＝L×13% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 27 | 13.5 | 55 | 910{93} | 5.8 | 5256 {536} | 6.6 | 6007 {613} | 7.2 | 6508 {664} | SWV27- | 55 |
| 60 | 834{85} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 770{79} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 715{73} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 667{68} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 626{64} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 556{57} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 501{51} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 400{41} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 30 | 15 | 55 | 1086{111} | 5.8 | 6273 {640} | 6.6 | 7169 {731} | 7.2 | 7766 {792} | SWV30- | 55 |
| 60 | 996{102} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 919{94} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 853{87} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 797{81} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 747{76} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 664{68} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 597{61} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 478{49} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 150 | 398{41} | 15.8 | 18.0 | 19.5 | 150 | ||||||
| 35 | 17.5 | 55 | 1267{129} | 5.8 | 7319 {746} | 6.6 | 8364 {853} | 7.2 | 9061 {924} | SWV35- | 55 |
| 60 | 1162{118} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 1072{109} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 996{102} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 929{95} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 871{89} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 774{79} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 697{71} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 558{57} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 150 | 465{47} | 15.8 | 18.0 | 19.5 | 150 | ||||||
| 40 | 20 | 55 | 1720{175} | 5.8 | 9934 {1013} | 6.6 | 11353 {1158} | 7.2 | 12299 {1254} | SWV40- | 55 |
| 60 | 1577{161} | 6.3 | 7.2 | 7.8 | 60 | ||||||
| 65 | 1456{148} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 1352{138} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 1261{129} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 1183{121} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 1051{107} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 946{96} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 757{77} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 150 | 631{64} | 15.8 | 18.0 | 19.5 | 150 | ||||||
| 175 | 541{55} | 18.4 | 21.0 | 22.8 | 175 | ||||||
| 50 | 25 | 60 | 2366{241} | 6.3 | 14904 {1520} | 7.2 | 17033 {1737} | 7.8 | 18452 {1882} | SWV50- | 60 |
| 65 | 2184{223} | 6.8 | 7.8 | 8.5 | 65 | ||||||
| 70 | 2028{207} | 7.4 | 8.4 | 9.1 | 70 | ||||||
| 75 | 1893{193} | 7.9 | 9.0 | 9.8 | 75 | ||||||
| 80 | 1774{181} | 8.4 | 9.6 | 10.4 | 80 | ||||||
| 90 | 1577{161} | 9.5 | 10.8 | 11.7 | 90 | ||||||
| 100 | 1419{145} | 10.5 | 12.0 | 13.0 | 100 | ||||||
| 125 | 1136{116} | 13.1 | 15.0 | 16.3 | 125 | ||||||
| 150 | 946{97} | 15.8 | 18.0 | 19.5 | 150 | ||||||
| 175 | 811{83} | 18.4 | 21.0 | 22.8 | 175 | ||||||
| 200 | 710{72} | 21.0 | 24.0 | 26.0 | 200 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
注文例
出荷日
絞り込み条件：3 項目の仕様が未選択です
外径(D)(mm)
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 27
- 30
- 35
- 40
- 50
全長(L)(mm)
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
- 125
- 150
- 175
- 200
最大荷重(N)
- 797
- 1195
- 1546
- 2072
- 2550
- 3219
- 3978
- 5515
- 6508
- 7766
- 9061
- 12299
- 18452
タイプ
- SWV
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
513円 ( 564円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
702円 ( 772円 ) | 在庫品1日目当日出荷可能 |
761円 ( 837円 ) | 在庫品1日目当日出荷可能 |
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
702円 ( 772円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
513円 ( 564円 ) | 在庫品1日目当日出荷可能 |
535円 ( 589円 ) | 在庫品1日目当日出荷可能 |
562円 ( 618円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
772円 ( 849円 ) | 在庫品1日目当日出荷可能 |
826円 ( 909円 ) | 在庫品1日目当日出荷可能 |
545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
859円 ( 945円 ) | 在庫品1日目当日出荷可能 |
589円 ( 648円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
691円 ( 760円 ) | 在庫品1日目当日出荷可能 |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
815円 ( 897円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
648円 ( 713円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
772円 ( 849円 ) | 在庫品1日目当日出荷可能 |
837円 ( 921円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
961円 ( 1,057円 ) | 在庫品1日目当日出荷可能 |
1,010円 ( 1,111円 ) | 在庫品1日目当日出荷可能 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
1,123円 ( 1,235円 ) | 在庫品1日目当日出荷可能 |
1,247円 ( 1,372円 ) | 在庫品1日目当日出荷可能 |
1,377円 ( 1,515円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
923円 ( 1,015円 ) | 在庫品1日目当日出荷可能 |
983円 ( 1,081円 ) | 在庫品1日目当日出荷可能 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,199円 ( 1,319円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,458円 ( 1,604円 ) | 在庫品1日目当日出荷可能 |
848円 ( 933円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
1,037円 ( 1,141円 ) | 在庫品1日目当日出荷可能 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コイルスプリング・SWVタイプです。材質はバネ用オイルテンパー線です。
