コイルスプリング SWB 【金型用標準部品】
- 許容タワミ率 (%)
- 20
型番
外形図・製品仕様
| 荷重 | ±10% |
| 直角度 | 2°以下 |
| 自由長L | 50以下±0.5mm |
| 55以上±1% | |
| 巻方向 | 右 |
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx16%⇒100万回/Lx18%⇒50万回/Lx20%⇒30万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら

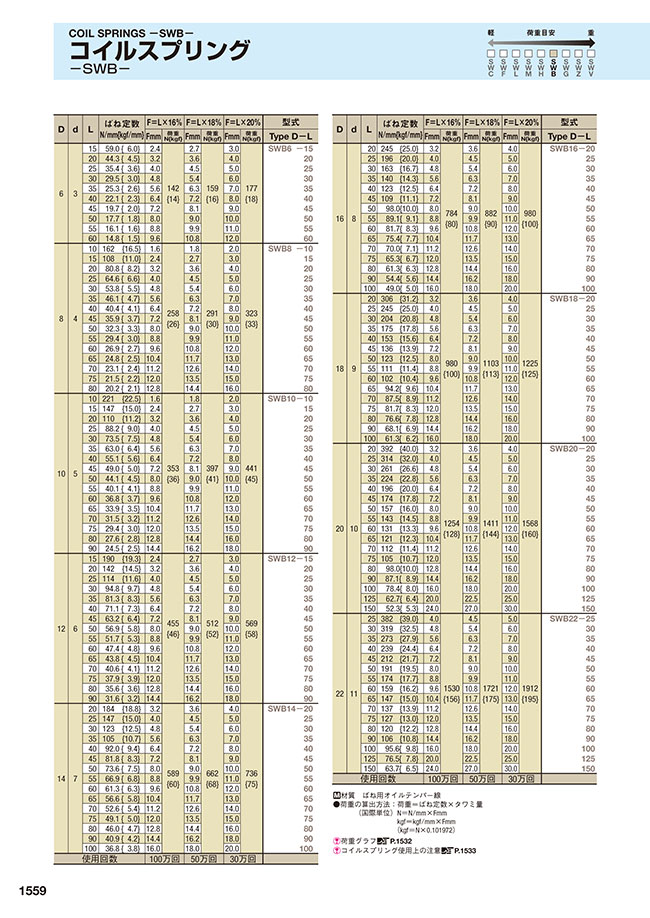

規格表
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×16% (使用条件：100万回) | F＝L×18% (使用条件：50万回) | F＝L×20% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 6 | 3 | 15 | 59.0{6.0} | 2.4 | 142 {14} | 2.7 | 159 {16} | 3.0 | 177 {18} | SWB6- | 15 |
| 20 | 44.3{4.5} | 3.2 | 3.6 | 4.0 | 20 | ||||||
| 25 | 35.4{3.6} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 29.5{3.0} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 25.3{2.6} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 22.1{2.3} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 19.7{2.0} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 17.7{1.8} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 16.1{1.6} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 14.8{1.5} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 8 | 4 | 10 | 162{16.5} | 1.6 | 258 {26} | 1.8 | 291 {30} | 2.0 | 323 {33} | SWB8- | 10 |
| 15 | 108{11.0} | 2.4 | 2.7 | 3.0 | 15 | ||||||
| 20 | 80.8{8.2} | 3.2 | 3.6 | 4.0 | 20 | ||||||
| 25 | 64.6{6.6} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 53.8{5.5} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 46.1{4.7} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 40.4{4.1} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 35.9{3.7} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 32.3{3.3} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 29.4{3.0} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 26.9{2.7} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 24.8{2.5} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 23.1{2.4} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 21.5{2.2} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 20.2{2.1} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 10 | 5 | 10 | 221{22.5} | 1.6 | 353 {36} | 1.8 | 397 {41} | 2.0 | 441 {45} | SWB10- | 10 |
| 15 | 147{15.0} | 2.4 | 2.7 | 3.0 | 15 | ||||||
| 20 | 110{11.2} | 3.2 | 3.6 | 4.0 | 20 | ||||||
| 25 | 88.2{9.0} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 73.5{7.5} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 63.0{6.4} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 55.1{5.6} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 49.0{5.0} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 44.1{4.5} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 40.1{4.1} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 36.8{3.7} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 33.9{3.5} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 31.5{3.2} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 29.4{3.0} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 27.6{2.8} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 24.5{2.5} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 12 | 6 | 15 | 190{19.3} | 2.4 | 455 {46} | 2.7 | 512 {52} | 3.0 | 569 {58} | SWB12- | 15 |
| 20 | 142{14.5} | 3.2 | 3.6 | 4.0 | 20 | ||||||
| 25 | 114{11.6} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 94.8{9.7} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 81.3{8.3} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 71.1{7.3} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 63.2{6.4} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 56.9{5.8} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 51.7{5.3} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 47.4{4.8} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 43.8{4.5} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 40.6{4.1} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 37.9{3.9} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 35.6{3.6} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 31.6{3.2} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 14 | 7 | 20 | 184{18.8} | 3.2 | 589 {60} | 3.6 | 662 {68} | 4.0 | 736 {75} | SWB14- | 20 |
| 25 | 147{15.0} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 123{12.5} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 105{10.7} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 92.0{9.4} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 81.8{8.3} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 73.6{7.5} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 66.9{6.8} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 61.3{6.3} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 56.6{5.8} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 52.6{5.4} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 49.1{5.0} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 46.0{4.7} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 40.9{4.2} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 36.8{3.8} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×16% (使用条件：100万回) | F＝L×18% (使用条件：50万回) | F＝L×20% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 16 | 8 | 20 | 245{25.0} | 3.2 | 784 {80} | 3.6 | 882 {90} | 4.0 | 980 {100} | SWB16- | 20 |
| 25 | 196{20.0} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 163{16.7} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 140{14.3} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 123{12.5} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 109{11.1} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 98.0{10.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 89.1{9.1} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 81.7{8.3} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 75.4{7.7} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 70.0{7.1} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 65.3{6.7} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 61.3{6.3} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 54.4{5.6} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 49.0{5.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 18 | 9 | 20 | 306{31.2} | 3.2 | 980 {100} | 3.6 | 1103 {113} | 4.0 | 1225 {125} | SWB18- | 20 |
| 25 | 245{25.0} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 204{20.8} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 175{17.8} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 153{15.6} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 136{13.9} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 123{12.5} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 111{11.4} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 102{10.4} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 94.2{9.6} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 87.5{8.9} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 81.7{8.3} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 76.6{7.8} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 68.1{6.9} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 61.3{6.2} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 20 | 10 | 20 | 392{40.0} | 3.2 | 1254 {128} | 3.6 | 1411 {144} | 4.0 | 1568 {160} | SWB20- | 20 |
| 25 | 314{32.0} | 4.0 | 4.5 | 5.0 | 25 | ||||||
| 30 | 261{26.6} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 224{22.8} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 196{20.0} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 174{17.8} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 157{16.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 143{14.5} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 131{13.3} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 121{12.3} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 112{11.4} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 105{10.7} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 98.0{10.0} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 87.1{8.9} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 78.4{8.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 62.7{6.4} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 52.3{5.3} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 22 | 11 | 25 | 382{39.0} | 4.0 | 1530 {156} | 4.5 | 1721 {175} | 5.0 | 1912 {195} | SWB22- | 25 |
| 30 | 319{32.5} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 273{27.9} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 239{24.4} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 212{21.7} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 191{19.5} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 174{17.7} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 159{16.2} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 147{15.0} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 137{13.9} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 127{13.0} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 120{12.2} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 106{10.8} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 95.6{9.8} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 76.5{7.8} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 63.7{6.5} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×16% (使用条件：100万回) | F＝L×18% (使用条件：50万回) | F＝L×20% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 25 | 12.5 | 25 | 481{49.0} | 4.0 | 1922 {196} | 4.5 | 2162 {220} | 5.0 | 2403 {245} | SWB25- | 25 |
| 30 | 400{40.8} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 343{35.0} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 300{30.6} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 267{27.2} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 240{24.5} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 218{22.3} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 200{20.4} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 185{18.8} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 172{17.5} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 160{16.3} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 150{15.3} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 133{13.6} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 120{12.2} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 96.1{9.8} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 80.1{8.2} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 68.6{7.0} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 27 | 13.5 | 25 | 569{58.0} | 4.0 | 2275 {232} | 4.5 | 2560 {261} | 5.0 | 2844 {290} | SWB27- | 25 |
| 30 | 474{48.3} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 406{41.4} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 355{36.2} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 316{32.2} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 284{29.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 259{26.4} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 237{24.2} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 219{22.3} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 203{20.7} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 190{19.3} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 178{18.1} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 158{16.1} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 142{14.5} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 114{11.6} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 94.8{9.7} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 81.3{8.3} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 30 | 15 | 25 | 706{72.0} | 4.0 | 2824 {288} | 4.5 | 3177 {324} | 5.0 | 3530 {360} | SWB30- | 25 |
| 30 | 588{60.0} | 4.8 | 5.4 | 6.0 | 30 | ||||||
| 35 | 504{51.4} | 5.6 | 6.3 | 7.0 | 35 | ||||||
| 40 | 441{45.0} | 6.4 | 7.2 | 8.0 | 40 | ||||||
| 45 | 392{40.0} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 353{36.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 321{32.7} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 294{30.0} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 272{27.7} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 252{25.7} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 235{24.0} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 221{22.5} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 196{20.0} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 177{18.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 141{14.4} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 118{12.0} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 101{10.3} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 88.3{9.0} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 35 | 17.5 | 40 | 600{61.2} | 6.4 | 3842 {392} | 7.2 | 4322 {441} | 8.0 | 4802 {490} | SWB35- | 40 |
| 45 | 534{54.4} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 480{49.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 437{44.5} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 400{40.8} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 369{37.7} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 343{35.0} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 320{32.6} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 300{30.6} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 267{27.2} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 240{24.5} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 192{19.6} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 160{16.3} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 137{14.0} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 120{12.2} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×16% (使用条件：100万回) | F＝L×18% (使用条件：50万回) | F＝L×20% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 40 | 20 | 40 | 784{79.9} | 6.4 | 5018 {512} | 7.2 | 5645 {576} | 8.0 | 6272 {640} | SWB40- | 40 |
| 45 | 697{71.1} | 7.2 | 8.1 | 9.0 | 45 | ||||||
| 50 | 627{64.0} | 8.0 | 9.0 | 10.0 | 50 | ||||||
| 55 | 570{58.1} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 523{53.3} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 482{49.2} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 448{45.7} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 418{42.6} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 392{40.0} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 348{35.5} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 314{32.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 251{25.6} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 209{21.3} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 179{18.3} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 157{16.0} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 225 | 139{14.2} | 36.0 | 40.5 | 45.0 | 225 | ||||||
| 250 | 125{12.8} | 40.0 | 45.0 | 50.0 | 250 | ||||||
| 275 | 114{11.6} | 44.0 | 49.5 | 55.0 | 275 | ||||||
| 300 | 105{10.7} | 48.0 | 54.0 | 60.0 | 300 | ||||||
| 50 | 25 | 50 | 980{100.0} | 8.0 | 7840 {800} | 9.0 | 8820 {900} | 10.0 | 9800 {1000} | SWB50- | 50 |
| 55 | 891{90.9} | 8.8 | 9.9 | 11.0 | 55 | ||||||
| 60 | 817{83.3} | 9.6 | 10.8 | 12.0 | 60 | ||||||
| 65 | 754{76.9} | 10.4 | 11.7 | 13.0 | 65 | ||||||
| 70 | 700{71.4} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 75 | 653{66.7} | 12.0 | 13.5 | 15.0 | 75 | ||||||
| 80 | 613{62.5} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 544{55.6} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 490{50.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 392{40.0} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 327{33.3} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 280{28.6} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 245{25.0} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 225 | 218{22.2} | 36.0 | 40.5 | 45.0 | 225 | ||||||
| 250 | 196{20.0} | 40.0 | 45.0 | 50.0 | 250 | ||||||
| 275 | 178{18.2} | 44.0 | 49.5 | 55.0 | 275 | ||||||
| 300 | 163{16.7} | 48.0 | 54.0 | 60.0 | 300 | ||||||
| 350 | 140{14.3} | 56.0 | 63.0 | 70.0 | 350 | ||||||
| 60 | 30 | 60 | 1176{120.0} | 9.6 | 11290 {1152} | 10.8 | 12701 {1296} | 12.0 | 14112 {1440} | SWB60- | 60 |
| 70 | 1008{102.9} | 11.2 | 12.6 | 14.0 | 70 | ||||||
| 80 | 882{90.0} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 784{80.0} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 706{72.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 564{57.6} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 470{48.0} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 403{41.1} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 353{36.0} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 225 | 314{32.0} | 36.0 | 40.5 | 45.0 | 225 | ||||||
| 250 | 282{28.8} | 40.0 | 45.0 | 50.0 | 250 | ||||||
| 275 | 257{26.2} | 44.0 | 49.5 | 55.0 | 275 | ||||||
| 300 | 235{24.0} | 48.0 | 54.0 | 60.0 | 300 | ||||||
| 350 | 202{20.6} | 56.0 | 63.0 | 70.0 | 350 | ||||||
| 70 | 38.5 | 70 | 1219{124.3} | 11.2 | 13655 {1392} | 12.6 | 15362 {1567} | 14.0 | 17069 {1740} | SWB70- | 70 |
| 80 | 1067{108.8} | 12.8 | 14.4 | 16.0 | 80 | ||||||
| 90 | 948{96.7} | 14.4 | 16.2 | 18.0 | 90 | ||||||
| 100 | 853{87.0} | 16.0 | 18.0 | 20.0 | 100 | ||||||
| 125 | 683{69.6} | 20.0 | 22.5 | 25.0 | 125 | ||||||
| 150 | 569{58.0} | 24.0 | 27.0 | 30.0 | 150 | ||||||
| 175 | 488{49.7} | 28.0 | 31.5 | 35.0 | 175 | ||||||
| 200 | 427{43.5} | 32.0 | 36.0 | 40.0 | 200 | ||||||
| 250 | 341{34.8} | 40.0 | 45.0 | 50.0 | 250 | ||||||
| 300 | 284{29.0} | 48.0 | 54.0 | 60.0 | 300 | ||||||
| 350 | 244{24.9} | 56.0 | 63.0 | 70.0 | 350 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
注文例
出荷日
追加工
[ ! ]追加工詳細は>>こちら
絞り込み条件：4 項目の仕様が未選択です
外径(D)(mm)
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 27
- 30
- 35
- 40
- 50
- 60
- 70
全長(L)(mm)
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
- 125
- 150
- 175
- 200
- 225
- 250
- 275
- 300
- 350
最大荷重(N)
- 177
- 323
- 441
- 569
- 736
- 980
- 1225
- 1568
- 1912
- 2403
- 2844
- 3530
- 4802
- 6272
- 9800
- 14112
- 17069
塗装剥離処理
- 塗装あり
- 塗装なし
タイプ
- NT-SWB
- SWB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
896円 ( 986円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
924円 ( 1,016円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
953円 ( 1,048円 ) | 5日目 |
964円 ( 1,060円 ) | 5日目 |
981円 ( 1,079円 ) | 5日目 |
993円 ( 1,092円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
924円 ( 1,016円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
947円 ( 1,042円 ) | 5日目 |
953円 ( 1,048円 ) | 5日目 |
998円 ( 1,098円 ) | 5日目 |
1,021円 ( 1,123円 ) | 5日目 |
1,049円 ( 1,154円 ) | 5日目 |
1,071円 ( 1,178円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
839円 ( 923円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
839円 ( 923円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
913円 ( 1,004円 ) | 5日目 |
942円 ( 1,036円 ) | 5日目 |
970円 ( 1,067円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
詳細情報
基本情報
コイルスプリング・SWBタイプです。材質はバネ用オイルテンパー線です。
商品担当おすすめ
コイルスプリング SWB 【金型用標準部品】のレビュー
プレス金型 シワ押え
5
5.02020/05/21
種類が豊富なので設計時のスプリングで不備が有ってもすぐに交換してトライ出来るので助かっています。
1人が参考にしています。
金型への取付
4
4.02018/04/09
金型の調整で急に強さや長さを変更したい場合、短納期なのは助かります。でも、価格は他社のほうが安い。
1人が参考にしています。
プレス金型
4
4.02023/10/23
板金プレス金型に使用しましたが修理もサイズも豊富でいつも助かっています。
0人が参考にしています。
金型のストリッパー用バネが破損した為に購入
4
4.02023/06/13
他の通販サイトと比較したことはありませんが、種類が豊富で、納期が速い(だいたい希望通り)
0人が参考にしています。
プレス金型
5
5.02023/06/05
性能はカタログ通りで問題ありません。
必要数量を購入でき助かっております。
0人が参考にしています。
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
異形線コイルスプリング（高荷重用）カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
コイルスプリング SWF 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWM 【金型用標準部品】
4.5通常価格(税別)：85円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWH 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWL 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWB 【金型用標準部品】
4.5通常価格(税別)：141円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWG
4.5通常価格(税別)：194円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWC
4.4通常価格(税別)：171円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWV
4.6通常価格(税別)：486円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWZ
4.3通常価格(税別)：421円～
通常出荷日:当日出荷可能在庫品1日目
