コイルスプリング SWH 【金型用標準部品】
- 許容タワミ率 (%)
- 24
型番
外形図・製品仕様
| 荷重 | ±10% |
| 直角度 | 2°以下 |
| 自由長L | 50以下±0.5mm |
| 55以上±1% | |
| 巻方向 | 右 |
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx19.2%⇒100万回/Lx21.6%⇒50万回/Lx24%⇒30万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら

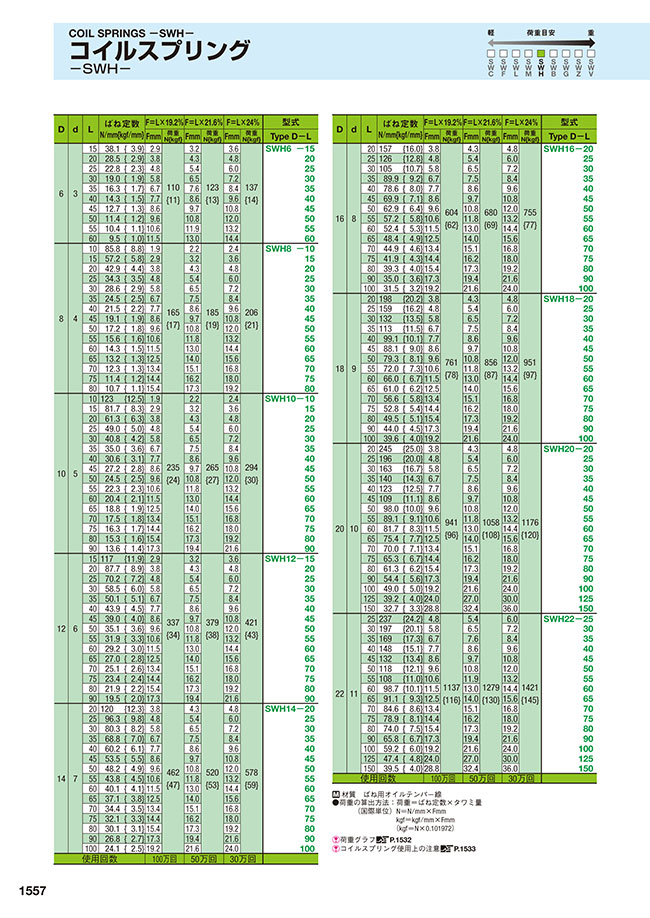

規格表
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×19.2% (使用条件：100万回) | F＝L×21.6% (使用条件：50万回) | F＝L×24% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 6 | 3 | 15 | 38.1{3.9} | 2.9 | 110 {11} | 3.2 | 123 {13} | 3.6 | 137 {14} | SWH6- | 15 |
| 20 | 28.5{2.9} | 3.8 | 4.3 | 4.8 | 20 | ||||||
| 25 | 22.8{2.3} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 19.0{1.9} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 16.3{1.7} | 6.7 | 7.6 | 8.4 | 35 | ||||||
| 40 | 14.3{1.5} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 12.7{1.3} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 11.4{1.2} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 10.4{1.1} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 9.5{1.0} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 8 | 4 | 10 | 85.8{8.8} | 1.9 | 165 {17} | 2.2 | 185 {19} | 2.4 | 206 {21} | SWH8- | 10 |
| 15 | 57.2{5.8} | 2.9 | 3.2 | 3.6 | 15 | ||||||
| 20 | 42.9{4.4} | 3.8 | 4.3 | 4.8 | 20 | ||||||
| 25 | 34.3{3.5} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 28.6{2.9} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 24.5{2.5} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 21.5{2.2} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 19.1{1.9} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 17.2{1.8} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 15.6{1.6} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 14.3{1.5} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 13.2{1.3} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 12.3{1.3} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 11.4{1.2} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 10.7{1.1} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 10 | 5 | 10 | 123{12.5} | 1.9 | 235 {24} | 2.2 | 265 {27} | 2.4 | 294 {30} | SWH10- | 10 |
| 15 | 81.7{8.3} | 2.9 | 3.2 | 3.6 | 15 | ||||||
| 20 | 61.3{6.3} | 3.8 | 4.3 | 4.8 | 20 | ||||||
| 25 | 49.0{5.0} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 40.8{4.2} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 35.0{3.6} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 30.6{3.1} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 27.2{2.8} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 24.5{2.5} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 22.3{2.3} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 20.4{2.1} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 18.8{1.9} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 17.5{1.8} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 16.3{1.7} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 15.3{1.6} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 13.6{1.4} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 12 | 6 | 15 | 117{11.9} | 2.9 | 337 {34} | 3.2 | 379 {38} | 3.6 | 421 {43} | SWH12- | 15 |
| 20 | 87.7{8.9} | 3.8 | 4.3 | 4.8 | 20 | ||||||
| 25 | 70.2{7.2} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 58.5{6.0} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 50.1{5.1} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 43.9{4.5} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 39.0{4.0} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 35.1{3.6} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 31.9{3.3} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 29.2{3.0} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 27.0{2.8} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 25.1{2.6} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 23.4{2.4} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 21.9{2.2} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 19.5{2.0} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 14 | 7 | 20 | 120{12.3} | 3.8 | 462 {47} | 4.3 | 520 {53} | 4.8 | 578 {59} | SWH14- | 20 |
| 25 | 96.3{9.8} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 80.3{8.2} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 68.8{7.0} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 60.2{6.1} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 53.5{5.5} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 48.2{4.9} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 43.8{4.5} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 40.1{4.1} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 37.1{3.8} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 34.4{3.5} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 32.1{3.3} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 30.1{3.1} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 26.8{2.7} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 24.1{2.5} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×19.2% (使用条件：100万回) | F＝L×21.6% (使用条件：50万回) | F＝L×24% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 16 | 8 | 20 | 157{16.0} | 3.8 | 604 {62} | 4.3 | 680 {69} | 4.8 | 755 {77} | SWH16- | 20 |
| 25 | 126{12.8} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 105{10.7} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 89.9{9.2} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 78.6{8.0} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 69.9{7.1} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 62.9{6.4} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 57.2{5.8} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 52.4{5.3} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 48.4{4.9} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 44.9{4.6} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 41.9{4.3} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 39.3{4.0} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 35.0{3.6} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 31.5{3.2} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 18 | 9 | 20 | 198{20.2} | 3.8 | 761 {78} | 4.3 | 856 {87} | 4.8 | 951 {97} | SWH18- | 20 |
| 25 | 159{16.2} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 132{13.5} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 113{11.5} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 99.1{10.1} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 88.1{9.0} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 79.3{8.1} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 72.0{7.3} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 66.0{6.7} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 61.0{6.2} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 56.6{5.8} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 52.8{5.4} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 49.5{5.1} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 44.0{4.5} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 39.6{4.0} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 20 | 10 | 20 | 245{25.0} | 3.8 | 941 {96} | 4.3 | 1058 {108} | 4.8 | 1176 {120} | SWH20- | 20 |
| 25 | 196{20.0} | 4.8 | 5.4 | 6.0 | 25 | ||||||
| 30 | 163{16.7} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 140{14.3} | 6.7 | 7.5 | 8.4 | 35 | ||||||
| 40 | 123{12.5} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 109{11.1} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 98.0{10.0} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 89.1{9.1} | 10.6 | 11.8 | 13.2 | 55 | ||||||
| 60 | 81.7{8.3} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 75.4{7.7} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 70.0{7.1} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 65.3{6.7} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 61.3{6.2} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 54.4{5.6} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 49.0{5.0} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 39.2{4.0} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 32.7{3.3} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 22 | 11 | 25 | 237{24.2} | 4.8 | 1137 {116} | 5.4 | 1279 {130} | 6.0 | 1421 {145} | SWH22- | 25 |
| 30 | 197{20.1} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 169{17.3} | 6.7 | 7.6 | 8.4 | 35 | ||||||
| 40 | 148{15.1} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 132{13.4} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 118{12.1} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 108{11.0} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 98.7{10.1} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 91.1{9.3} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 84.6{8.6} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 78.9{8.1} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 74.0{7.5} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 65.8{6.7} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 59.2{6.0} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 47.4{4.8} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 39.5{4.0} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×19.2% (使用条件：100万回) | F＝L×21.6% (使用条件：50万回) | F＝L×24% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 25 | 12.5 | 25 | 306{31.2} | 4.8 | 1466 {150} | 5.4 | 1650 {168} | 6.0 | 1833 {187} | SWH25- | 25 |
| 30 | 255{26.0} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 218{22.3} | 6.7 | 7.6 | 8.4 | 35 | ||||||
| 40 | 191{19.5} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 170{17.3} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 153{15.6} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 139{14.2} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 127{13.0} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 118{12.0} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 109{11.1} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 102{10.4} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 95.5{9.7} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 84.9{8.7} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 76.4{7.8} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 61.1{6.2} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 50.9{5.2} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 43.6{4.5} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 27 | 13.5 | 25 | 358{36.5} | 4.8 | 1717 {175} | 5.4 | 1931 {197} | 6.0 | 2146 {219} | SWH27- | 25 |
| 30 | 298{30.4} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 255{26.1} | 6.7 | 7.6 | 8.4 | 35 | ||||||
| 40 | 224{22.8} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 199{20.3} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 179{18.2} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 163{16.6} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 149{15.2} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 138{14.0} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 128{13.0} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 119{12.2} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 112{11.4} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 99.4{10.1} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 89.4{9.1} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 71.5{7.3} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 59.6{6.1} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 51.1{5.2} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 30 | 15 | 25 | 441{45.0} | 4.8 | 2117 {216} | 5.4 | 2381 {243} | 6.0 | 2646 {270} | SWH30- | 25 |
| 30 | 368{37.5} | 5.8 | 6.5 | 7.2 | 30 | ||||||
| 35 | 315{32.1} | 6.7 | 7.6 | 8.4 | 35 | ||||||
| 40 | 276{28.1} | 7.7 | 8.6 | 9.6 | 40 | ||||||
| 45 | 245{25.0} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 221{22.5} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 200{20.4} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 184{18.7} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 170{17.3} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 158{16.1} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 147{15.0} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 138{14.1} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 123{12.5} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 110{11.2} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 88.2{9.0} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 73.5{7.5} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 63.0{6.4} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 55.1{5.6} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 35 | 17.5 | 40 | 375{38.2} | 7.7 | 2878 {293} | 8.6 | 3237 {330} | 9.6 | 3597 {367} | SWH35- | 40 |
| 45 | 333{34.0} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 300{30.6} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 273{27.8} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 250{25.5} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 231{23.5} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 214{21.8} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 200{20.4} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 187{19.1} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 167{17.0} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 150{15.3} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 120{12.2} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 99.9{10.2} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 85.6{8.7} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 74.9{7.6} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×19.2% (使用条件：100万回) | F＝L×21.6% (使用条件：50万回) | F＝L×24% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 40 | 20 | 40 | 490{50.0} | 7.7 | 3763 {384} | 8.6 | 4234 {432} | 9.6 | 4704 {480} | SWH40- | 40 |
| 45 | 436{44.4} | 8.6 | 9.7 | 10.8 | 45 | ||||||
| 50 | 392{40.0} | 9.6 | 10.8 | 12.0 | 50 | ||||||
| 55 | 356{36.3} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 327{33.3} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 302{30.7} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 280{28.6} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 261{26.6} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 245{25.0} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 218{22.2} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 196{20.0} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 157{16.0} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 131{13.3} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 112{11.4} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 98.0{10.0} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 225 | 87.1{8.9} | 43.2 | 48.6 | 54.0 | 225 | ||||||
| 250 | 78.4{8.0} | 48.0 | 54.0 | 60.0 | 250 | ||||||
| 275 | 71.3{7.3} | 52.8 | 59.4 | 66.0 | 275 | ||||||
| 300 | 65.3{6.7} | 57.6 | 64.8 | 72.0 | 300 | ||||||
| 50 | 25 | 50 | 613{62.5} | 9.6 | 5880 {600} | 10.8 | 6615 {675} | 12.0 | 7350 {750} | SWH50- | 50 |
| 55 | 557{56.8} | 10.6 | 11.9 | 13.2 | 55 | ||||||
| 60 | 510{52.0} | 11.5 | 13.0 | 14.4 | 60 | ||||||
| 65 | 471{48.0} | 12.5 | 14.0 | 15.6 | 65 | ||||||
| 70 | 438{44.6} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 75 | 408{41.6} | 14.4 | 16.2 | 18.0 | 75 | ||||||
| 80 | 383{39.0} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 340{34.7} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 306{31.2} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 245{25.0} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 204{20.8} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 175{17.8} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 153{15.6} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 225 | 136{13.9} | 43.2 | 48.6 | 54.0 | 225 | ||||||
| 250 | 123{12.5} | 48.0 | 54.0 | 60.0 | 250 | ||||||
| 275 | 111{11.4} | 52.8 | 59.4 | 66.0 | 275 | ||||||
| 300 | 102{10.4} | 57.6 | 64.8 | 72.0 | 300 | ||||||
| 350 | 87.5{8.9} | 67.2 | 75.6 | 84.0 | 350 | ||||||
| 60 | 30 | 60 | 735{74.9} | 11.5 | 8467 {863} | 13.0 | 9526 {971} | 14.4 | 10584 {1079} | SWH60- | 60 |
| 70 | 630{64.2} | 13.4 | 15.1 | 16.8 | 70 | ||||||
| 80 | 551{56.2} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 490{50.0} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 441{45.0} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 353{36.0} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 294{30.0} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 252{25.7} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 221{22.5} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 225 | 196{20.0} | 43.2 | 48.6 | 54.0 | 225 | ||||||
| 250 | 176{18.0} | 48.0 | 54.0 | 60.0 | 250 | ||||||
| 275 | 160{16.4} | 52.8 | 59.4 | 66.0 | 275 | ||||||
| 300 | 147{15.0} | 57.6 | 64.8 | 72.0 | 300 | ||||||
| 350 | 126{12.8} | 67.2 | 75.6 | 84.0 | 350 | ||||||
| 70 | 38.5 | 70 | 747{76.2} | 13.4 | 10046 {1024} | 15.1 | 11301 {1152} | 16.8 | 12557 {1280} | SWH70- | 70 |
| 80 | 654{66.7} | 15.4 | 17.3 | 19.2 | 80 | ||||||
| 90 | 581{59.3} | 17.3 | 19.4 | 21.6 | 90 | ||||||
| 100 | 523{53.4} | 19.2 | 21.6 | 24.0 | 100 | ||||||
| 125 | 419{42.7} | 24.0 | 27.0 | 30.0 | 125 | ||||||
| 150 | 349{35.6} | 28.8 | 32.4 | 36.0 | 150 | ||||||
| 175 | 299{30.5} | 33.6 | 37.8 | 42.0 | 175 | ||||||
| 200 | 262{26.7} | 38.4 | 43.2 | 48.0 | 200 | ||||||
| 250 | 209{21.3} | 48.0 | 54.0 | 60.0 | 250 | ||||||
| 300 | 174{17.8} | 57.6 | 64.8 | 72.0 | 300 | ||||||
| 350 | 149{15.2} | 67.2 | 75.6 | 84.0 | 350 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
注文例
出荷日
追加工
[ ! ]追加工詳細は>>こちら
絞り込み条件：4 項目の仕様が未選択です
外径(D)(mm)
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 27
- 30
- 35
- 40
- 50
- 60
- 70
全長(L)(mm)
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
- 125
- 150
- 175
- 200
- 225
- 250
- 275
- 300
- 350
最大荷重(N)
- 137
- 206
- 294
- 421
- 578
- 755
- 951
- 1176
- 1421
- 1833
- 2146
- 2646
- 3597
- 4704
- 7056
- 7350
- 10584
- 12557
塗装剥離処理
- 塗装あり
- 塗装なし
タイプ
- NT-SWH
- SWH
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
862円 ( 948円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
924円 ( 1,016円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
924円 ( 1,016円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
987円 ( 1,086円 ) | 5日目 |
1,010円 ( 1,111円 ) | 5日目 |
1,032円 ( 1,135円 ) | 5日目 |
1,061円 ( 1,167円 ) | 5日目 |
703円 ( 773円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
720円 ( 792円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
839円 ( 923円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
詳細情報
基本情報
コイルスプリング・SWHタイプです。材質はバネ用オイルテンパー線です。
商品担当おすすめ
コイルスプリング SWH 【金型用標準部品】のレビュー
プレス金型
5
5.02020/02/18
種類も豊富で納期も早く、いつも重宝してます。
スライド値引きもあるので非常にオススメ。
3人が参考にしています。
金型の修理に使用
5
5.02016/09/09
18時まで受け付けで当日発送が大変助かります。
商品の品質にも満足しております。
1人が参考にしています。
プレス金型用
5
5.02023/07/07
以前は長尺のウレタンを切断して使用していましたが
種類や強さが豊富にあるこの商品に変えました
0人が参考にしています。
プレス金型
5
5.02023/06/05
性能は全く問題なしです。
昔は大量に在庫を持っていましたがミスミ様で少数注文が出来るようになり助かっております。
0人が参考にしています。
機械修理
5
5.02023/04/19
サイズも豊富・安価なので、簡易サスペンションの強度変更も、使用状況に合わせて変える事が出来ました。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
異形線コイルスプリング（高荷重用）カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
コイルスプリング SWM 【金型用標準部品】
4.5通常価格(税別)：85円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWF 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWH 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWL 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWC
4.4通常価格(税別)：171円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWB 【金型用標準部品】
4.5通常価格(税別)：141円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWG
4.5通常価格(税別)：194円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWZ
4.3通常価格(税別)：421円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWV
4.6通常価格(税別)：486円～
通常出荷日:当日出荷可能在庫品1日目
