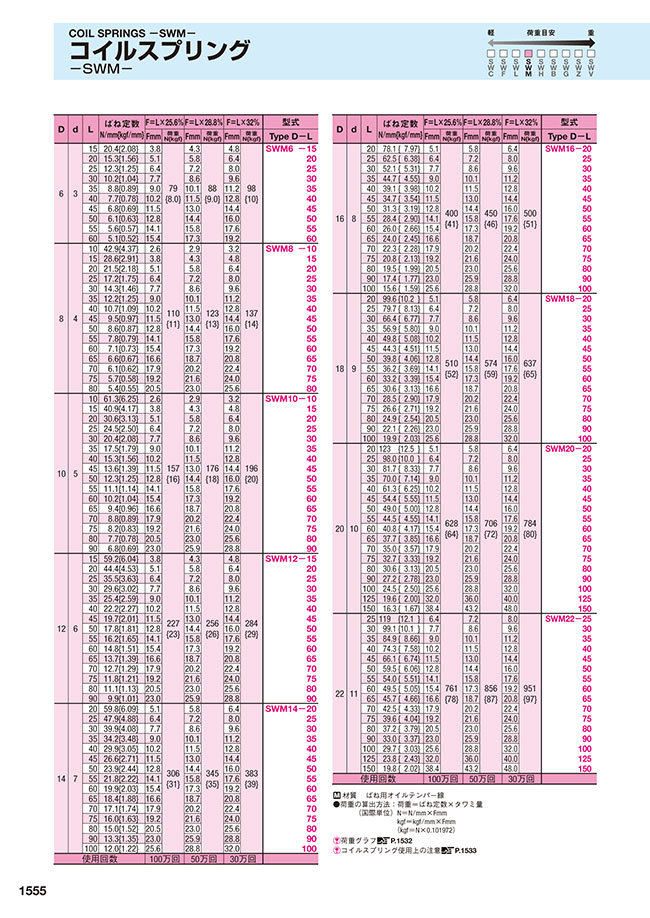

コイルスプリング SWM 【金型用標準部品】
- 許容タワミ率 (%)
- 32
型番
外形図・製品仕様
| 荷重 | ±10% |
| 直角度 | 2°以下 |
| 自由長L | 50以下±0.5mm |
| 55以上±1% | |
| 巻方向 | 右 |
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx25.6%⇒100万回/Lx28.8%⇒50万回/Lx30%⇒30万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら
規格表
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×25.6% (使用条件：100万回) | F＝L×28.8% (使用条件：50万回) | F＝L×30% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 6 | 3 | 15 | 20.4{2.08} | 3.8 | 79 {8.0} | 4.3 | 88 {9.0} | 4.8 | 98 {10} | SWM6- | 15 |
| 20 | 15.3{1.56} | 5.1 | 5.8 | 6.4 | 20 | ||||||
| 25 | 12.3{1.25} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 10.2{1.04} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 8.8{0.89} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 7.7{0.78} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 6.8{0.69} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 6.1{0.63} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 5.6{0.57} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 5.1{0.52} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 8 | 4 | 10 | 42.9{4.37} | 2.6 | 110 {11} | 2.9 | 123 {13} | 3.2 | 137 {14} | SWM8- | 10 |
| 15 | 28.6{2.91} | 3.8 | 4.3 | 4.8 | 15 | ||||||
| 20 | 21.5{2.18} | 5.1 | 5.8 | 6.4 | 20 | ||||||
| 25 | 17.2{1.75} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 14.3{1.46} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 12.2{1.25} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 10.7{1.09} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 9.5{0.97} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 8.6{0.87} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 7.8{0.79} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 7.1{0.73} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 6.6{0.67} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 6.1{0.62} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 5.7{0.58} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 5.4{0.55} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 10 | 5 | 10 | 61.3{6.25} | 2.6 | 157 {16} | 2.9 | 176 {18} | 3.2 | 196 {20} | SWM10- | 10 |
| 15 | 40.9{4.17} | 3.8 | 4.3 | 4.8 | 15 | ||||||
| 20 | 30.6{3.13} | 5.1 | 5.8 | 6.4 | 20 | ||||||
| 25 | 24.5{2.50} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 20.4{2.08} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 17.5{1.79} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 15.3{1.56} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 13.6{1.39} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 12.3{1.25} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 11.1{1.14} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 10.2{1.04} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 9.4{0.96} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 8.8{0.89} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 8.2{0.83} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 7.7{0.78} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 6.8{0.69} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 12 | 6 | 15 | 59.2{6.04} | 3.8 | 227 {23} | 4.3 | 256 {26} | 4.8 | 284 {29} | SWM12- | 15 |
| 20 | 44.4{4.53} | 5.1 | 5.8 | 6.4 | 20 | ||||||
| 25 | 35.5{3.63} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 29.6{3.02} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 25.4{2.59} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 22.2{2.27} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 19.7{2.01} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 17.8{1.81} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 16.2{1.65} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 14.8{1.51} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 13.7{1.39} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 12.7{1.29} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 11.8{1.21} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 11.1{1.13} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 9.9{1.01} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 14 | 7 | 20 | 59.8{6.09} | 5.1 | 306 {31} | 5.8 | 345 {35} | 6.4 | 383 {39} | SWM14- | 20 |
| 25 | 47.9{4.88} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 39.9{4.08} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 34.2{3.48} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 29.9{3.05} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 26.6{2.71} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 23.9{2.44} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 21.8{2.22} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 19.9{2.03} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 18.4{1.88} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 17.1{1.74} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 16.0{1.63} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 15.0{1.52} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 13.3{1.35} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 12.0{1.22} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×25.6% (使用条件：100万回) | F＝L×28.8% (使用条件：50万回) | F＝L×30% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 16 | 8 | 20 | 78.1{7.97} | 5.1 | 400 {41} | 5.8 | 450 {46} | 6.4 | 500 {51} | SWM16- | 20 |
| 25 | 62.5{6.38} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 52.1{5.31} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 44.7{4.55} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 39.1{3.98} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 34.7{3.54} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 31.3{3.19} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 28.4{2.90} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 26.0{2.66} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 24.0{2.45} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 22.3{2.28} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 20.8{2.13} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 19.5{1.99} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 17.4{1.77} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 15.6{1.59} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 18 | 9 | 20 | 99.6{10.2} | 5.1 | 510 {52} | 5.8 | 574 {59} | 6.4 | 637 {65} | SWM18- | 20 |
| 25 | 79.7{8.13} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 66.4{6.77} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 56.9{5.80} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 49.8{5.08} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 44.3{4.51} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 39.8{4.06} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 36.2{3.69} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 33.2{3.39} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 30.6{3.13} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 28.5{2.90} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 26.6{2.71} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 24.9{2.54} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 22.1{2.26} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 19.9{2.03} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 20 | 10 | 20 | 123{12.5} | 5.1 | 628 {64} | 5.8 | 706 {72} | 6.4 | 784 {80} | SWM20- | 20 |
| 25 | 98.0{10.0} | 6.4 | 7.2 | 8.0 | 25 | ||||||
| 30 | 81.7{8.33} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 70.0{7.14} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 61.3{6.25} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 54.4{5.55} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 49.0{5.00} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 44.5{4.55} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 40.8{4.17} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 37.7{3.85} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 35.0{3.57} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 32.7{3.33} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 30.6{3.13} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 27.2{2.78} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 24.5{2.50} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 19.6{2.00} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 16.3{1.67} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 22 | 11 | 25 | 119{12.1} | 6.4 | 761 {78} | 7.2 | 856 {87} | 8.0 | 951 {97} | SWM22- | 25 |
| 30 | 99.1{10.1} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 84.9{8.66} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 74.3{7.58} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 66.1{6.74} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 59.5{6.06} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 54.0{5.51} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 49.5{5.05} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 45.7{4.66} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 42.5{4.33} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 39.6{4.04} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 37.2{3.79} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 33.0{3.37} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 29.7{3.03} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 23.8{2.43} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 19.8{2.02} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×25.6% (使用条件：100万回) | F＝L×28.8% (使用条件：50万回) | F＝L×30% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 25 | 12.5 | 25 | 153{15.6} | 6.4 | 981 {100} | 7.2 | 1103 {113} | 8.0 | 1225 {125} | SWM25- | 25 |
| 30 | 128{13.0} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 109{11.2} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 95.7{9.77} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 85.1{8.68} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 76.6{7.81} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 69.6{7.10} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 63.8{6.51} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 58.9{6.01} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 54.7{5.58} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 51.0{5.21} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 47.9{4.88} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 42.5{4.34} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 38.3{3.91} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 30.6{3.13} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 25.5{2.60} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 21.9{2.23} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 27 | 13.5 | 25 | 179{18.3} | 6.4 | 1145 {117} | 7.2 | 1288 {131} | 8.0 | 1431 {146} | SWM27- | 25 |
| 30 | 149{15.2} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 128{13.0} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 112{11.4} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 99.4{10.1} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 89.4{9.13} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 81.3{8.30} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 74.5{7.60} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 68.8{7.02} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 63.9{6.52} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 59.6{6.08} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 55.9{5.70} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 49.7{5.07} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 44.7{4.56} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 35.8{3.65} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 29.8{3.04} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 25.6{2.61} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 30 | 15 | 25 | 221{22.5} | 6.4 | 1412 {144} | 7.2 | 1589 {162} | 8.0 | 1765 {180} | SWM30- | 25 |
| 30 | 184{18.8} | 7.7 | 8.6 | 9.6 | 30 | ||||||
| 35 | 158{16.1} | 9.0 | 10.1 | 11.2 | 35 | ||||||
| 40 | 138{14.1} | 10.2 | 11.5 | 12.8 | 40 | ||||||
| 45 | 123{12.5} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 110{11.3} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 100{10.2} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 91.9{9.38} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 84.9{8.65} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 78.8{8.04} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 73.5{7.50} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 69.0{7.03} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 61.3{6.25} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 55.2{5.63} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 44.1{4.50} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 36.8{3.75} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 31.5{3.21} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 27.6{2.81} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 35 | 17.5 | 40 | 188{19.1} | 10.2 | 1921 {196} | 11.5 | 2161 {220} | 12.8 | 2401 {245} | SWM35- | 40 |
| 45 | 167{17.0} | 11.5 | 12.9 | 14.4 | 45 | ||||||
| 50 | 150{15.3} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 136{13.9} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 125{12.8} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 115{11.8} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 107{10.9} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 100{10.2} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 93.8{9.57} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 83.4{8.51} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 75.0{7.66} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 60.0{6.13} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 50.0{5.10} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 42.9{4.38} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 37.5{3.83} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね定数 N/mm{kgf/mm} | F＝L×25.6% (使用条件：100万回) | F＝L×28.8% (使用条件：50万回) | F＝L×30% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D- | L | ||||
| 40 | 20 | 40 | 245{25.0} | 10.2 | 2510 {256} | 11.5 | 2824 {288} | 12.8 | 3138 {320} | SWM40- | 40 |
| 45 | 218{22.2} | 11.5 | 13.0 | 14.4 | 45 | ||||||
| 50 | 196{20.0} | 12.8 | 14.4 | 16.0 | 50 | ||||||
| 55 | 178{18.2} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 163{16.7} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 151{15.4} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 140{14.3} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 131{13.3} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 123{12.5} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 109{11.1} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 98.1{10.0} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 78.5{8.00} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 65.4{6.67} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 56.0{5.71} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 49.0{5.00} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 225 | 43.6{4.44} | 57.6 | 64.8 | 72.0 | 225 | ||||||
| 250 | 39.2{4.00} | 64.0 | 72.0 | 80.0 | 250 | ||||||
| 275 | 35.7{3.64} | 70.4 | 79.2 | 88.0 | 275 | ||||||
| 300 | 32.7{3.33} | 76.8 | 86.4 | 96.0 | 300 | ||||||
| 50 | 25 | 50 | 306{31.2} | 12.8 | 3920 {400} | 14.4 | 4410 {450} | 16.0 | 4900 {500} | SWM50- | 50 |
| 55 | 278{28.4} | 14.1 | 15.8 | 17.6 | 55 | ||||||
| 60 | 255{26.0} | 15.4 | 17.3 | 19.2 | 60 | ||||||
| 65 | 236{24.0} | 16.6 | 18.7 | 20.8 | 65 | ||||||
| 70 | 219{22.3} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 75 | 204{20.8} | 19.2 | 21.6 | 24.0 | 75 | ||||||
| 80 | 191{19.5} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 170{17.3} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 153{15.6} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 123{12.5} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 102{10.4} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 87.5{8.92} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 76.6{7.81} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 225 | 68.1{6.94} | 57.6 | 64.8 | 72.0 | 225 | ||||||
| 250 | 61.3{6.25} | 64.0 | 72.0 | 80.0 | 250 | ||||||
| 275 | 55.7{5.68} | 70.4 | 79.2 | 88.0 | 275 | ||||||
| 300 | 51.0{5.20} | 76.8 | 86.4 | 96.0 | 300 | ||||||
| 350 | 43.8{4.46} | 89.6 | 100.8 | 112.0 | 350 | ||||||
| 60 | 30 | 60 | 368{37.5} | 15.4 | 5645 {576} | 17.3 | 6350 {648} | 19.2 | 7056 {720} | SWM60- | 60 |
| 70 | 315{32.1} | 17.9 | 20.2 | 22.4 | 70 | ||||||
| 80 | 276{28.1} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 245{25.0} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 221{22.5} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 176{18.0} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 147{15.0} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 126{12.8} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 110{11.2} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 225 | 98.0{10.0} | 57.6 | 64.8 | 72.0 | 225 | ||||||
| 250 | 88.2{8.99} | 64.0 | 72.0 | 80.0 | 250 | ||||||
| 275 | 80.2{8.18} | 70.4 | 79.2 | 88.0 | 275 | ||||||
| 300 | 73.5{7.49} | 76.8 | 86.4 | 96.0 | 300 | ||||||
| 350 | 63.0{6.42} | 89.6 | 100.8 | 112.0 | 350 | ||||||
| 70 | 38.5 | 70 | 372{37.9} | 17.9 | 6664 {680} | 20.2 | 7497 {764} | 22.4 | 8330 {850} | SWM70- | 70 |
| 80 | 325{33.2} | 20.5 | 23.0 | 25.6 | 80 | ||||||
| 90 | 289{29.5} | 23.0 | 25.9 | 28.8 | 90 | ||||||
| 100 | 260{26.5} | 25.6 | 28.8 | 32.0 | 100 | ||||||
| 125 | 208{21.2} | 32.0 | 36.0 | 40.0 | 125 | ||||||
| 150 | 174{17.7} | 38.4 | 43.2 | 48.0 | 150 | ||||||
| 175 | 149{15.2} | 44.8 | 50.4 | 56.0 | 175 | ||||||
| 200 | 130{13.3} | 51.2 | 57.6 | 64.0 | 200 | ||||||
| 250 | 104{10.6} | 64.0 | 72.0 | 80.0 | 250 | ||||||
| 300 | 86.8{8.85} | 76.8 | 86.4 | 96.0 | 300 | ||||||
| 350 | 74.4{7.58} | 89.6 | 100.8 | 112.0 | 350 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
注文例
出荷日
追加工
[ ! ]追加工詳細は>>こちら
絞り込み条件：4 項目の仕様が未選択です
外径(D)(mm)
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 27
- 30
- 35
- 40
- 50
- 60
- 70
全長(L)(mm)
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
- 125
- 150
- 175
- 200
- 225
- 250
- 275
- 300
- 350
最大荷重(N)
- 98
- 137
- 196
- 284
- 383
- 500
- 637
- 784
- 951
- 1225
- 1431
- 1765
- 2401
- 3138
- 4900
- 7056
- 8330
塗装剥離処理
- 塗装あり
- 塗装なし
タイプ
- NT-SWM
- SWM
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
822円 ( 904円 ) | 5日目 |
828円 ( 911円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
799円 ( 879円 ) | 5日目 |
799円 ( 879円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
828円 ( 911円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
935円 ( 1,029円 ) | 5日目 |
964円 ( 1,060円 ) | 5日目 |
987円 ( 1,086円 ) | 5日目 |
1,010円 ( 1,111円 ) | 5日目 |
1,032円 ( 1,135円 ) | 5日目 |
686円 ( 755円 ) | 5日目 |
686円 ( 755円 ) | 5日目 |
686円 ( 755円 ) | 5日目 |
698円 ( 768円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
720円 ( 792円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
839円 ( 923円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
720円 ( 792円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
詳細情報
基本情報
コイルスプリング・SWMタイプです。材質はバネ用オイルテンパー線です。
商品担当おすすめ
コイルスプリング SWM 【金型用標準部品】のレビュー
高評価レビュー
金型に使用
5
5.02022/01/07
他のメーカーより価格が安くて良いです。
できれば密着した時の寸法がわかればなお良いです。
2人が参考にしています。
金型の製作
5
5.02019/10/05
物はとてもいいのですが、F＝何％とあるがもう少しタワミ量が欲しい。
出来れば、数年前みたいに密着量何センチとカタログに記...もっと読む
4人が参考にしています。
金型に使用
5
5.02022/01/07
他のメーカーより価格が安くて良いです。
できれば密着した時の寸法がわかればなお良いです。
2人が参考にしています。
赤スプリングが
5
5.02018/07/26
ＳＷＭ、赤色のスプリングが一番よく使います。
長さ、径の種類が豊富で助かっています。
1人が参考にしています。
プレス金型
4
4.02018/05/01
使い勝手の良い製品ですがφ6が60長さまでしか無いので80くらいまであると助かります
1人が参考にしています。
治具の製作
4
4.02024/10/01
物は問題無く使用できています。
ただ商品情報とカタログで最大たわみが30％と32％になっているため注意が必要。（Fの数値...もっと読む
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
異形線コイルスプリング（高荷重用）カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
コイルスプリング SWM 【金型用標準部品】
4.5通常価格(税別)：85円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWF 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWH 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWL 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWB 【金型用標準部品】
4.5通常価格(税別)：141円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWG
4.5通常価格(税別)：194円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWC
4.4通常価格(税別)：171円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWV
4.6通常価格(税別)：486円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWX
4.3通常価格(税別)：383円～
通常出荷日:当日出荷可能在庫品1日目
