コイルスプリング SWF 【金型用標準部品】
- 許容タワミ率 (%)
- 50
型番
外形図・製品仕様
| 荷重 | ±10% | |
| 直角度 | 2°以下 | |
| 自由長L | 50以下±0.5mm | |
| 55以上±1% | ||
| 巻方向 | 右 |
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]使用回数：Lx40%⇒100万回/Lx45%⇒50万回/Lx50%⇒30万回
[ ! ]使用環境温度は80℃までです。その他、製品概要は>>こちら
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
[ ! ]塗装剥離処理を希望の場合は追加工NTを指定ください。
※追加工詳細は>>こちら

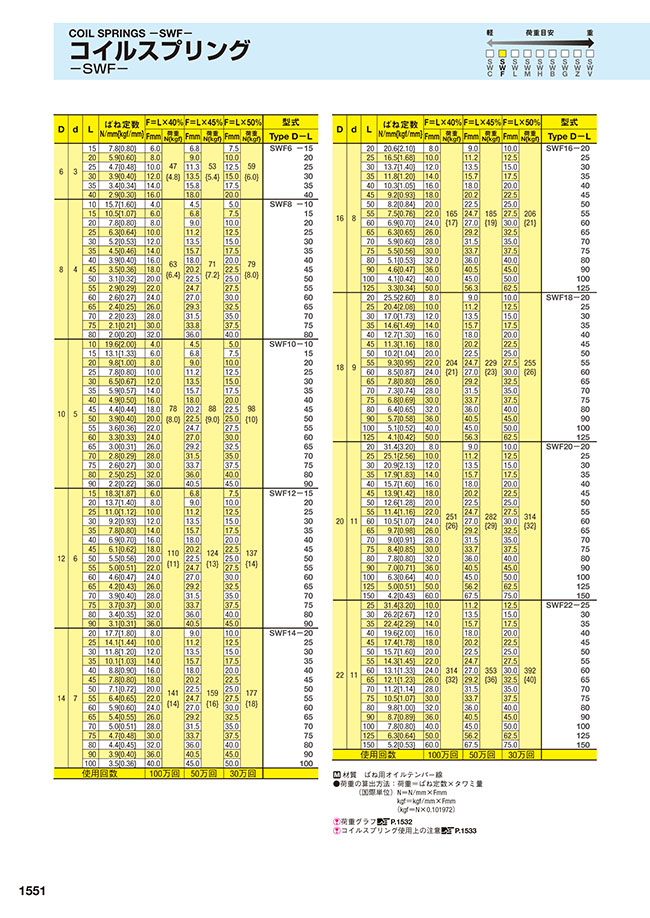

規格表
| D | d | L | ばね 定数 N/mm {kgf/mm} | F＝L×40% (使用条件：100万回) | F＝L×45% (使用条件：50万回) | F＝L×50% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D-L | |||||
| 6 | 3 | 15 | 7.8{0.80} | 6.0 | 47 {4.8} | 6.8 | 53 {5.4} | 7.5 | 59 {6.0} | SWF6- | 15 |
| 20 | 5.9{0.60} | 8.0 | 9.0 | 10.0 | 20 | ||||||
| 25 | 4.7{0.48} | 10.0 | 11.3 | 12.5 | 25 | ||||||
| 30 | 3.9{0.40} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 3.4{0.34} | 14.0 | 15.8 | 17.5 | 35 | ||||||
| 40 | 2.9{0.30} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 8 | 4 | 10 | 15.7{1.60} | 4.0 | 63 {6.4} | 4.5 | 71 {7.2} | 5.0 | 79 {8.0} | SWF8- | 10 |
| 15 | 10.5{1.07} | 6.0 | 6.8 | 7.5 | 15 | ||||||
| 20 | 7.8{0.80} | 8.0 | 9.0 | 10.0 | 20 | ||||||
| 25 | 6.3{0.64} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 5.2{0.53} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 4.5{0.46} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 3.9{0.40} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 3.5{0.36} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 3.1{0.32} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 2.9{0.29} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 2.6{0.27} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 2.4{0.25} | 26.0 | 29.3 | 32.5 | 65 | ||||||
| 70 | 2.2{0.23} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 2.1{0.21} | 30.0 | 33.8 | 37.5 | 75 | ||||||
| 80 | 2.0{0.20} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 10 | 5 | 10 | 19.6{2.00} | 4.0 | 78 {8.0} | 4.5 | 88 {9.0} | 5.0 | 98 {10} | SWF10- | 10 |
| 15 | 13.1{1.33} | 6.0 | 6.8 | 7.5 | 15 | ||||||
| 20 | 9.8{1.00} | 8.0 | 9.0 | 10.0 | 20 | ||||||
| 25 | 7.8{0.80} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 6.5{0.67} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 5.9{0.57} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 4.9{0.50} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 4.4{0.44} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 3.9{0.40} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 3.6{0.36} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 3.3{0.33} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 3.0{0.31} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 2.8{0.29} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 2.6{0.27} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 2.5{0.25} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 2.2{0.22} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 12 | 6 | 15 | 18.3{1.87} | 6.0 | 110 {11} | 6.8 | 124 {13} | 7.5 | 137 {14} | SWF12- | 15 |
| 20 | 13.7{1.40} | 8.0 | 9.0 | 10.0 | 20 | ||||||
| 25 | 11.0{1.12} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 9.2{0.93} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 7.8{0.80} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 6.9{0.70} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 6.1{0.62} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 5.5{0.56} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 5.0{0.51} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 4.6{0.47} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 4.2{0.43} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 3.9{0.40} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 3.7{0.37} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 3.4{0.35} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 3.1{0.31} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 14 | 7 | 20 | 17.7{1.80} | 8.0 | 141 {14} | 9.0 | 159 {16} | 10.0 | 177 {18} | SWF14- | 20 |
| 25 | 14.1{1.44} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 11.8{1.20} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 10.1{1.03} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 8.8{0.90} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 7.8{0.80} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 7.1{0.72} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 6.4{0.65} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 5.9{0.60} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 5.4{0.55} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 5.0{0.51} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 4.7{0.48} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 4.4{0.45} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 3.9{0.40} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 3.5{0.36} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね 定数 N/mm {kgf/mm} | F＝L×40% (使用条件：100万回) | F＝L×45% (使用条件：50万回) | F＝L×50% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D-L | |||||
| 16 | 8 | 20 | 20.6{2.10} | 8.0 | 165 {17} | 9.0 | 185 {19} | 10.0 | 206 {21} | SWF16- | 20 |
| 25 | 16.5{1.68} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 13.7{1.40} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 11.8{1.20} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 10.3{1.05} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 9.2{0.93} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 8.2{0.84} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 7.5{0.76} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 6.9{0.70} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 6.3{0.65} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 5.9{0.60} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 5.5{0.56} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 5.1{0.53} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 4.6{0.47} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 4.1{0.42} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 3.3{0.34} | 50.0 | 56.3 | 62.5 | 125 | ||||||
| 18 | 9 | 20 | 25.5{2.60} | 8.0 | 204 {21} | 9.0 | 229 {23} | 10.0 | 255 {26} | SWF18- | 25 |
| 25 | 20.4{2.08} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 17.0{1.73} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 14.6{1.49} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 12.7{1.30} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 11.3{1.16} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 10.2{1.04} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 9.3{0.95} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 8.5{0.87} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 7.8{0.80} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 7.3{0.74} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 6.8{0.69} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 6.4{0.65} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 5.7{0.58} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 5.1{0.52} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 4.1{0.42} | 50.0 | 56.3 | 62.5 | 125 | ||||||
| 20 | 11 | 20 | 31.4{3.20} | 8.0 | 251 {26} | 9.0 | 282 {29} | 10.0 | 314 {32} | SWF20- | 20 |
| 25 | 25.1{2.56} | 10.0 | 11.2 | 12.5 | 25 | ||||||
| 30 | 20.9{2.13} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 17.9{1.83} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 15.7{1.60} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 13.9{1.42} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 12.6{1.28} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 11.4{1.16} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 10.5{1.07} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 9.7{0.98} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 9.0{0.91} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 8.4{0.85} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 7.8{0.80} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 7.0{0.71} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 6.3{0.64} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 5.0{0.51} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 4.2{0.43} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 22 | 11 | 25 | 31.4{3.20} | 10.0 | 314 {32} | 11.2 | 353 {36} | 12.5 | 392 {40} | SWF25- | 25 |
| 30 | 26.2{2.67} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 22.4{2.29} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 19.6{2.00} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 17.4{1.78} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 15.7{1.60} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 14.3{1.45} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 13.1{1.33} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 12.1{1.23} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 11.2{1.14} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 10.5{1.07} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 9.8{1.00} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 8.7{0.89} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 7.8{0.80} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 6.3{0.64} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 5.2{0.53} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね 定数 N/mm {kgf/mm} | F＝L×40% (使用条件：100万回) | F＝L×45% (使用条件：50万回) | F＝L×50% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D-L | |||||
| 25 | 13.5 | 25 | 39.2{4.00} | 10.0 | 392 {40} | 11.2 | 441 {45} | 12.5 | 490 {50} | SWF25- | 25 |
| 30 | 32.7{3.33} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 28.0{2.86} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 24.5{2.50} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 21.8{2.22} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 19.6{2.00} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 17.8{1.82} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 16.3{1.67} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 15.1{1.54} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 14.0{1.43} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 13.1{1.33} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 12.3{1.25} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 10.9{1.11} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 9.8{1.00} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 7.8{0.80} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 6.5{0.67} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 5.6{0.57} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 4.9{0.50} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 27 | 13.5 | 25 | 47.1{4.80} | 10.0 | 471 {48} | 11.2 | 530 {54} | 12.5 | 588 {60} | SWF27- | 25 |
| 30 | 39.2{4.00} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 33.6{3.43} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 29.4{3.00} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 26.2{2.67} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 23.5{2.40} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 21.4{2.18} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 19.6{2.00} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 18.1{1.85} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 16.8{1.71} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 15.7{1.60} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 14.7{1.50} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 13.1{1.33} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 11.8{1.20} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 9.4{0.96} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 7.8{0.80} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 6.7{0.69} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 5.9{0.60} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 30 | 16 | 25 | 56.5{5.76} | 10.0 | 565 {58} | 11.2 | 635 {65} | 12.5 | 706 {72} | SWF30- | 25 |
| 30 | 47.1{4.80} | 12.0 | 13.5 | 15.0 | 30 | ||||||
| 35 | 40.3{4.11} | 14.0 | 15.7 | 17.5 | 35 | ||||||
| 40 | 35.3{3.60} | 16.0 | 18.0 | 20.0 | 40 | ||||||
| 45 | 31.4{3.20} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 28.2{2.88} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 25.7{2.62} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 23.5{2.40} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 21.7{2.22} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 20.2{2.06} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 18.8{1.92} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 17.7{1.80} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 15.7{1.60} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 14.1{1.44} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 11.3{1.15} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 9.4{0.96} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 8.1{0.82} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 7.1{0.72} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 35 | 19 | 40 | 48.0{4.89} | 16.0 | 768 {78} | 18.0 | 864 {88} | 20.0 | 960 {98} | SWF35- | 30 |
| 45 | 42.7{4.35} | 18.0 | 20.2 | 22.5 | 45 | ||||||
| 50 | 38.4{3.92} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 34.9{3.56} | 22.0 | 24.7 | 27.5 | 55 | ||||||
| 60 | 32.0{3.26} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 29.5{3.01} | 26.0 | 29.2 | 32.5 | 65 | ||||||
| 70 | 27.4{2.80} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 25.6{2.61} | 30.0 | 33.7 | 37.5 | 75 | ||||||
| 80 | 24.0{2.45} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 21.3{2.18} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 19.2{1.96} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 15.4{1.57} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 12.8{1.31} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 11.0{1.12} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 9.6{0.98} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
| D | d | L | ばね 定数 N/mm {kgf/mm} | F＝L×40% (使用条件：100万回) | F＝L×45% (使用条件：50万回) | F＝L×50% (使用条件：30万回) | 型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Fmm | 荷重 N{kgf} | Type D-L | |||||
| 40 | 22 | 40 | 62.7{6.39} | 16.0 | 1003 {102} | 18.0 | 1129 {115} | 20.0 | 1254 {128} | SWF40- | 40 |
| 45 | 55.7{5.68} | 18.0 | 20.3 | 22.5 | 45 | ||||||
| 50 | 50.2{5.11} | 20.0 | 22.5 | 25.0 | 50 | ||||||
| 55 | 45.6{4.65} | 22.0 | 24.8 | 27.5 | 55 | ||||||
| 60 | 41.8{4.26} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 38.6{3.93} | 26.0 | 29.3 | 32.5 | 65 | ||||||
| 70 | 35.8{3.65} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 33.4{3.41} | 30.0 | 33.8 | 37.5 | 75 | ||||||
| 80 | 31.4{3.20} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 27.9{2.84} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 25.1{2.56} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 20.1{2.05} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 16.7{1.70} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 14.3{1.46} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 12.5{1.28} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 225 | 11.1{1.14} | 90.0 | 101.3 | 112.5 | 225 | ||||||
| 250 | 10.0{1.02} | 100.0 | 112.5 | 125.0 | 250 | ||||||
| 275 | 9.1{0.93} | 110.0 | 123.8 | 137.5 | 275 | ||||||
| 300 | 8.4{0.85} | 120.0 | 135.0 | 150.0 | 300 | ||||||
| 50 | 27.5 | 50 | 78.4{7.99} | 20.0 | 1568 {160} | 22.5 | 1764 {180} | 25.0 | 1960 {200} | SWF50- | 50 |
| 55 | 71.3{7.27} | 22.0 | 24.8 | 27.5 | 55 | ||||||
| 60 | 65.3{6.66} | 24.0 | 27.0 | 30.0 | 60 | ||||||
| 65 | 60.3{6.15} | 26.0 | 29.3 | 32.5 | 65 | ||||||
| 70 | 56.0{5.71} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 75 | 52.3{5.33} | 30.0 | 33.8 | 37.5 | 75 | ||||||
| 80 | 49.0{5.00} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 43.6{4.44} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 39.2{4.00} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 31.4{3.20} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 26.1{2.66} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 22.4{2.28} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 19.6{2.00} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 225 | 17.4{1.78} | 90.0 | 101.3 | 112.5 | 225 | ||||||
| 250 | 15.7{1.60} | 100.0 | 112.5 | 125.0 | 250 | ||||||
| 275 | 14.3{1.45} | 110.0 | 123.8 | 137.5 | 275 | ||||||
| 300 | 13.1{1.33} | 120.0 | 135.0 | 150.0 | 300 | ||||||
| 350 | 11.2{1.14} | 140.0 | 157.5 | 175.0 | 350 | ||||||
| 400 | 9.8{1.00} | 160.0 | 180.0 | 200.0 | 400 | ||||||
| 450 | 8.7{0.89} | 180.0 | 202.5 | 225.0 | 450 | ||||||
| 500 | 7.8{0.80} | 200.0 | 225.0 | 250.0 | 500 | ||||||
| 60 | 33 | 60 | 94.0{9.59} | 24.0 | 2256 {230} | 27.0 | 2538 {259} | 30.0 | 2820 {288} | SWF60- | 60 |
| 70 | 80.6{8.22} | 28.0 | 31.5 | 35.0 | 70 | ||||||
| 80 | 70.5{7.19} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 62.7{6.39} | 36.0 | 40.0 | 45.0 | 90 | ||||||
| 100 | 56.4{5.75} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 45.1{4.60} | 50.0 | 56.2 | 62.5 | 125 | ||||||
| 150 | 37.6{3.83} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 32.2{3.29} | 70.0 | 78.7 | 87.5 | 175 | ||||||
| 200 | 28.2{2.88} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 225 | 25.1{2.56} | 90.0 | 101.3 | 112.5 | 225 | ||||||
| 250 | 22.6{2.30} | 100.0 | 112.5 | 125.0 | 250 | ||||||
| 275 | 20.5{2.09} | 110.0 | 123.8 | 137.5 | 275 | ||||||
| 300 | 18.8{1.92} | 120.0 | 135.0 | 150.0 | 300 | ||||||
| 350 | 16.1{1.64} | 140.0 | 157.5 | 175.0 | 350 | ||||||
| 400 | 14.1{1.44} | 160.0 | 180.0 | 200.0 | 400 | ||||||
| 450 | 12.5{1.28} | 180.0 | 202.5 | 225.0 | 450 | ||||||
| 500 | 11.3{1.15} | 200.0 | 225.0 | 250.0 | 500 | ||||||
| 70 | 38.5 | 70 | 112{11.4} | 28.0 | 3136 {320} | 31.5 | 3528 {360} | 35.0 | 3920 {400} | SWF70- | 70 |
| 80 | 98.0{9.99} | 32.0 | 36.0 | 40.0 | 80 | ||||||
| 90 | 87.1{8.88} | 36.0 | 40.5 | 45.0 | 90 | ||||||
| 100 | 78.4{7.99} | 40.0 | 45.0 | 50.0 | 100 | ||||||
| 125 | 62.7{6.40} | 50.0 | 56.3 | 62.5 | 125 | ||||||
| 150 | 52.3{5.33} | 60.0 | 67.5 | 75.0 | 150 | ||||||
| 175 | 44.8{4.57} | 70.0 | 78.8 | 87.5 | 175 | ||||||
| 200 | 39.2{4.00} | 80.0 | 90.0 | 100.0 | 200 | ||||||
| 250 | 31.4{3.20} | 100.0 | 112.5 | 125.0 | 250 | ||||||
| 300 | 26.1{2.66} | 120.0 | 135.0 | 150.0 | 300 | ||||||
| 350 | 22.4{2.28} | 140.0 | 157.5 | 175.0 | 350 | ||||||
| 使用回数 | 100万回 | 50万回 | 30万回 | ||||||||
●荷重の算出方法：荷重
（国際単位）N
kgf
(kgf
（国際単位）N
kgf
(kgf
＝ばね定数×タワミ量
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
＝N/mm×Fmm
＝kgf/mm×Fmm
＝N×0.101972）
[ ! ]荷重グラフは>>こちら
[ ! ]密着長は>>こちら
[ ! ]コイルスプリング使用上の注意点は>>こちら
注文例
出荷日
追加工
[ ! ]追加工詳細は>>こちら
絞り込み条件：4 項目の仕様が未選択です
外径(D)(mm)
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
- 25
- 27
- 30
- 35
- 40
- 50
- 60
- 70
全長(L)(mm)
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
- 125
- 150
- 175
- 200
- 225
- 250
- 275
- 300
- 350
- 400
- 450
- 500
最大荷重(N)
- 59
- 79
- 98
- 137
- 177
- 206
- 255
- 314
- 392
- 490
- 588
- 706
- 960
- 1254
- 1960
- 2820
- 3920
塗装剥離処理
- 塗装あり
- 塗装なし
タイプ
- NT-SWF
- SWF
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
828円 ( 911円 ) | 5日目 |
828円 ( 911円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
816円 ( 898円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
856円 ( 942円 ) | 5日目 |
867円 ( 954円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
890円 ( 979円 ) | 5日目 |
902円 ( 992円 ) | 5日目 |
919円 ( 1,011円 ) | 5日目 |
930円 ( 1,023円 ) | 5日目 |
942円 ( 1,036円 ) | 5日目 |
953円 ( 1,048円 ) | 5日目 |
964円 ( 1,060円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
703円 ( 773円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
708円 ( 779円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
720円 ( 792円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
720円 ( 792円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
743円 ( 817円 ) | 5日目 |
754円 ( 829円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
851円 ( 936円 ) | 5日目 |
879円 ( 967円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
766円 ( 843円 ) | 5日目 |
777円 ( 855円 ) | 5日目 |
788円 ( 867円 ) | 5日目 |
806円 ( 887円 ) | 5日目 |
811円 ( 892円 ) | 5日目 |
822円 ( 904円 ) | 5日目 |
834円 ( 917円 ) | 5日目 |
詳細情報
基本情報
コイルスプリング・SWFタイプです。材質はバネ用オイルテンパー線です。
商品担当おすすめ
コイルスプリング SWF 【金型用標準部品】のレビュー
プレス金型
3
3.02016/10/15
6mmが全長40までしか無いのでサイズの拡充を期待しています。
4人が参考にしています。
金属プレスの金型部品として
5
5.02020/08/04
金属プレス金型のノックアウトやストリッパ、カム型の戻し用など
幅広く使用しています。
丸線に比べ、荷重の幅が広く、カラー...もっと読む
1人が参考にしています。
試作用
5
5.02020/04/30
機械装置の試作用で使用しました。
短納期で納品いただき、助かりました。
1人が参考にしています。
金型部品
5
5.02023/07/25
よくリフターピンに丸線コイルスプリングの代わりに使っています。耐久性があり曲がりにくいです。
0人が参考にしています。
機械修理
5
5.02023/06/01
油圧機器の修理で使用
バネレートも問題なく使用できました
ラッカーでもバネ塗装とけず良い
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
異形線コイルスプリング（高荷重用）カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
コイルスプリング SWF 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWM 【金型用標準部品】
4.5通常価格(税別)：85円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWH 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWL 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWB 【金型用標準部品】
4.5通常価格(税別)：141円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWG
4.5通常価格(税別)：194円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWC
4.4通常価格(税別)：171円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
コイルスプリング SWV
4.6通常価格(税別)：486円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWZ
4.3通常価格(税別)：421円～
通常出荷日:当日出荷可能在庫品1日目
