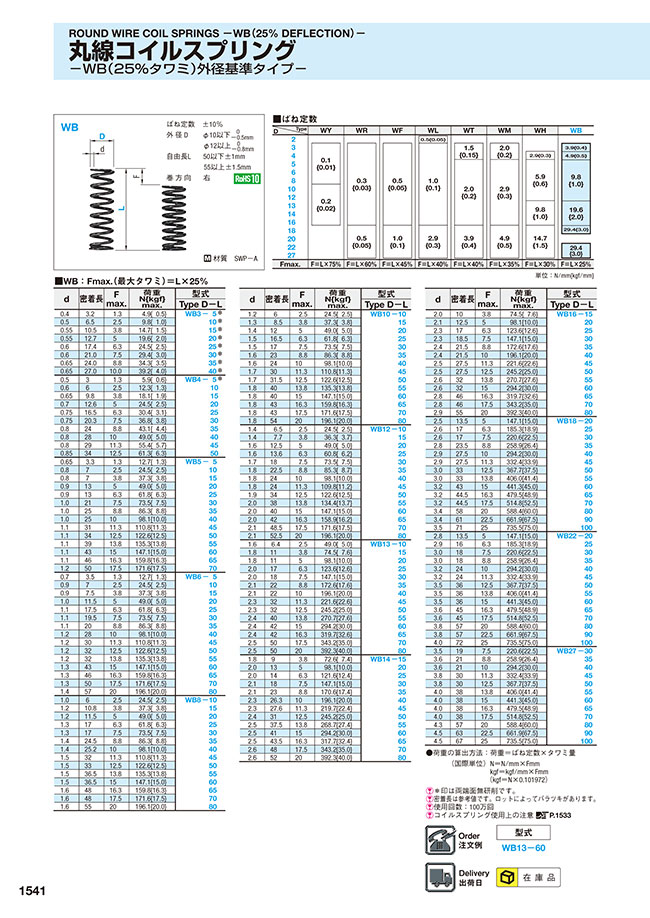

丸線コイルスプリング WB 【金型用標準部品】
- 許容タワミ率 (%)
- 25
型番
外形図・製品仕様
| ばね定数 | ±10% |
| 外径D | φ10以下 （0/-0.5mm） |
| φ12以上 （0/-0.8mm） | |
| 自由長L | 50以下±1mm |
| 55以上±1.5mm | |
| 巻方向 | 右 |
材質 SWP-A
規格表
■WB：Fmax. （最大タワミ）＝L×25%
| d | 密着長 | F max. | 荷重 N{kgf} max. | 型式 | |
|---|---|---|---|---|---|
| Type D-L | |||||
| 0.4 | 3.2 | 1.3 | 4.9 {0.5} | WB3- | 5※ |
| 0.5 | 6.5 | 2.5 | 9.8 {1.0} | 10※ | |
| 0.55 | 10.5 | 3.8 | 14.7 {1.5} | 15※ | |
| 0.55 | 12.7 | 5 | 19.6 {2.0} | 20※ | |
| 0.6 | 17.4 | 6.3 | 24.5 {2.5} | 25※ | |
| 0.6 | 21.0 | 7.5 | 29.4 {3.0} | 30※ | |
| 0.65 | 24.0 | 8.8 | 34.3 {3.5} | 35※ | |
| 0.65 | 27.0 | 10.0 | 39.2 {4.0} | 40※ | |
| 0.5 | 3 | 1.3 | 5.9 {0.6} | WB4- | 5※ |
| 0.6 | 6 | 2.5 | 12.3 {1.3} | 10 | |
| 0.65 | 9.8 | 3.8 | 18.1 {1.9} | 15 | |
| 0.7 | 12.6 | 5 | 24.5 {2.5} | 20 | |
| 0.75 | 16.5 | 6.3 | 30.4 {3.1} | 25 | |
| 0.75 | 20.3 | 7.5 | 36.8 {3.8} | 30 | |
| 0.8 | 24 | 8.8 | 43.1 {4.4} | 35 | |
| 0.8 | 28 | 10 | 49.0 {5.0} | 40 | |
| 0.8 | 29 | 11.3 | 55.4 {5.7} | 45 | |
| 0.85 | 34 | 12.5 | 61.3 {6.3} | 50 | |
| 0.65 | 3.3 | 1.3 | 12.7 {1.3} | WB5- | 5 |
| 0.8 | 7 | 2.5 | 24.5 {2.5} | 10 | |
| 0.8 | 7 | 3.8 | 37.3 {3.8} | 15 | |
| 0.9 | 13 | 5 | 49.0 {5.0} | 20 | |
| 0.9 | 13 | 6.3 | 61.8 {6.3} | 25 | |
| 1.0 | 21 | 7.5 | 73.5 {7.5} | 30 | |
| 1.0 | 25 | 8.8 | 86.3 {8.8} | 35 | |
| 1.0 | 25 | 10 | 98.1 {10.0} | 40 | |
| 1.1 | 31 | 11.3 | 110.8 {11.3} | 45 | |
| 1.1 | 34 | 12.5 | 122.6 {12.5} | 50 | |
| 1.1 | 39 | 13.8 | 135.3 {13.8} | 55 | |
| 1.1 | 43 | 15 | 147.1 {15.0} | 60 | |
| 1.1 | 46 | 16.3 | 159.8 {16.3} | 65 | |
| 1.2 | 50 | 17.5 | 171.6 {17.5} | 70 | |
| 0.7 | 3.5 | 1.3 | 12.7 {1.3} | WB6- | 5 |
| 0.9 | 7 | 2.5 | 24.5 {2.5} | 10 | |
| 0.9 | 7.5 | 3.8 | 37.3 {3.8} | 15 | |
| 1.0 | 11.5 | 5 | 49.0 {5.0} | 20 | |
| 1.1 | 17.5 | 6.3 | 61.8 {6.3} | 25 | |
| 1.1 | 19.5 | 7.5 | 73.5 {7.5} | 30 | |
| 1.1 | 20 | 8.8 | 86.3 {8.8} | 35 | |
| 1.2 | 28 | 10 | 98.1 {10.0} | 40 | |
| 1.2 | 30 | 11.3 | 110.8 {11.3} | 45 | |
| 1.2 | 32 | 12.5 | 122.6 {12.5} | 50 | |
| 1.2 | 32 | 13.8 | 135.3 {13.8} | 55 | |
| 1.3 | 43 | 15 | 147.1 {15.0} | 60 | |
| 1.3 | 46 | 16.3 | 159.8 {16.3} | 65 | |
| 1.3 | 50 | 17.5 | 171.6 {17.5} | 70 | |
| 1.4 | 57 | 20 | 196.1 {20.0} | 80 | |
| 1.0 | 6 | 2.5 | 24.5 {2.5} | WB8- | 10 |
| 1.2 | 10.8 | 3.8 | 37.3 {3.8} | 15 | |
| 1.2 | 11.5 | 5 | 49.0 {5.0} | 20 | |
| 1.3 | 17 | 6.3 | 61.8 {6.3} | 25 | |
| 1.3 | 17 | 7.5 | 73.5 {7.5} | 30 | |
| 1.4 | 24.5 | 8.8 | 86.3 {8.8} | 35 | |
| 1.4 | 25.2 | 10 | 98.1 {10.0} | 40 | |
| 1.5 | 32 | 11.3 | 110.8 {11.3} | 45 | |
| 1.5 | 33 | 12.5 | 122.6 {12.5} | 50 | |
| 1.5 | 36.5 | 13.8 | 135.3 {13.8} | 55 | |
| 1.5 | 36.5 | 15 | 147.1 {15.0} | 60 | |
| 1.6 | 48 | 16.3 | 159.8 {16.3} | 65 | |
| 1.6 | 48 | 17.5 | 171.6 {17.5} | 70 | |
| 1.6 | 55 | 20 | 196.1 {20.0} | 80 | |
| d | 密着長 | F max. | 荷重 N{kgf} max. | 型式 | |
|---|---|---|---|---|---|
| Type D-L | |||||
| 1.2 | 6 | 2.5 | 24.5 {2.5} | WB10- | 10 |
| 1.3 | 8.5 | 3.8 | 37.3 {3.8} | 15 | |
| 1.4 | 12 | 5 | 49.0 {5.0} | 20 | |
| 1.5 | 16.5 | 6.3 | 61.8 {6.3} | 25 | |
| 1.5 | 17 | 7.5 | 73.5 {7.5} | 30 | |
| 1.6 | 23 | 8.8 | 86.3 {8.8} | 35 | |
| 1.6 | 24 | 10 | 98.1 {10.0} | 40 | |
| 1.7 | 30 | 11.3 | 110.8 {11.3} | 45 | |
| 1.7 | 31.5 | 12.5 | 122.6 {12.5} | 50 | |
| 1.8 | 40 | 13.8 | 135.3 {13.8} | 55 | |
| 1.8 | 40 | 15 | 147.1 {15.0} | 60 | |
| 1.8 | 43 | 16.3 | 159.8 {16.3} | 65 | |
| 1.8 | 43 | 17.5 | 171.6 {17.5} | 70 | |
| 1.8 | 54 | 20 | 196.1 {20.0} | 80 | |
| 1.4 | 6.5 | 2.5 | 24.5 {2.5} | WB12- | 10 |
| 1.4 | 7.7 | 3.8 | 36.3 {3.7} | 15 | |
| 1.6 | 12.5 | 5 | 49.0 {5.0} | 20 | |
| 1.6 | 13.6 | 6.3 | 60.8 {6.2} | 25 | |
| 1.7 | 18 | 7.5 | 73.5 {7.5} | 30 | |
| 1.8 | 22.5 | 8.8 | 85.3 {8.7} | 35 | |
| 1.8 | 24 | 10 | 98.1 {10.0} | 40 | |
| 1.8 | 24 | 11.3 | 109.8 {11.2} | 45 | |
| 1.9 | 34 | 12.5 | 122.6 {12.5} | 50 | |
| 2.0 | 38 | 13.8 | 134.4 {13.7} | 55 | |
| 2.0 | 40 | 15 | 147.1 {15.0} | 60 | |
| 2.0 | 42 | 16.3 | 158.9 {16.2} | 65 | |
| 2.1 | 48.5 | 17.5 | 171.6 {17.5} | 70 | |
| 2.1 | 52.5 | 20 | 196.1 {20.0} | 80 | |
| 1.6 | 6.4 | 2.5 | 49.0 {5.0} | WB13- | 10 |
| 1.8 | 11 | 3.8 | 74.5 {7.6} | 15 | |
| 1.8 | 11 | 5 | 98.1 {10.0} | 20 | |
| 2.0 | 17 | 6.3 | 123.6 {12.6} | 25 | |
| 2.0 | 18 | 7.5 | 147.1 {15.0} | 30 | |
| 2.1 | 22 | 8.8 | 172.6 {17.6} | 35 | |
| 2.1 | 22 | 10 | 196.1 {20.0} | 40 | |
| 2.3 | 32 | 11.3 | 221.6 {22.6} | 45 | |
| 2.3 | 32 | 12.5 | 245.2 {25.0} | 50 | |
| 2.4 | 40 | 13.8 | 270.7 {27.6} | 55 | |
| 2.4 | 42 | 15 | 294.2 {30.0} | 60 | |
| 2.4 | 42 | 16.3 | 319.7 {32.6} | 65 | |
| 2.5 | 50 | 17.5 | 343.2 {35.0} | 70 | |
| 2.5 | 50 | 20 | 392.3 {40.0} | 80 | |
| 1.8 | 9 | 3.8 | 72.6 {7.4} | WB14- | 15 |
| 2.0 | 13 | 5 | 98.1 {10.0} | 20 | |
| 2.0 | 14 | 6.3 | 121.6 {12.4} | 25 | |
| 2.1 | 18 | 7.5 | 147.1 {15.0} | 30 | |
| 2.1 | 23 | 8.8 | 170.6 {17.4} | 35 | |
| 2.3 | 26.3 | 10 | 196.1 {20.0} | 40 | |
| 2.3 | 27.6 | 11.3 | 219.7 {22.4} | 45 | |
| 2.4 | 31 | 12.5 | 245.2 {25.0} | 50 | |
| 2.5 | 37.5 | 13.8 | 268.7 {27.4} | 55 | |
| 2.5 | 41 | 15 | 294.2 {30.0} | 60 | |
| 2.5 | 43.5 | 16.3 | 317.7 {32.4} | 65 | |
| 2.6 | 48 | 17.5 | 343.2 {35.0} | 70 | |
| 2.6 | 52 | 20 | 392.3 {40.0} | 80 | |
| d | 密着長 | F max. | 荷重 N{kgf} max. | 型式 | |
|---|---|---|---|---|---|
| Type D-L | |||||
| 2.0 | 10 | 3.8 | 74.5 {7.6} | WB16- | 15 |
| 2.1 | 12.5 | 5 | 98.1 {10.0} | 20 | |
| 2.3 | 17 | 6.3 | 123.6 {12.6} | 25 | |
| 2.3 | 18.5 | 7.5 | 147.1 {15.0} | 30 | |
| 2.4 | 21.5 | 8.8 | 172.6 {17.6} | 35 | |
| 2.4 | 21.5 | 10 | 196.1 {20.0} | 40 | |
| 2.5 | 27.5 | 11.3 | 221.6 {22.6} | 45 | |
| 2.5 | 27.5 | 12.5 | 245.2 {25.0} | 50 | |
| 2.6 | 32 | 13.8 | 270.7 {27.6} | 55 | |
| 2.6 | 32 | 15 | 294.2 {30.0} | 60 | |
| 2.8 | 46 | 16.3 | 319.7 {32.6} | 65 | |
| 2.8 | 46 | 17.5 | 343.2 {35.0} | 70 | |
| 2.9 | 55 | 20 | 392.3 {40.0} | 80 | |
| 2.5 | 13.5 | 5 | 147.1 {15.0} | WB18- | 20 |
| 2.6 | 17 | 6.3 | 185.3 {18.9} | 25 | |
| 2.6 | 17 | 7.5 | 220.6 {22.5} | 30 | |
| 2.8 | 23.5 | 8.8 | 258.9 {26.4} | 35 | |
| 2.9 | 27.5 | 10 | 294.2 {30.0} | 40 | |
| 2.9 | 27.5 | 11.3 | 332.4 {33.9} | 45 | |
| 3.0 | 33 | 12.5 | 367.7 {37.5} | 50 | |
| 3.0 | 33 | 13.8 | 406.0 {41.4} | 55 | |
| 3.2 | 43 | 15 | 441.3 {45.0} | 60 | |
| 3.2 | 44.5 | 16.3 | 479.5 {48.9} | 65 | |
| 3.2 | 44.5 | 17.5 | 514.8 {52.5} | 70 | |
| 3.4 | 58 | 20 | 588.4 {60.0} | 80 | |
| 3.4 | 61 | 22.5 | 661.9 {67.5} | 90 | |
| 3.5 | 71 | 25 | 735.5 {75.0} | 100 | |
| 2.8 | 13.5 | 5 | 147.1 {15.0} | WB22- | 20 |
| 2.9 | 16 | 6.3 | 185.3 {18.9} | 25 | |
| 3.0 | 18 | 7.5 | 220.6 {22.5} | 30 | |
| 3.0 | 18 | 8.8 | 258.9 {26.4} | 35 | |
| 3.2 | 24 | 10 | 294.2 {30.0} | 40 | |
| 3.2 | 24 | 11.3 | 332.4 {33.9} | 45 | |
| 3.5 | 36 | 12.5 | 367.7 {37.5} | 50 | |
| 3.5 | 36 | 13.8 | 406.0 {41.4} | 55 | |
| 3.5 | 36 | 15 | 441.3 {45.0} | 60 | |
| 3.6 | 45 | 16.3 | 479.5 {48.9} | 65 | |
| 3.6 | 45 | 17.5 | 514.8 {52.5} | 70 | |
| 3.8 | 57 | 20 | 588.4 {60.0} | 80 | |
| 3.8 | 57 | 22.5 | 661.9 {67.5} | 90 | |
| 4.0 | 72 | 25 | 735.5 {75.0} | 100 | |
| 3.5 | 19 | 7.5 | 220.6 {22.5} | WB27- | 30 |
| 3.6 | 21 | 8.8 | 258.9 {26.4} | 35 | |
| 3.6 | 21 | 10 | 294.2 {30.0} | 40 | |
| 3.8 | 30 | 11.3 | 332.4 {33.9} | 45 | |
| 3.8 | 30 | 12.5 | 367.7 {37.5} | 50 | |
| 4.0 | 38 | 13.8 | 406.0 {41.4} | 55 | |
| 4.0 | 38 | 15 | 441.3 {45.0} | 60 | |
| 4.0 | 38 | 16.3 | 479.5 {48.9} | 65 | |
| 4.0 | 38 | 17.5 | 514.8 {52.5} | 70 | |
| 4.3 | 57 | 20 | 588.4 {60.0} | 80 | |
| 4.5 | 63 | 22.5 | 661.9 {67.5} | 90 | |
| 4.5 | 67 | 25 | 735.5 {75.0} | 100 | |
| ●荷重の算出方法： | 荷重＝ばね定数×タワミ量 | |
| （国際単位） | N＝N/mm×Fmm | |
| kgf＝kgf/mm×Fmm | ||
| （kgf＝N×0.101972） |
※印は両端面無研削です。
密着長は参考値です。ロットによってバラツキがあります。
使用回数：100万回
コイルスプリング使用上の注意 P.1533
注文例
出荷日
絞り込み条件：4 項目の仕様が未選択です
外径（D1）(mm)
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 13
- 14
- 16
- 18
- 22
- 27
全長(L)(mm)
- 5
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 80
- 90
- 100
ばね定数(N/mm)
- 3.9
- 4.9
- 9.8
- 19.6
- 29.4
最大荷重(N)
- 4.9
- 5.9
- 9.8
- 12.3
- 12.7
- 14.7
- 18.1
- 19.6
- 24.5
- 29.4
- 30.4
- 34.3
- 36.3
- 36.8
- 37.3
- 39.2
- 43.1
- 49.0
- 55.4
- 60.8
- 61.3
- 61.8
- 72.6
- 73.5
- 74.5
- 85.3
- 86.3
- 98.1
- 109.8
- 110.8
- 121.6
- 122.6
- 123.6
- 134.4
- 135.3
- 147.1
- 158.9
- 159.8
- 170.6
- 171.6
- 172.6
- 185.3
- 196.1
- 219.7
- 220.6
- 221.6
- 245.2
- 258.9
- 268.7
- 270.7
- 294.2
- 317.7
- 319.7
- 332.4
- 343.2
- 367.7
- 392.3
- 406.0
- 441.3
- 479.5
- 514.8
- 588.4
- 661.9
- 735.5
タイプ
- WB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
WB（25%タワミ)外径基準タイプの丸線コイルスプリングです。材質はピアノ線です。
丸線コイルスプリング WB 【金型用標準部品】のレビュー
レースシミュレーター用自作サイドブレーキの強さ調整
5
5.02018/11/20
PCによるレースシミュレーター用自作サイドブレーキの引き強さを調整するために購入。色々と選べる為理想の引き強さになり満足...もっと読む
3人が参考にしています。
金型部品
4
4.02017/07/04
荷重違いで細かく分けられている為、希望仕様に合わせた
選定が購入時に出来ました。ほぼ同形状で混在して使用すること
がある...もっと読む
1人が参考にしています。
金型スライドに使用
4
4.02023/03/08
50本ずつ注文していますが、消耗品なので納期が明確で助かります。
0人が参考にしています。
実験測定
4
4.02023/01/21
実験構想に使用するうえでイメージを膨らませることができました。データの一つといて活用できそうです。
0人が参考にしています。
治具
5
5.02022/11/11
毎回利用させていただいてます。
納期・価格ともに問題なし。
製品の精度も安定しております。
0人が参考にしています。
よくあるご質問（FAQ）
Q丸線コイルスプリングの耐熱温度を教えてください。
A
使用環境温度は80℃までですが、常温での使用を推奨しております。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
丸線スプリングカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
丸線コイルスプリング NWL・NWM
4.8通常価格(税別)：680円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WM 【金型用標準部品】
4.2通常価格(税別)：664円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WR 【金型用標準部品】
4.6通常価格(税別)：657円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WL 【金型用標準部品】
4.6通常価格(税別)：657円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WF 【金型用標準部品】
4.7通常価格(税別)：657円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WH 【金型用標準部品】
4.6通常価格(税別)：664円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WB 【金型用標準部品】
4.6通常価格(税別)：671円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
丸線コイルスプリング WY 【金型用標準部品】
4.4通常価格(税別)：661円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
コイルスプリング SWH 【金型用標準部品】
4.6通常価格(税別)：96円～
通常出荷日:当日出荷可能在庫品1日目～
