丸線コイルスプリング WH

PDFP.1353

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

丸線コイルスプリング WH:関連画像


材質 SWP-A
丸線コイルスプリング WH:関連画像

型番
WH4-5
WH4-10
WH4-15
WH4-20
WH4-25
WH4-30
WH5-5
WH5-10
WH5-15
WH5-20
WH5-25
WH5-30
WH5-35
WH5-40
WH6-5
WH6-10
WH6-15
WH6-20
WH6-25
WH6-30
WH6-35
WH6-40
WH6-45
WH6-50
WH6-55
WH6-60
WH6-65
WH6-70
WH8-10
WH8-15
WH8-20
WH8-25
WH8-30
WH8-35
WH8-40
WH8-45
WH8-50
WH8-55
WH8-60
WH8-65
WH8-70
WH10-10
WH10-15
WH10-20
WH10-25
WH10-30
WH10-35
WH10-40
WH10-45
WH10-50
WH10-55
WH10-60
WH10-65
WH10-70
WH10-80
WH12-10
WH12-15
WH12-20
WH12-25
WH12-30
型番通常単価スライド値引通常
出荷日
RoHS外径(D)
(mm)
全長(L)
(mm)
ばね定数
(N/mm)
許容タワミ率
(%)
最大荷重
(N)

64円

在庫品1日目(当日可能) 対応452.9304.9

64円

在庫品1日目(当日可能) 対応4102.9308.8

64円

在庫品1日目(当日可能) 対応4152.93013.7

64円

在庫品1日目(当日可能) 対応4202.93017.7

69円

在庫品1日目(当日可能) 対応4252.93022.6

69円

在庫品1日目(当日可能) 対応4302.93026.5

64円

在庫品1日目(当日可能) 対応555.9308.8

64円

在庫品1日目(当日可能) 対応5105.93017.7

64円

在庫品1日目(当日可能) 対応5155.93026.5

64円

在庫品1日目(当日可能) 対応5205.93035.3

69円

在庫品1日目(当日可能) 対応5255.93044.1

69円

在庫品1日目(当日可能) 対応5305.92544.3

69円

在庫品1日目(当日可能) 対応5355.92551.6

69円

在庫品1日目(当日可能) 対応5405.92251.9

66円

在庫品1日目(当日可能) 対応655.9308.8

66円

在庫品1日目(当日可能) 対応6105.93017.7

66円

在庫品1日目(当日可能) 対応6155.93026.5

66円

在庫品1日目(当日可能) 対応6205.93035.3

71円

在庫品1日目(当日可能) 対応6255.93044.1

71円

在庫品1日目(当日可能) 対応6305.93053.0

71円

在庫品1日目(当日可能) 対応6355.93061.8

71円

在庫品1日目(当日可能) 対応6405.93070.6

71円

在庫品1日目(当日可能) 対応6455.92566.7

71円

在庫品1日目(当日可能) 対応6505.92058.8

76円

在庫品1日目(当日可能) 対応6555.92685.3

76円

在庫品1日目(当日可能) 対応6605.92382.4

76円

在庫品1日目(当日可能) 対応6655.92182.4

76円

在庫品1日目(当日可能) 対応6705.92188.3

76円

在庫品1日目(当日可能) 対応8105.93017.7

76円

在庫品1日目(当日可能) 対応8155.93026.5

76円

在庫品1日目(当日可能) 対応8205.93035.3

80円

在庫品1日目(当日可能) 対応8255.93044.1

80円

在庫品1日目(当日可能) 対応8305.93053.0

80円

在庫品1日目(当日可能) 対応8355.93061.8

80円

在庫品1日目(当日可能) 対応8405.93070.6

80円

在庫品1日目(当日可能) 対応8455.93079.4

80円

在庫品1日目(当日可能) 対応8505.93088.3

85円

在庫品1日目(当日可能) 対応8555.93097.1

85円

在庫品1日目(当日可能) 対応8605.930105.9

85円

在庫品1日目(当日可能) 対応8655.926100.0

85円

在庫品1日目(当日可能) 対応8705.927111.8

85円

在庫品1日目(当日可能) 対応10105.93017.7

85円

在庫品1日目(当日可能) 対応10155.93026.5

85円

在庫品1日目(当日可能) 対応10205.93035.3

85円

在庫品1日目(当日可能) 対応10255.93044.1

85円

在庫品1日目(当日可能) 対応10305.93053.0

85円

在庫品1日目(当日可能) 対応10355.93061.8

85円

在庫品1日目(当日可能) 対応10405.93070.6

85円

在庫品1日目(当日可能) 対応10455.93079.4

85円

在庫品1日目(当日可能) 対応10505.93088.3

90円

在庫品1日目(当日可能) 対応10555.93097.1

90円

在庫品1日目(当日可能) 対応10605.930105.9

90円

在庫品1日目(当日可能) 対応10655.930114.7

90円

在庫品1日目(当日可能) 対応10705.930123.6

90円

在庫品1日目(当日可能) 対応10805.930141.0

88円

在庫品1日目(当日可能) 対応12105.93017.7

88円

在庫品1日目(当日可能) 対応12155.93026.5

88円

在庫品1日目(当日可能) 対応12205.93035.3

88円

在庫品1日目(当日可能) 対応12255.93044.1

88円

在庫品1日目(当日可能) 対応12305.93053.0

Loading...

規格表


丸線コイルスプリング WH:関連画像

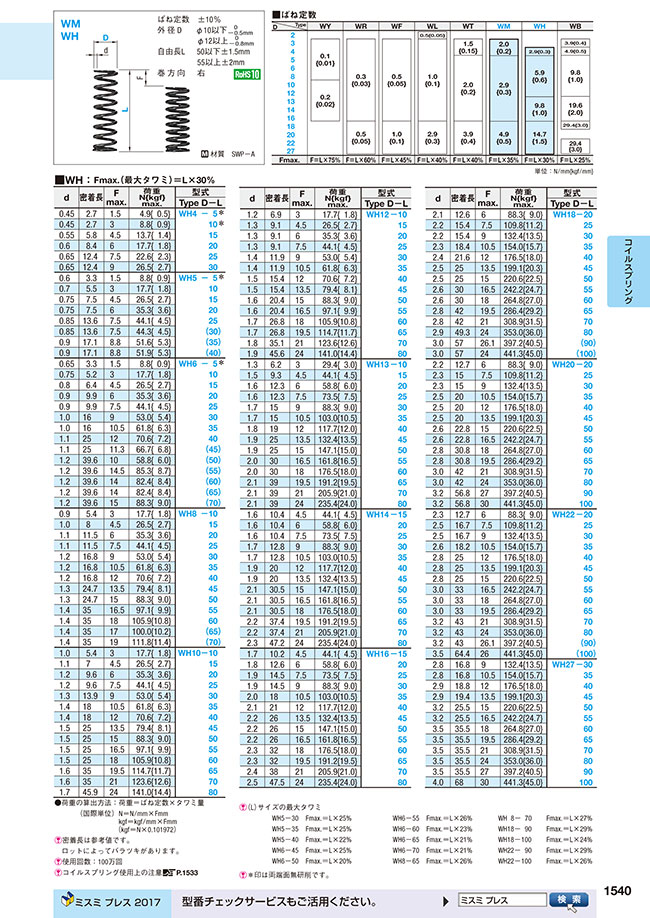

・規格表
■WH:Fmax. (許容タワミ量)=L×30%

d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
0.45 2.7 1.5 4.9{ 0.5} WH4 5 64
0.45 2.7 3 8.8{ 0.9}   10
0.55 5.8 4.5 13.7{ 1.4} 15
0.6 8.4 6 17.7{ 1.8} 20
0.65 12.4 7.5 22.6{ 2.3} 25 69
0.65 12.4 9 26.5{ 2.7} 30
0.6 3.3 1.5 8.8{ 0.9} WH5 5 64
0.7 5.5 3 17.7{ 1.8}   10
0.75 7.5 4.5 26.5{ 2.7} 15
0.75 7.5 6 35.3{ 3.6} 20
0.85 13.6 7.5 44.1{ 4.5} 25 69
0.85 13.6 7.5 44.3{ 4.5} (30)
0.9 17.1 8.8 51.6{ 5.3} (35)
0.9 17.1 8.8 51.9{ 5.3} (40)
0.65 3.3 1.5 8.8{ 0.9} WH6 5 66
0.75 5.2 3 17.7{ 1.8}   10
0.8 6.4 4.5 26.5{ 2.7} 15
0.9 9.9 6 35.3{ 3.6} 20
0.9 9.9 7.5 44.1{ 4.5} 25 71
1.0 16 9 53.0{ 5.4} 30
1.0 16 10.5 61.8{ 6.3} 35
1.1 25 12 70.6{ 7.2} 40
1.1 25 11.3 66.7{ 6.8} (45)
1.2 39.6 10 58.8{ 6.0} (50)
1.2 39.6 14.5 85.3{ 8.7} (55) 76
1.2 39.6 14 82.4{ 8.4} (60)
1.2 39.6 14 82.4{ 8.4} (65)
1.2 39.6 15 88.3{ 9.0} (70)
0.9 5.4 3 17.7{ 1.8} WH810 76
1.0 8 4.5 26.5{ 2.7}   15
1.1 11.5 6 35.3{ 3.6} 20
1.1 11.5 7.5 44.1{ 4.5} 25 80
1.2 16.8 9 53.0{ 5.4} 30
1.2 16.8 10.5 61.8{ 6.3} 35
1.2 16.8 12 70.6{ 7.2} 40
1.3 24.7 13.5 79.4{ 8.1} 45
1.3 24.7 15 88.3{ 9.0} 50
1.4 35 16.5 97.1{ 9.9} 55 85
1.4 35 18 105.9{10.8} 60
1.4 35 17 100.0{10.2} (65)
1.4 35 19 111.8{11.4} (70)
1.0 5.4 3 17.7{ 1.8} WH10-10 85
1.1 7 4.5 26.5{ 2.7}   15
1.2 9.6 6 35.3{ 3.6} 20
1.2 9.6 7.5 44.1{ 4.5} 25
1.3 13.9 9 53.0{ 5.4} 30
1.4 18 10.5 61.8{ 6.3} 35
1.4 18 12 70.6{ 7.2} 40
1.5 25 13.5 79.4{ 8.1} 45
1.5 25 15 88.3{ 9.0} 50
1.5 25 16.5 97.1{ 9.9} 55 90
1.5 25 18 105.9{10.8} 60
1.6 35 19.5 114.7{11.7} 65
1.6 35 21 123.6{12.6} 70
1.7 45.9 24 141.0{14.4} 80



d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
1.2 6.9 3 17.7{ 1.8} WH1210 88
1.3 9.1 4.5 26.5{ 2.7}   15
1.3 9.1 6 35.3{ 3.6}   20
1.3 9.1 7.5 44.1{ 4.5}   25
1.4 11.9 9 53.0{ 5.4}   30
1.4 11.9 10.5 61.8{ 6.3}   35
1.5 15.4 12 70.6{ 7.2}   40
1.5 15.4 13.5 79.4{ 8.1}   45
1.6 20.4 15 88.3{ 9.0}   50
1.6 20.4 16.5 97.1{ 9.9}   55 93
1.7 26.8 18 105.9{10.8}   60
1.7 26.8 19.5 114.7{11.7}   65
1.8 35.1 21 123.6{12.6}   70
1.9 45.6 24 141.0{14.4}   80
1.3 6.2 3 29.4{ 3.0} WH1310 90
1.5 9.3 4.5 44.1{ 4.5}   15
1.6 12.3 6 58.8{ 6.0}   20
1.6 12.3 7.5 73.5{ 7.5}   25
1.7 15 9 88.3{ 9.0}   30
1.7 15 10.5 103.0{10.5}   35
1.8 19 12 117.7{12.0}   40
1.9 25 13.5 132.4{13.5}   45
1.9 25 15 147.1{15.0}   50
2.0 30 16.5 161.8{16.5}   55 95
2.0 30 18 176.5{18.0}   60
2.1 39 19.5 191.2{19.5}   65
2.1 39 21 205.9{21.0}   70
2.1 39 24 235.4{24.0}   80
1.6 10.4 4.5 44.1{ 4.5} WH1415 104
1.6 10.4 6 58.8{ 6.0}   20
1.6 10.4 7.5 73.5{ 7.5}   25
1.7 12.8 9 88.3{ 9.0}   30
1.7 12.8 10.5 103.0{10.5}   35
1.9 20 12 117.7{12.0}   40
1.9 20 13.5 132.4{13.5}   45
2.1 30.5 15 147.1{15.0}   50
2.1 30.5 16.5 161.8{16.5}   55 114
2.1 30.5 18 176.5{18.0}   60
2.2 37.4 19.5 191.2{19.5}   65
2.2 37.4 21 205.9{21.0}   70
2.3 47.2 24 235.4{24.0}   80
1.7 10.2 4.5 44.1{ 4.5} WH1615 114
1.8 12.6 6 58.8{ 6.0}   20
1.9 14.5 7.5 73.5{ 7.5}   25
1.9 14.5 9 88.3{ 9.0}   30
2.0 18 10.5 103.0{10.5}   35
2.1 21 12 117.7{12.0}   40
2.2 26 13.5 132.4{13.5}   45
2.2 26 15 147.1{15.0}   50
2.2 26 16.5 161.8{16.5}   55 123
2.3 32 18 176.5{18.0}   60
2.3 32 19.5 191.2{19.5}   65
2.4 38 21 205.9{21.0}   70
2.5 47.5 24 235.4{24.0}   80



d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
2.1 12.6 6 88.3{ 9.0} WH18-20 133
2.2 15.4 7.5 109.8{11.2}   25
2.2 15.4 9 132.4{13.5}   30
2.3 18.4 10.5 154.0{15.7}   35
2.4 21.6 12 176.5{18.0}   40
2.5 25 13.5 199.1{20.3}   45
2.5 25 15 220.6{22.5}   50
2.6 30 16.5 242.2{24.7}   55 142
2.6 30 18 264.8{27.0}   60
2.8 42 19.5 286.4{29.2}   65
2.8 42 21 308.9{31.5}   70
2.9 49.3 24 353.0{36.0}   80
3.0 57 26.1 397.2{40.5} (90) 152
3.0 57 24 441.3{45.0} (100)
2.2 12.7 6 88.3{ 9.0} WH2020 137
2.3 15 7.5 109.8{11.2}   25
2.3 15 9 132.4{13.5}   30
2.5 20 10.5 154.0{15.7}   35
2.5 20 12 176.5{18.0}   40
2.5 20 13.5 199.1{20.3}   45
2.6 22.8 15 220.6{22.5}   50
2.6 22.8 16.5 242.2{24.7}   55 147
2.8 30.8 18 264.8{27.0}   60
2.8 30.8 19.5 286.4{29.2}   65
3.0 42 21 308.9{31.5}   70
3.0 42 24 353.0{36.0}   80
3.2 56.8 27 397.2{40.5}   90 156
3.2 56.8 30 441.3{45.0} 100
2.3 12.7 6 88.3{ 9.0} WH2220 142
2.5 16.7 7.5 109.8{11.2}   25
2.5 16.7 9 132.4{13.5}   30
2.6 18.2 10.5 154.0{15.7}   35
2.8 25 12 176.5{18.0}   40
2.8 25 13.5 199.1{20.3}   45
2.8 25 15 220.6{22.5}   50
3.0 33 16.5 242.2{24.7}   55 152
3.0 33 18 264.8{27.0}   60
3.0 33 19.5 286.4{29.2}   65
3.2 43 21 308.9{31.5}   70
3.2 43 24 353.0{36.0}   80
3.2 43 26.1 397.2{40.5} (90) 161
3.5 64.4 26 441.3{45.0} (100)
2.8 16.8 9 132.4{13.5} WH2730 161
2.8 16.8 10.5 154.0{15.7}   35
2.9 18.8 12 176.5{18.0}   40
2.9 19.4 13.5 199.1{20.3}   45
3.2 25.5 15 220.6{22.5}   50
3.2 25.5 16.5 242.2{24.7}   55 171
3.5 35.5 18 264.8{27.0}   60
3.5 35.5 19.5 286.4{29.2}   65
3.5 35.5 21 308.9{31.5}   70
3.5 35.5 24 353.0{36.0}   80
3.5 35.5 27 397.2{40.5}   90 180
4.0 68 30 441.3{45.0} 100

●荷重の算出方法:荷重=ばね定数×タワミ量
(国際単位)N=N/mm×Fmm
kgf=kgf/mm×Fmm
(kgf=N×0.101972)

密着長は参考値です。ロットによって多少のバラツキがあります。
使用回数:100万回
製品概要  こちら
コイルスプリングの使用方法と注意点  こちら
(L)サイズの許容タワミ量
WH5-30 Fmax.=L×25%  WH6-55 Fmax.=L×26%  WH 8- 70 Fmax.=L×27%
WH5-35 Fmax.=L×25%  WH6-60 Fmax.=L×23%  WH18- 90 Fmax.=L×29%
WH5-40 Fmax.=L×22%  WH6-65 Fmax.=L×21%  WH18-100 Fmax.=L×24%
WH6-45 Fmax.=L×25%  WH6-70 Fmax.=L×21%  WH22- 90 Fmax.=L×29%
WH6-50 Fmax.=L×20%  WH8-65 Fmax.=L×26%  WH22-100 Fmax.=L×26%
WHタイプの*印は両端面無研削です。

数量スライド価格1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~19 20~500 501~
適用
価格
バラチャージ 基準単価 お見積り
基準単価+500円(明細行) 価格表

1~19本のご注文は、基準単価+バラチャージ(500円/明細行)を申し受けます。
[計算例]WH4-5を10本ご注文の場合
1本当たりのバラチャージ:500円÷10本=50円
1本当たりの価格     :基準単価64円+50円=114円
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら
