丸線コイルスプリング WL

PDFP.1351

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

丸線コイルスプリング WL:関連画像


材質 SWP-A
丸線コイルスプリング WL:関連画像

型番
WL2-5
WL2-10
WL2-15
WL2-20
WL2-25
WL2-30
WL3-5
WL3-10
WL3-15
WL3-20
WL3-25
WL3-30
WL3-35
WL3-40
WL4-5
WL4-10
WL4-15
WL4-20
WL4-25
WL4-30
WL4-35
WL4-40
WL4-45
WL4-50
WL4-55
WL4-60
WL5-5
WL5-10
WL5-15
WL5-20
WL5-25
WL5-30
WL5-35
WL5-40
WL5-45
WL5-50
WL5-55
WL5-60
WL5-65
WL5-70
WL6-5
WL6-10
WL6-15
WL6-20
WL6-25
WL6-30
WL6-35
WL6-40
WL6-45
WL6-50
WL6-55
WL6-60
WL6-65
WL6-70
WL6-80
WL8-10
WL8-15
WL8-20
WL8-25
WL8-30
型番通常単価スライド値引通常
出荷日
RoHS外径(D)
(mm)
全長(L)
(mm)
ばね定数
(N/mm)
最大荷重
(N)

57円

在庫品1日目(当日可能) 対応250.50.98

57円

在庫品1日目(当日可能) 対応2100.52.0

57円

在庫品1日目(当日可能) 対応2150.52.9

57円

在庫品1日目(当日可能) 対応2200.53.9

61円

在庫品1日目(当日可能) 対応2250.54.9

61円

在庫品1日目(当日可能) 対応2300.55.9

57円

在庫品1日目(当日可能) 対応3512.0

57円

在庫品1日目(当日可能) 対応31013.9

57円

在庫品1日目(当日可能) 対応31515.9

57円

在庫品1日目(当日可能) 対応32017.8

61円

在庫品1日目(当日可能) 対応32519.8

61円

在庫品1日目(当日可能) 対応330111.8

61円

在庫品1日目(当日可能) 対応335113.7

61円

在庫品1日目(当日可能) 対応340115.7

61円

在庫品1日目(当日可能) 対応4512.0

61円

在庫品1日目(当日可能) 対応41013.9

61円

在庫品1日目(当日可能) 対応41515.9

61円

在庫品1日目(当日可能) 対応42017.8

66円

在庫品1日目(当日可能) 対応42519.8

66円

在庫品1日目(当日可能) 対応430111.8

66円

在庫品1日目(当日可能) 対応435113.7

66円

在庫品1日目(当日可能) 対応440115.7

66円

在庫品1日目(当日可能) 対応445117.7

66円

在庫品1日目(当日可能) 対応450119.6

66円

在庫品1日目(当日可能) 対応455121.6

66円

在庫品1日目(当日可能) 対応460123.5

64円

在庫品1日目(当日可能) 対応5512.0

64円

在庫品1日目(当日可能) 対応51013.9

64円

在庫品1日目(当日可能) 対応51515.9

64円

在庫品1日目(当日可能) 対応52017.8

69円

在庫品1日目(当日可能) 対応52519.8

69円

在庫品1日目(当日可能) 対応530111.8

69円

在庫品1日目(当日可能) 対応535113.7

69円

在庫品1日目(当日可能) 対応540115.7

69円

在庫品1日目(当日可能) 対応545117.7

69円

在庫品1日目(当日可能) 対応550119.6

71円

在庫品1日目(当日可能) 対応555121.6

71円

在庫品1日目(当日可能) 対応560123.5

71円

在庫品1日目(当日可能) 対応565125.5

71円

在庫品1日目(当日可能) 対応570127.5

66円

在庫品1日目(当日可能) 対応6512.0

66円

在庫品1日目(当日可能) 対応61013.9

66円

在庫品1日目(当日可能) 対応61515.9

66円

在庫品1日目(当日可能) 対応62017.8

71円

在庫品1日目(当日可能) 対応62519.8

71円

在庫品1日目(当日可能) 対応630111.8

71円

在庫品1日目(当日可能) 対応635113.7

71円

在庫品1日目(当日可能) 対応640115.7

71円

在庫品1日目(当日可能) 対応645117.7

71円

在庫品1日目(当日可能) 対応650119.6

76円

在庫品1日目(当日可能) 対応655121.6

76円

在庫品1日目(当日可能) 対応660123.5

76円

在庫品1日目(当日可能) 対応665125.5

76円

在庫品1日目(当日可能) 対応670127.5

76円

在庫品1日目(当日可能) 対応680131.4

76円

在庫品1日目(当日可能) 対応81013.9

76円

在庫品1日目(当日可能) 対応81515.9

76円

在庫品1日目(当日可能) 対応82017.8

80円

在庫品1日目(当日可能) 対応82519.8

80円

在庫品1日目(当日可能) 対応830111.8

Loading...

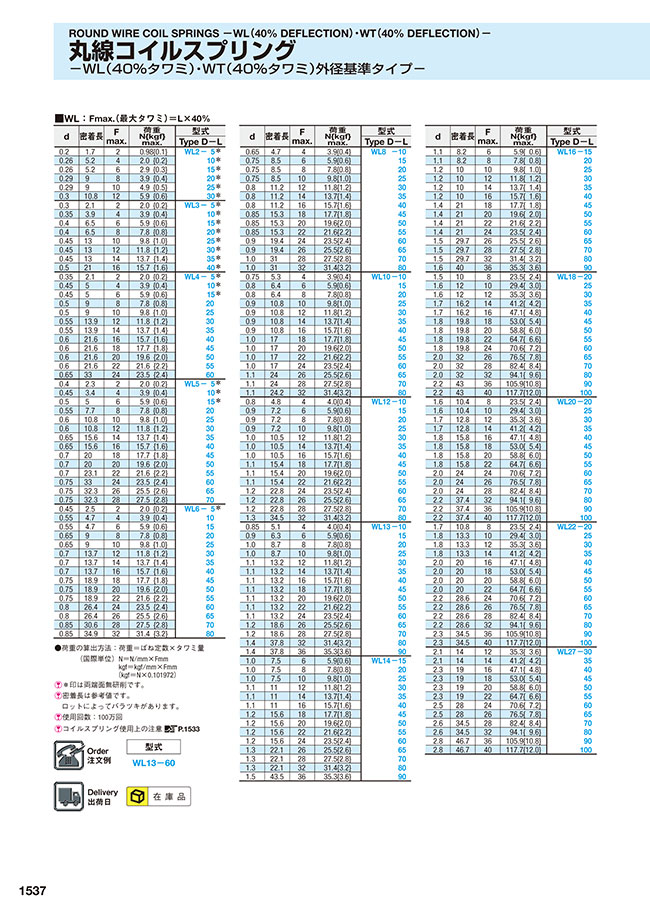

規格表


丸線コイルスプリング WL:関連画像
・規格表
■WL:Fmax. (許容タワミ量)=L×40%

d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
0.2 1.7 2 0.98{0.1} WL2 5 57
0.26 5.2 4 2.0 {0.2}   10
0.26 5.2 6 2.9 {0.3} 15
0.29 9 8 3.9 {0.4} 20
0.29 9 10 4.9 {0.5} 25 61
0.3 10.8 12 5.9 {0.6} 30
0.3 2.1 2 2.0 {0.2} WL3 5 57
0.35 3.9 4 3.9 {0.4}   10
0.4 6.5 6 5.9 {0.6} 15
0.4 6.5 8 7.8 {0.8} 20
0.45 13 10 9.8 {1.0} 25 61
0.45 13 12 11.8 {1.2} 30
0.45 13 14 13.7 {1.4} 35
0.5 21 16 15.7 {1.6} 40
0.35 2.1 2 2.0 {0.2} WL4 5 61
0.45 5 4 3.9 {0.4}   10
0.45 5 6 5.9 {0.6} 15
0.5 9 8 7.8 {0.8} 20
0.5 9 10 9.8 {1.0} 25 66
0.55 13.9 12 11.8 {1.2} 30
0.55 13.9 14 13.7 {1.4} 35
0.6 21.6 16 15.7 {1.6} 40
0.6 21.6 18 17.7 {1.8} 45
0.6 21.6 20 19.6 {2.0} 50
0.6 21.6 22 21.6 {2.2} 55
0.65 33 24 23.5 {2.4} 60
0.4 2.3 2 2.0 {0.2} WL5 5 64
0.45 3.4 4 3.9 {0.4}   10
0.5 5 6 5.9 {0.6} 15
0.55 7.7 8 7.8 {0.8} 20
0.6 10.8 10 9.8 {1.0} 25 69
0.6 10.8 12 11.8 {1.2} 30
0.65 15.6 14 13.7 {1.4} 35
0.65 15.6 16 15.7 {1.6} 40
0.7 20 18 17.7 {1.8} 45
0.7 20 20 19.6 {2.0} 50
0.7 23.1 22 21.6 {2.2} 55 71
0.75 33 24 23.5 {2.4} 60
0.75 32.3 26 25.5 {2.6} 65
0.75 32.3 28 27.5 {2.8} 70
0.45 2.5 2 2.0 {0.2} WL6 5 66
0.55 4.7 4 3.9 {0.4}   10
0.55 4.7 6 5.9 {0.6} 15
0.65 9 8 7.8 {0.8} 20
0.65 9 10 9.8 {1.0} 25 71
0.7 13.7 12 11.8 {1.2} 30
0.7 13.7 14 13.7 {1.4} 35
0.7 13.7 16 15.7 {1.6} 40
0.75 18.9 18 17.7 {1.8} 45
0.75 18.9 20 19.6 {2.0} 50
0.75 18.9 22 21.6 {2.2} 55 76
0.8 26.4 24 23.5 {2.4} 60
0.8 26.4 26 25.5 {2.6} 65
0.85 30.6 28 27.5 {2.8} 70
0.85 34.9 32 31.4 {3.2} 80



d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
0.65 4.7 4 3.9{0.4} WL810 76
0.75 8.5 6 5.9{0.6}   15
0.75 8.5 8 7.8{0.8} 20
0.75 8.5 10 9.8{1.0} 25 80
0.8 11.2 12 11.8{1.2} 30
0.8 11.2 14 13.7{1.4} 35
0.8 11.2 16 15.7{1.6} 40
0.85 15.3 18 17.7{1.8} 45
0.85 15.3 20 19.6{2.0} 50
0.85 15.3 22 21.6{2.2} 55 85
0.9 19.4 24 23.5{2.4} 60
0.9 19.4 26 25.5{2.6} 65
1.0 31 28 27.5{2.8} 70
1.0 31 32 31.4{3.2} 80
0.75 5.3 4 3.9{0.4} WL1010 85
0.8 6.4 6 5.9{0.6}   15
0.8 6.4 8 7.8{0.8} 20
0.9 10.8 10 9.8{1.0} 25
0.9 10.8 12 11.8{1.2} 30
0.9 10.8 14 13.7{1.4} 35
0.9 10.8 16 15.7{1.6} 40
1.0 17 18 17.7{1.8} 45
1.0 17 20 19.6{2.0} 50
1.0 17 22 21.6{2.2} 55 90
1.0 17 24 23.5{2.4} 60
1.1 24 26 25.5{2.6} 65
1.1 24 28 27.5{2.8} 70
1.1 24.2 32 31.4{3.2} 80
0.8 4.8 4 4.0{0.4} WL1210 88
0.9 7.2 6 5.9{0.6}   15
0.9 7.2 8 7.8{0.8} 20
0.9 7.2 10 9.8{1.0} 25
1.0 10.5 12 11.8{1.2} 30
1.0 10.5 14 13.7{1.4} 35
1.0 10.5 16 15.7{1.6} 40
1.1 15.4 18 17.7{1.8} 45
1.1 15.4 20 19.6{2.0} 50
1.1 15.4 22 21.6{2.2} 55 93
1.2 22.8 24 23.5{2.4} 60
1.2 22.8 26 25.5{2.6} 65
1.2 22.8 28 27.5{2.8} 70
1.3 34.5 32 31.4{3.2} 80
0.85 5.1 4 4.0{0.4} WL1310 90
0.9 6.3 6 5.9{0.6}   15
1.0 8.7 8 7.8{0.8} 20
1.0 8.7 10 9.8{1.0} 25
1.1 13.2 12 11.8{1.2} 30
1.1 13.2 14 13.7{1.4} 35
1.1 13.2 16 15.7{1.6} 40
1.1 13.2 18 17.7{1.8} 45
1.1 13.2 20 19.6{2.0} 50
1.1 13.2 22 21.6{2.2} 55 95
1.1 13.2 24 23.5{2.4} 60
1.2 18.6 26 25.5{2.6} 65
1.2 18.6 28 27.5{2.8} 70
1.4 37.8 32 31.4{3.2} 80
1.4 37.8 36 35.3{3.6} 90
1.0 7.5 6 5.9{0.6} WL1415 104
1.0 7.5 8 7.8{0.8}   20
1.0 7.5 10 9.8{1.0} 25
1.1 11 12 11.8{1.2} 30
1.1 11 14 13.7{1.4} 35
1.1 11 16 15.7{1.6} 40
1.2 15.6 18 17.7{1.8} 45
1.2 15.6 20 19.6{2.0} 50
1.2 15.6 22 21.6{2.2} 55 114
1.2 15.6 24 23.5{2.4} 60
1.3 22.1 26 25.5{2.6} 65
1.3 22.1 28 27.5{2.8} 70
1.3 22.1 32 31.4{3.2} 80
1.5 43.5 36 35.3{3.6} 90



d 密着長 F
max.
荷重
N{kgf}
max.
型式 ¥基準
単価
Type D-L
1.1 8.2 6 5.9{ 0.6} WL1615 114
1.1 8.2 8 7.8{ 0.8}   20
1.2 10 10 9.8{ 1.0} 25
1.2 10 12 11.8{ 1.2} 30
1.2 10 14 13.7{ 1.4} 35
1.2 10 16 15.7{ 1.6} 40
1.4 21 18 17.7{ 1.8} 45
1.4 21 20 19.6{ 2.0} 50
1.4 21 22 21.6{ 2.2} 55 123
1.4 21 24 23.5{ 2.4} 60
1.5 29.7 26 25.5{ 2.6} 65
1.5 29.7 28 27.5{ 2.8} 70
1.5 29.7 32 31.4{ 3.2} 80
1.6 40 36 35.3{ 3.6} 90
1.5 10 8 23.5{ 2.4} WL1820 133
1.6 12 10 29.4{ 3.0}   25
1.6 12 12 35.3{ 3.6}   30
1.7 16.2 14 41.2{ 4.2}   35
1.7 16.2 16 47.1{ 4.8}   40
1.8 19.8 18 53.0{ 5.4}   45
1.8 19.8 20 58.8{ 6.0}   50
1.8 19.8 22 64.7{ 6.6}   55 142
1.8 19.8 24 70.6{ 7.2}   60
2.0 32 26 76.5{ 7.8}   65
2.0 32 28 82.4{ 8.4}   70
2.0 32 32 94.1{ 9.6}   80
2.2 43 36 105.9{10.8}   90 152
2.2 43 40 117.7{12.0} 100
1.6 10.4 8 23.5{ 2.4} WL2020 137
1.6 10.4 10 29.4{ 3.0}   25
1.7 12.8 12 35.3{ 3.6}   30
1.7 12.8 14 41.2{ 4.2}   35
1.8 15.8 16 47.1{ 4.8}   40
1.8 15.8 18 53.0{ 5.4}   45
1.8 15.8 20 58.8{ 6.0}   50
1.8 15.8 22 64.7{ 6.6}   55 147
2.0 24 24 70.6{ 7.2}   60
2.0 24 26 76.5{ 7.8}   65
2.0 24 28 82.4{ 8.4}   70
2.2 37.4 32 94.1{ 9.6}   80
2.2 37.4 36 105.9{10.8}   90 156
2.2 37.4 40 117.7{12.0} 100
1.7 10.8 8 23.5{ 2.4} WL2220 142
1.8 13.3 10 29.4{ 3.0}   25
1.8 13.3 12 35.3{ 3.6}   30
1.8 13.3 14 41.2{ 4.2}   35
2.0 20 16 47.1{ 4.8}   40
2.0 20 18 53.0{ 5.4}   45
2.0 20 20 58.8{ 6.0}   50
2.0 20 22 64.7{ 6.6}   55 152
2.2 28.6 24 70.6{ 7.2}   60
2.2 28.6 26 76.5{ 7.8}   65
2.2 28.6 28 82.4{ 8.4}   70
2.2 28.6 32 94.1{ 9.6}   80
2.3 34.5 36 105.9{10.8}   90 161
2.3 34.5 40 117.7{12.0} 100
2.1 14 12 35.3{ 3.6} WL2730 161
2.1 14 14 41.2{ 4.2}   35
2.3 19 16 47.1{ 4.8}   40
2.3 19 18 53.0{ 5.4}   45
2.3 19 20 58.8{ 6.0}   50
2.3 19 22 64.7{ 6.6}   55 171
2.5 28 24 70.6{ 7.2}   60
2.5 28 26 76.5{ 7.8}   65
2.6 34.5 28 82.4{ 8.4}   70
2.6 34.5 32 94.1{ 9.6}   80
2.8 46.7 36 105.9{10.8}   90 180
2.8 46.7 40 117.7{12.0} 100

●荷重の算出方法:荷重=ばね定数×タワミ量
(国際単位)N=N/mm×Fmm
kgf=kgf/mm×Fmm
(kgf=N×0.101972)

WLタイプの*印は両端面無研削です。
密着長は参考値です。ロットによって多少のバラツキがあります。
使用回数:100万回
製品概要 こちら
コイルスプリングの使用方法と注意点 こちら

数量スライド価格1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~19 20~500 501~
適用
価格
バラチャージ 基準単価 お見積り
基準単価+500円(明細行) 価格表

1~19本のご注文は、基準単価+バラチャージ(500円/明細行)を申し受けます。
[計算例]WL3-5を10本ご注文の場合
1本当たりのバラチャージ:500円÷10本=50円
1本当たりの価格     :基準単価57円+50円=107円
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら



基本情報

許容タワミ率(%) 40
