カムスライドプレート
- 通常単価(税別)
- 2,700円～8,950円
- 税込単価
- 2,970円～9,845円
通常出荷日：在庫品1日目当日出荷可能
カムスライドプレートとなります。素材は機械構造用炭素鋼です。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | S45C | |
| 硬度 | HRC55～ | |
| （高周波焼入れ） |
規格表
| ℓ | ℓ1 | ℓ2 | a | b | d1 | d2 | T | 型式 | W | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | - | 60 | 20 | 8 | 11 | 18 | 20 | CSLA | 55 | 150 |
| 75 | 110 | 200 | ||||||||
| 50 | 160 | 250 | ||||||||
| 50 | - | 50 | 25 | 21 | 13 | 20 | 35 | 80 | 150 | |
| 75 | 100 | 200 | ||||||||
| 50 | 150 | 250 | ||||||||
| 50 | - | 40 | 35 | 32 | 18 | 26 | 50 | 95 | 150 | |
| 75 | 90 | 200 | ||||||||
| 50 | 140 | 250 |
注文例
出荷日
関連情報
●下表の組み合わせでご使用ください。
| 無給油 スライドプレート厚さ | カムサイドブロック厚さ T | ||
|---|---|---|---|
| カムスライドプレート厚さ T | 20 | 10 | 30 |
| 20 | 40 | ||
| 35 | 10 | 45 | |
| 20 | 55 | ||
| 50 | 10 | 60 | |
| 20 | 70 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
4,170円 ( 4,587円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
6,680円 ( 7,348円 ) | 在庫品1日目当日出荷可能 |
5,630円 ( 6,193円 ) | 在庫品1日目当日出荷可能 |
7,250円 ( 7,975円 ) | 在庫品1日目当日出荷可能 |
8,950円 ( 9,845円 ) | 在庫品1日目当日出荷可能 |

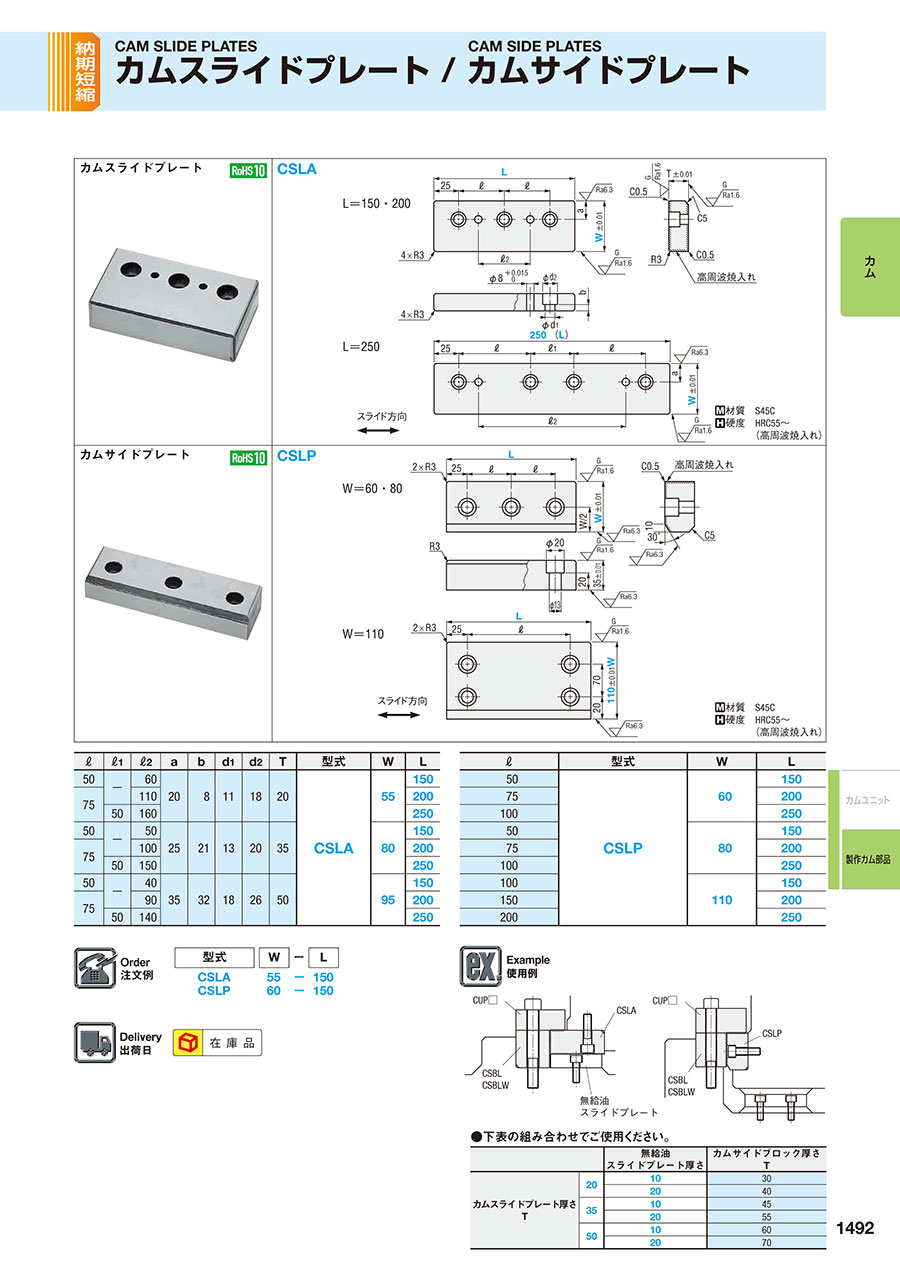

カタログ
