プレス金型部品技術窓口

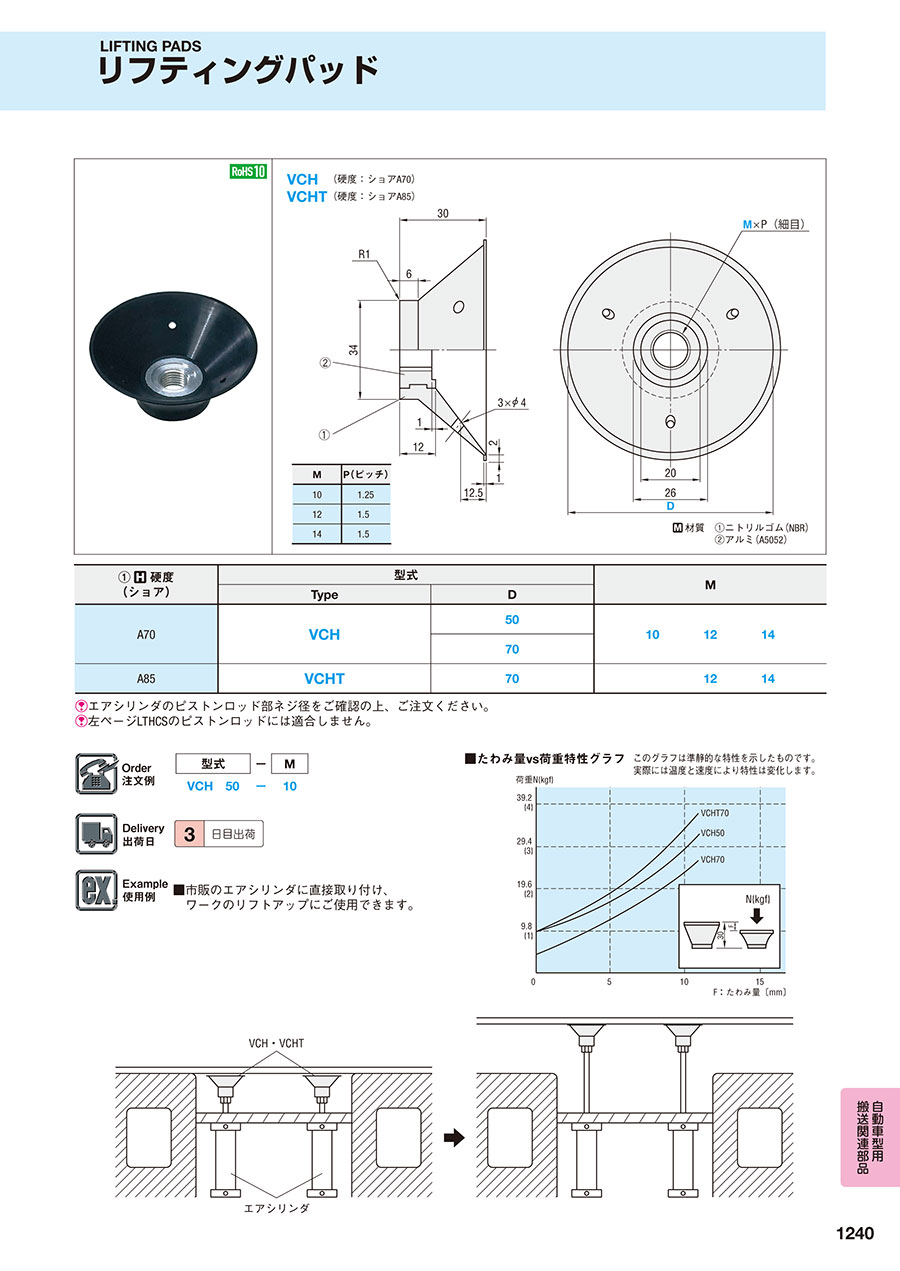

リフティングパッド
未確定：候補が7型番あります。
商品情報
外形図・製品仕様
| 材質 | ①ニトリルゴム（NBR） | |
| ②アルミ（A5052） |
| M | P（ピッチ） |
|---|---|
| 10 | 1.25 |
| 12 | 1.5 |
| 14 | 1.5 |
規格表
| ① 硬度 （ショア） | 型式 | M | |||
|---|---|---|---|---|---|
| Type | D | ||||
| A70 | VCH | 50 | 10 | 12 | 14 |
| 70 | |||||
| A85 | VCHT | 70 | 12 | 14 | |
エアシリンダのピストンロッド部ネジ径をご確認の上、ご注文ください。
左ページLTHCSのピストンロッドには適合しません。
注文例
出荷日
関連情報
■たわみ量vs荷重特性グラフ
このグラフは準静的な特性を示したものです。実際には温度と速度により特性は変化します。
■ 市販のエアシリンダに直接取り付け、ワークのリフトアップにご使用できます
