リフタユニット用エアシリンダ
- 通常単価(税別)
- -
- 税込単価
- -
パネル等を水平にリフトアップさせることができるリフタユニット用エアシリンダです...
詳細情報を確認する- リフタユニット仕様
- エアシリンダ単品
未確定：候補が2型番あります。
商品情報

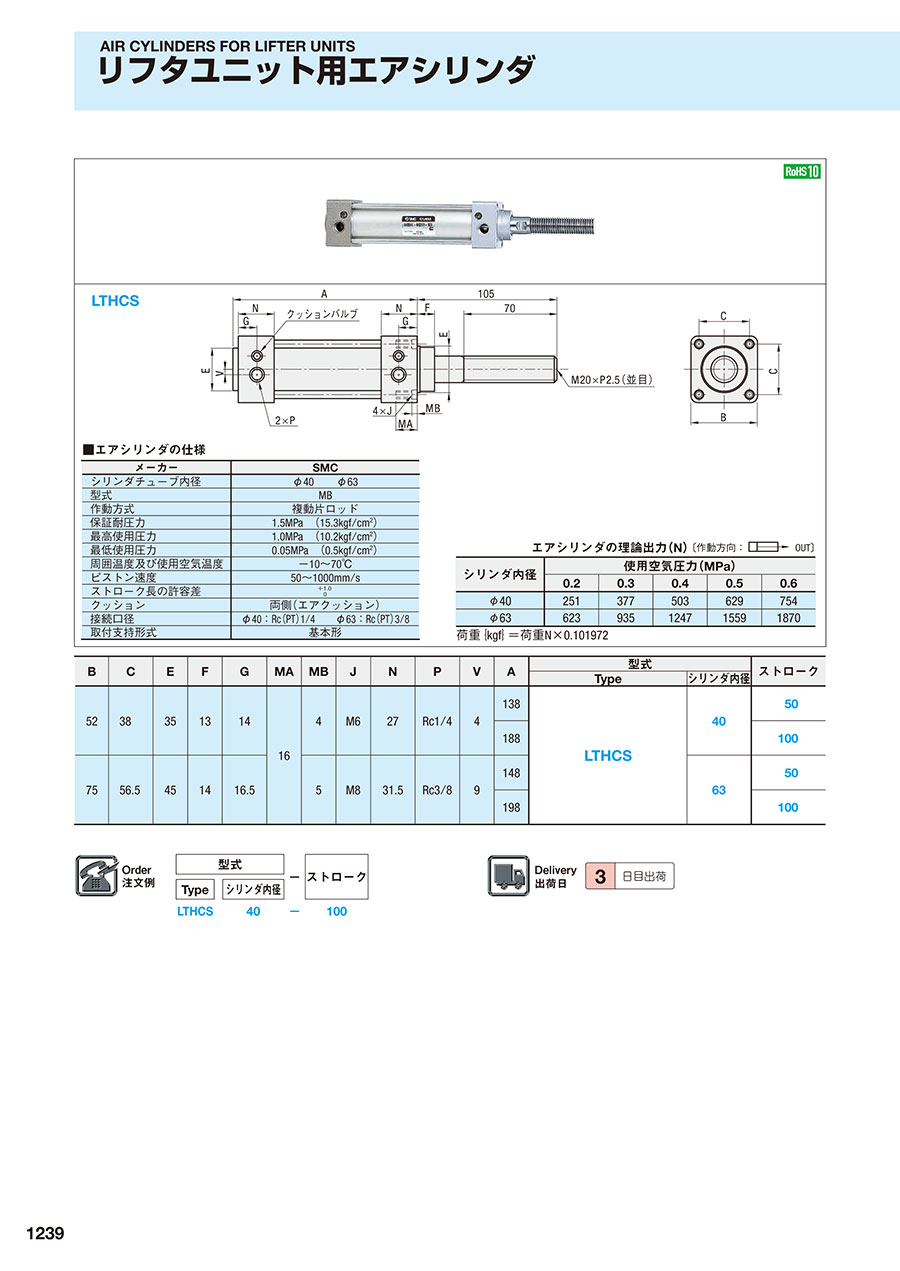

外形図・製品仕様
■エアシリンダの仕様
| メーカー | SMC | |
|---|---|---|
| シリンダチューブ内径 | φ40 φ63 | |
| 型式 | MB | |
| 作動方式 | 複動片ロッド | |
| 保証耐圧力 | 1.5MPa （15.3kgf/cm2） | |
| 最高使用圧力 | 1.0MPa （10.2kgf/cm2） | |
| 最低使用圧力 | 0.05MPa （0.5kgf/cm2） | |
| 周囲温度及び使用空気温度 | -10～70℃ | |
| ピストン速度 | 50～1000mm/s | |
| ストローク長の許容差 | +1.0 0 | |
| クッション | 両側（エアクッション） | |
| 接続口径 | φ40：Rc（PT）1/4 φ63：Rc（PT）3/8 | |
| 取付支持形式 | 基本形 | |
エアシリンダの理論出力（N）〔 作動方向：
OUT〕
| シリンダ内径 | 使用空気圧力（MPa） | ||||
|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |
| φ40 | 251 | 377 | 503 | 629 | 754 |
| φ63 | 623 | 935 | 1247 | 1559 | 1870 |
荷重｛kgf｝＝荷重N×0.101972
規格表
| B | C | E | F | G | MA | MB | J | N | P | V | A | 型式 | ストローク | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | シリンダ内径 | |||||||||||||
| 52 | 38 | 35 | 13 | 14 | 16 | 4 | M6 | 27 | Rc1/4 | 4 | 138 | LTHCS | 40 | 50 |
| 188 | 100 | |||||||||||||
| 75 | 56.5 | 45 | 14 | 16.5 | 5 | M8 | 31.5 | Rc3/8 | 9 | 148 | 63 | 50 | ||
| 198 | 100 | |||||||||||||
