シートリフタ

シートリフタ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • シートリフタ
  • シートリフタ
  • シートリフタ
  • シートリフタ

PDFP.1087

型番

商品を一つに絞り込むとこちらに型番が表示されます

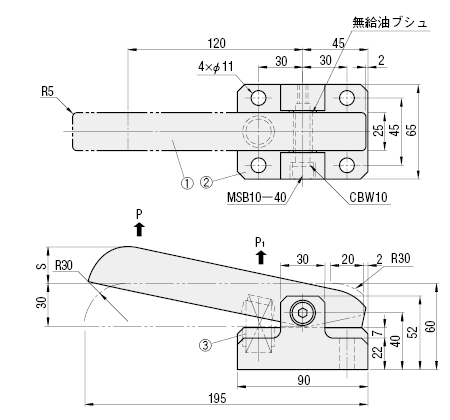

シートリフタ:関連画像
①シートバー 材質 SLCES S45C
               SLCE・SLC 銅合金
②ブロック   材質 FC250
シートリフタ:関連画像


SLCES (シートバー:S45C)
SLCE (シートバー:銅合金)
シートリフタ:関連画像


SLC
シートリフタ:関連画像

型番
SLC20R
SLC20S
SLC20U
SLC25R
SLC25S
SLC25U
SLCE20R
SLCE20S
SLCE20U
SLCE25R
SLCE25S
SLCE25U
SLCES20R
SLCES20S
SLCES20U
SLCES25R
SLCES25S
SLCES25U
型番通常単価スライド値引通常
出荷日
RoHSS(ストローク)
(mm)
コイルスプリング(色) シートバー材質 シートバー高さ
(mm)

15,000円

あり 3日目 対応20SWR17-50(アイボリー)銅合金45

15,000円

あり 3日目 対応20SWS17-50(オレンジ)銅合金45

15,000円

あり 3日目 対応20SWU17-50(ライトブルー)銅合金45

15,000円

あり 3日目 対応25SWR17-50(アイボリー)銅合金45

15,000円

あり 3日目 対応25SWS17-50(オレンジ)銅合金45

15,000円

あり 3日目 対応25SWU17-50(ライトブルー)銅合金45

9,800円

あり 在庫品1日目(当日可能) 対応20SWR17-50(アイボリー)銅合金30

9,800円

あり 在庫品1日目(当日可能) 対応20SWS17-50(オレンジ)銅合金30

9,800円

あり 在庫品1日目(当日可能) 対応20SWU17-50(ライトブルー)銅合金30

9,800円

あり 在庫品1日目(当日可能) 対応25SWR17-50(アイボリー)銅合金30

9,800円

あり 在庫品1日目(当日可能) 対応25SWS17-50(オレンジ)銅合金30

9,800円

あり 在庫品1日目(当日可能) 対応25SWU17-50(ライトブルー)銅合金30

7,500円

あり 在庫品1日目(当日可能) 対応20SWR17-50(アイボリー)S45C30

7,500円

あり 在庫品1日目(当日可能) 対応20SWS17-50(オレンジ)S45C30

7,500円

あり 在庫品1日目(当日可能) 対応20SWU17-50(ライトブルー)S45C30

7,500円

あり 在庫品1日目(当日可能) 対応25SWR17-50(アイボリー)S45C30

7,500円

あり 在庫品1日目(当日可能) 対応25SWS17-50(オレンジ)S45C30

7,500円

あり 在庫品1日目(当日可能) 対応25SWU17-50(ライトブルー)S45C30

Loading...

  1. 1

規格表


シートリフタ:関連画像
・規格表
リフト荷重PN{kgf}バネ荷重P1N{kgf}コイルスプリング(色)
ストローク
S
型式¥基準単価 1~9本
min.max.min.max.TypeNo.SLCES
18.3{1.9}24.5{2.5}73{ 7.5}98{10.0}SWU17-50 (ライトブルー)20SLCES 20U7,500
29.3{3.0}39.2{4.0}117{12.0}157{16.0}SWR17-50 (アイボリー)20R
54.9{5.6}73.5{7.5}220{22.5}294{30.0}SWS17-50 (オレンジ)20S
16.9{1.7}24.5{2.5}67{ 6.9}98{10.0}SWU17-50 (ライトブルー)2525U
27.0{2.8}39.2{4.0}108{11.0}157{16.0}SWR17-50 (アイボリー)25R
51.0{5.2}73.5{7.5}202{20.6}294{30.0}SWS17-50 (オレンジ)25S
フルストロークを避け、ストローク設定は、1mm程度短くしてご使用されることをお奨めします。
荷重{kgf}=荷重N×0.101972

リフト荷重PN{kgf}バネ荷重P1N{kgf}コイルスプリング(色)
ストローク
S
型式¥基準単価 1~9本
min.max.min.max.TypeNo.SLCE
18.3{1.9}24.5{2.5}73{ 7.5}98{10.0}SWU17-50 (ライトブルー)20SLCE 20U9,800
29.3{3.0}39.2{4.0}117{12.0}157{16.0}SWR17-50 (アイボリー)20R
54.9{5.6}73.5{7.5}220{22.5}294{30.0}SWS17-50 (オレンジ)20S
16.9{1.7}24.5{2.5}67{ 6.9}98{10.0}SWU17-50 (ライトブルー)2525U
27.0{2.8}39.2{4.0}108{11.0}157{16.0}SWR17-50 (アイボリー)25R
51.0{5.2}73.5{7.5}202{20.6}294{30.0}SWS17-50 (オレンジ)25S
フルストロークを避け、ストローク設定は、1mm程度短くしてご使用されることをお奨めします。
荷重{kgf}=荷重N×0.101972

リフト荷重PN{kgf}バネ荷重P1N{kgf}コイルスプリング(色)
ストローク
S
型式¥基準単価 1~9本
min.max.min.max.TypeNo.SLC
18.3{1.9}24.5{2.5}73{ 7.5}98{10.0}SWU17-50 (ライトブルー)20SLC20U15,000
29.3{3.0}39.2{4.0}117{12.0}157{16.0}SWR17-50 (アイボリー)20R
54.9{5.6}73.5{7.5}220{22.5}294{30.0}SWS17-50 (オレンジ)20S
16.9{1.7}24.5{2.5}67{ 6.9}98{10.0}SWU17-50 (ライトブルー)2525U
27.0{2.8}39.2{4.0}108{11.0}157{16.0}SWR17-50 (アイボリー)25R
51.0{5.2}73.5{7.5}202{20.6}294{30.0}SWS17-50 (オレンジ)25S
フルストロークを避け、ストローク設定は、1mm程度短くしてご使用されることをお奨めします。
荷重{kgf}=荷重N×0.101972

シートリフタ:関連画像


数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


800円/1本
3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

使用例



追加工

追加工価格も数量スライド適用 こちら

シートリフタ:関連画像



シートリフタのレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • コイル材の送りの補助2017/07/10
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    BL型で使用。
    これに限らず、ミスミさんの製品は、細部まで良く作りこまれているので安心して使えます。
    銅合金でサビの心配も無し。
    出来ればもう少し安価だとありがたいです。
