材料ガイドローラセット -ベアリングタイプ-

材料ガイドローラセット -ベアリングタイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 材料ガイドローラセット -ベアリングタイプ-
  • 材料ガイドローラセット -ベアリングタイプ-
  • 材料ガイドローラセット -ベアリングタイプ-

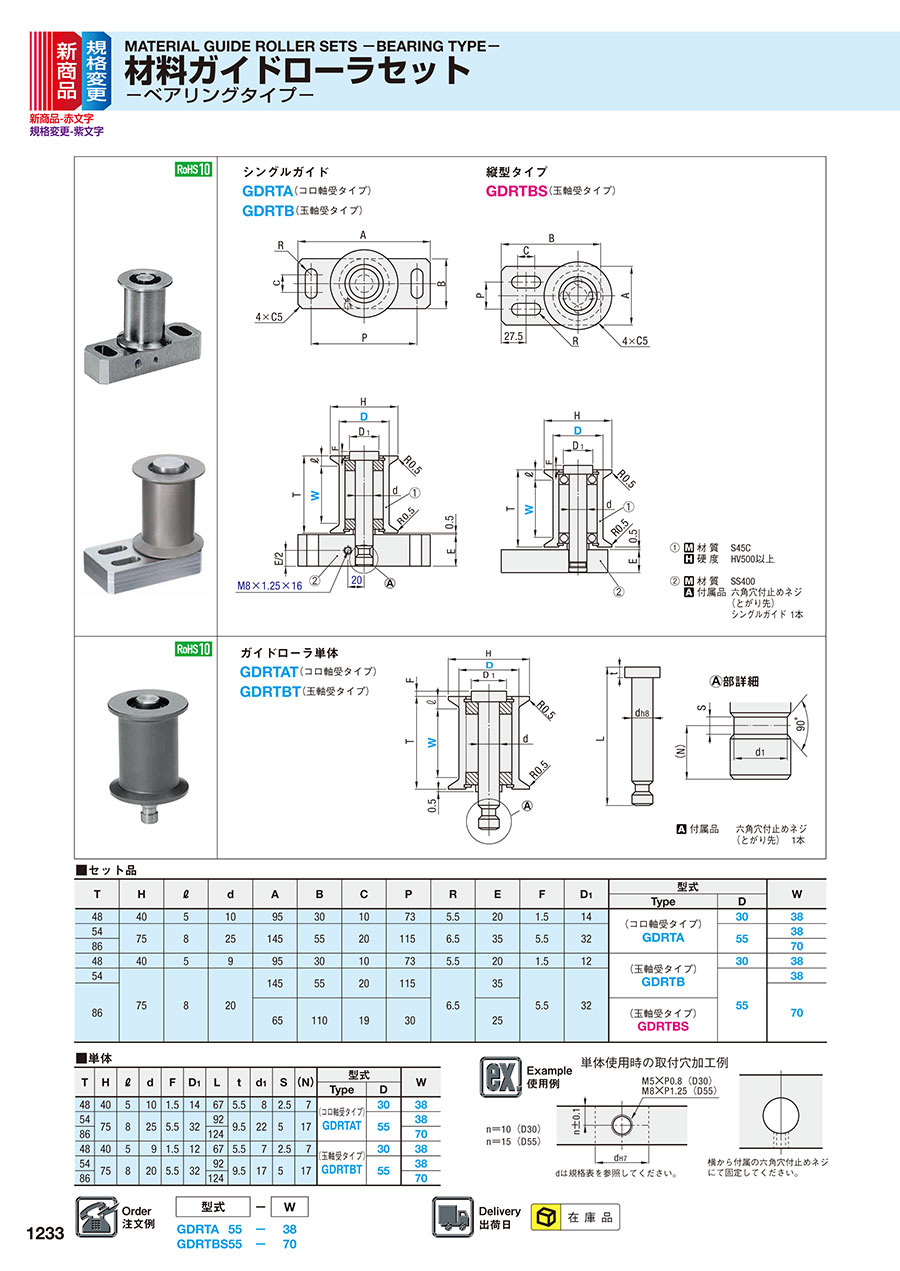

PDFP.1085

型番

商品を一つに絞り込むとこちらに型番が表示されます

材料ガイドローラセット -ベアリングタイプ-:関連画像

材 質 SCM415
    硬 度 55HRC~

材 質 SS400
    付属品 六角穴付止めネジ
         (とがり先)
         シングルガイド 1本
         ダブルガイド 2本

シングルガイド GDRTA(コロ軸受タイプ)
          GDRTB(玉軸受タイプ)
材料ガイドローラセット -ベアリングタイプ-:関連画像


ダブルガイド GDRTAW(コロ軸受タイプ)
        GDRTBW(玉軸受タイプ)
材料ガイドローラセット -ベアリングタイプ-:関連画像

型番
GDRTA30-38
GDRTA55-38
GDRTA55-70
GDRTAW30-38
GDRTAW55-38
GDRTAW55-70
GDRTB30-38
GDRTB55-38
GDRTB55-70
GDRTBW30-38
GDRTBW55-38
GDRTBW55-70
型番通常単価スライド値引通常
出荷日
RoHS軸受仕様 ガイド方式 D(ローラ径)
(mm)
W(ローラ幅)
(mm)

15,400円

あり 在庫品1日目(当日可能) 対応コロ軸受タイプシングルガイド3038

20,000円

あり 在庫品1日目(当日可能) 対応コロ軸受タイプシングルガイド5538

22,800円

あり 在庫品1日目(当日可能) 対応コロ軸受タイプシングルガイド5570

31,600円

あり 3日目 対応コロ軸受タイプダブルガイド3038

41,100円

あり 3日目 対応コロ軸受タイプダブルガイド5538

46,800円

あり 3日目 対応コロ軸受タイプダブルガイド5570

14,000円

あり 在庫品1日目(当日可能) 対応玉軸受タイプシングルガイド3038

18,500円

あり 在庫品1日目(当日可能) 対応玉軸受タイプシングルガイド5538

21,000円

あり 在庫品1日目(当日可能) 対応玉軸受タイプシングルガイド5570

28,700円

あり 3日目 対応玉軸受タイプダブルガイド3038

38,000円

あり 3日目 対応玉軸受タイプダブルガイド5538

43,100円

あり 3日目 対応玉軸受タイプダブルガイド5570

Loading...

  1. 1

規格表


材料ガイドローラセット -ベアリングタイプ-:関連画像
・規格表
THdABCPREFD1型式W¥基準単価 1~9セット
TypeDシングルガイドダブルガイド
4840510953010735.5201.514(コロ軸受タイプ)
GDRTA
303815,40031,600
547582514555201156.5355.532553820,00041,100
867022,80046,800
484059953010735.5201.512(玉軸受タイプ)
GDRTB
303814,00028,700
547582014555201156.5355.532553818,50038,000
867021,00043,100

THdABCPREF(G)D1型式W¥基準単価 1~9セット
TypeDシングルガイドダブルガイド
484051039530103735.5201.530014(コロ軸受タイプ)
GDRTAW
303815,40031,600
547582544555204156.5355.532553820,00041,100
867022,80046,800
48405939530103735.5201.530012(玉軸受タイプ)
GDRTBW
303814,00028,700
547582044555204156.5355.532553818,50038,000
867021,00043,100

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期

●GDRTA
●GDRTB


●GDRTAW
●GDRTBW

800円/1本
3本以上で1明細行当たり一律2,160円
