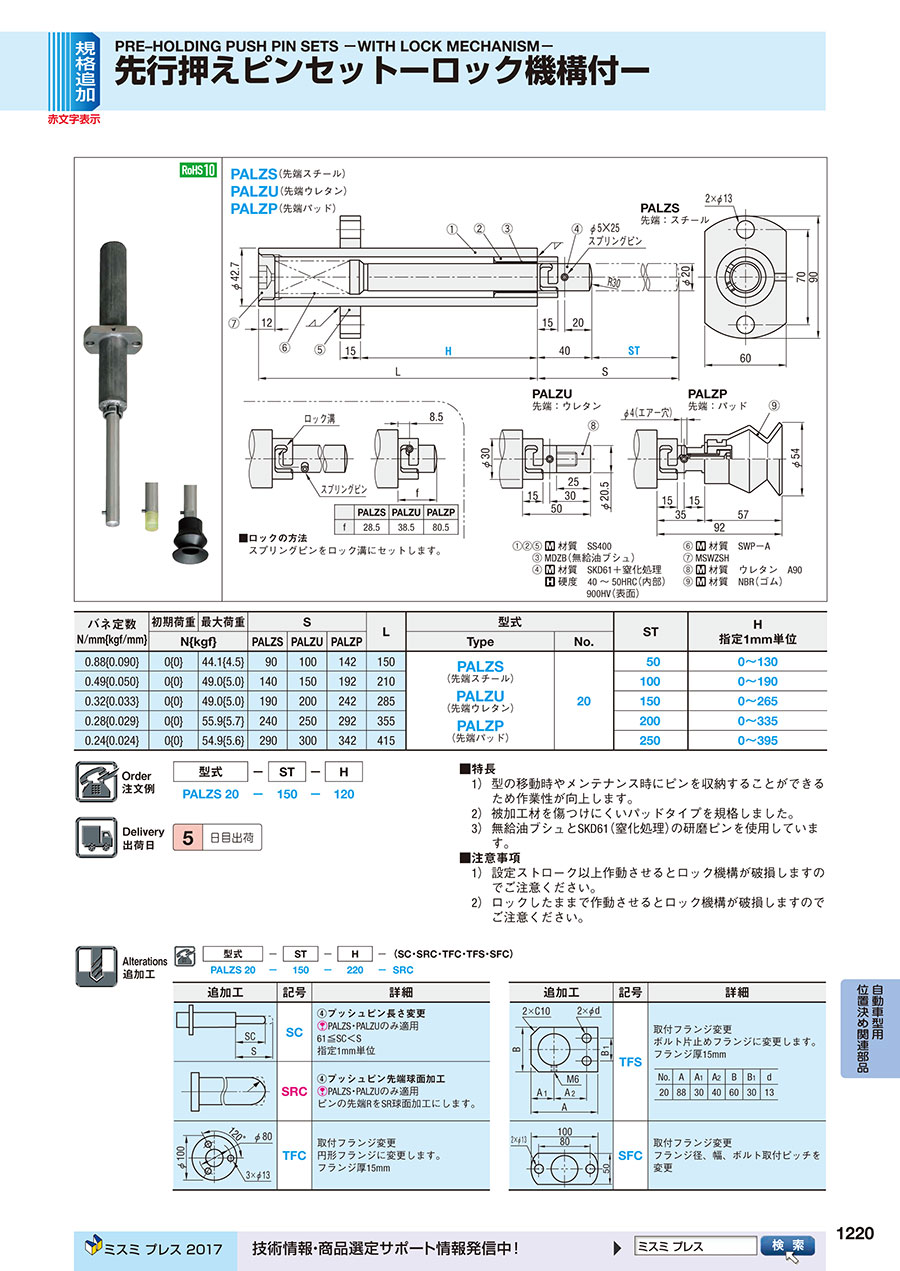

先行押えピン -ロック機構付-

先行押えピン -ロック機構付-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.1071

型番

商品を一つに絞り込むとこちらに型番が表示されます

先行押えピン -ロック機構付-:関連画像


①②⑤ 材質 SS400
   ③ MDZB(無給油ブシュ)
   ④ 材質 SKD61+窒化処理
        硬度 40~50HRC(内部)
                900HV(表面)
   ⑥ 材質 SWP-A
   ⑦ MSWZSH
   ⑧ 材質 ウレタン A90
   ⑨ 材質 NBR(ゴム)

PALZS(先端スチール)
PALZU(先端ウレタン)
PALZP(先端パッド)

PALZS
先端:スチール
先行押えピン -ロック機構付-:関連画像


PALZU
先端:ウレタン
先行押えピン -ロック機構付-:関連画像


PALZP
先端:パッド
先行押えピン -ロック機構付-:関連画像


先行押えピン -ロック機構付-:関連画像


  PALZS PALZU PALZP
f 28.5 38.5 80.5


■ロックの方法
スプリングピンをロック
溝にセットします。

型番
PALZP20-50-[0-130/1]
PALZP20-100-[0-190/1]
PALZP20-150-[0-265/1]
PALZP20-200-[0-335/1]
PALZP20-250-[0-395/1]
PALZS20-50-[0-130/1]
PALZS20-100-[0-190/1]
PALZS20-150-[0-265/1]
PALZS20-200-[0-335/1]
PALZS20-250-[0-395/1]
PALZU20-50-[0-130/1]
PALZU20-100-[0-190/1]
PALZU20-150-[0-265/1]
PALZU20-200-[0-335/1]
PALZU20-250-[0-395/1]
型番通常単価スライド値引通常
出荷日
RoHS先端 ST(ストローク)
(mm)
H
(mm)

-

5日目 対応先端パッド500 ~ 130

-

5日目 対応先端パッド1000 ~ 190

-

5日目 対応先端パッド1500 ~ 265

-

5日目 対応先端パッド2000 ~ 335

-

5日目 対応先端パッド2500 ~ 395

-

5日目 対応先端スチール500 ~ 130

-

5日目 対応先端スチール1000 ~ 190

-

5日目 対応先端スチール1500 ~ 265

-

5日目 対応先端スチール2000 ~ 335

-

5日目 対応先端スチール2500 ~ 395

-

5日目 対応先端ウレタン500 ~ 130

-

5日目 対応先端ウレタン1000 ~ 190

-

5日目 対応先端ウレタン1500 ~ 265

-

5日目 対応先端ウレタン2000 ~ 335

-

5日目 対応先端ウレタン2500 ~ 395

Loading...

  1. 1

規格表


先行押えピン -ロック機構付-:関連画像
・規格表

バネ定数
N/mm{kgf/mm}
初期荷重 最大荷重 S L 型式 ST H
指定1mm単位
¥基準単価 1~9本
N{kgf} PALZS PALZU PALZP Type No. PALZS PALZU PALZP
0.88{0.090} 0{0} 44.1{4.5} 90 100 142 150 PALZS
(先端スチール)
PALZU
(先端ウレタン)
PALZP
(先端パッド)
20 50 0~130 14,700 15,700 29,400
0.49{0.050} 0{0} 49.0{5.0} 140 150 192 210 100 0~190 15,000 16,000 29,700
0.32{0.033} 0{0} 49.0{5.0} 190 200 242 285 150 0~265 15,400 16,400 30,100
0.28{0.029} 0{0} 55.9{5.7} 240 250 292 355 200 0~335 15,900 16,900 30,600
0.24{0.024} 0{0} 54.9{5.6} 290 300 342 415 250 0~395 16,300 17,300 31,000


数量スライド価格1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~9 10~19 20~29 30~50 51~
値引率 基準単価 5% 10% 15% お見積り

表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

仕様・概要

■特長
1)型の移動時やメンテナンス時にピンを収納することができるため作業性が向上します。
2)被加工材を傷つけにくいパッドタイプを規格しました。
3)無給油ブシュとSKD61(窒化処理)の研磨ピンを使用しています。

■注意事項
1)設定ストローク以上作動させるとロック機構が破損しますのでご注意ください。
2)ロックしたままで作動させるとロック機構が破損しますのでご注意ください。

追加工

追加工価格も数量スライド適用 こちら

先行押えピン -ロック機構付-:関連画像




基本情報

P(先端径)(mm) 20

先行押えピン -ロック機構付-のレビュー

この商品のレビューはありません レビューを書く
