先行押えピンセット -標準タイプ-

先行押えピンセット -標準タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

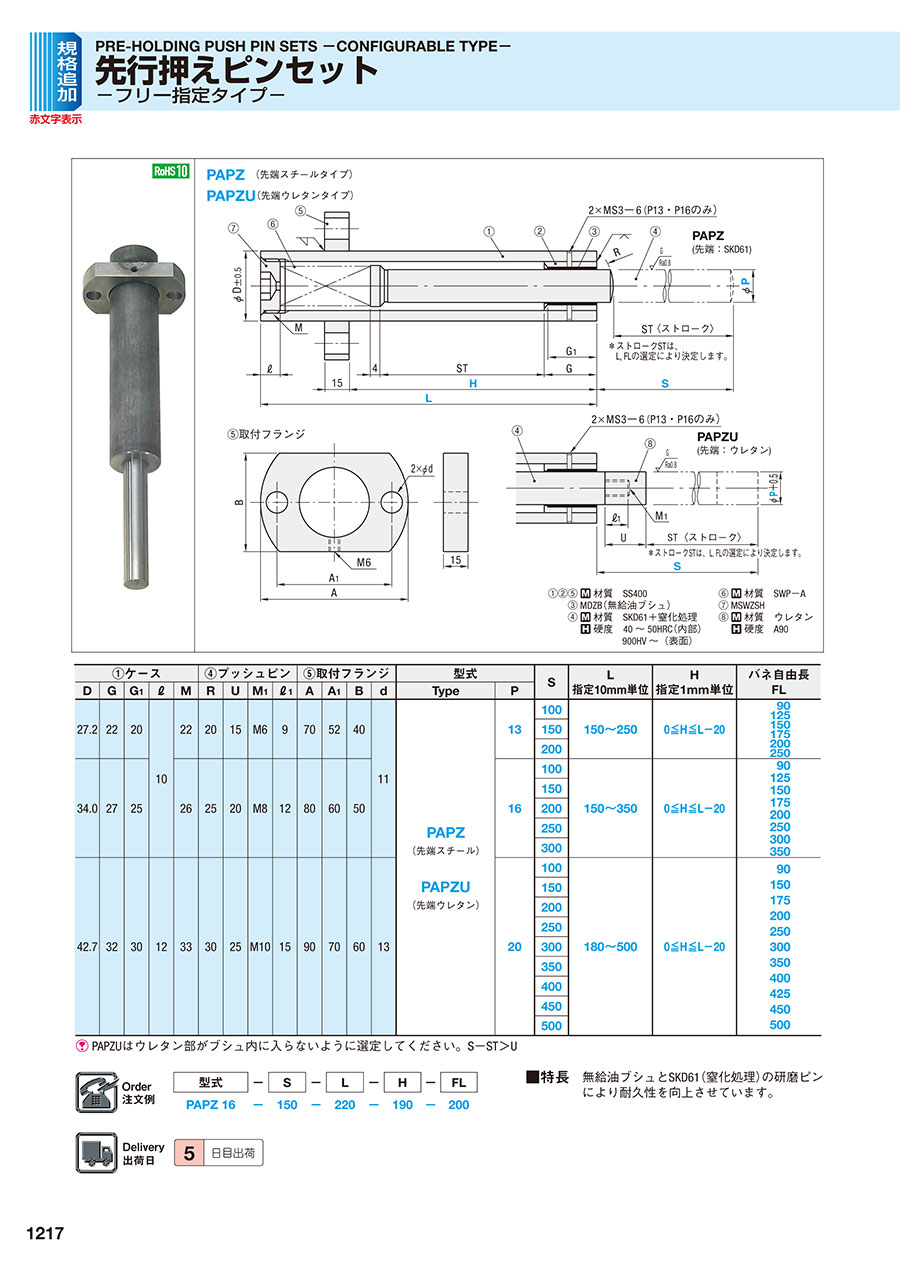

PDFP.1067

型番

商品を一つに絞り込むとこちらに型番が表示されます

先行押えピンセット -標準タイプ-:関連画像


①②⑤⑦ 材質 SS400           ⑥ 材質 SWP-A
     ③ MDZB(無給油ブシュ)         ⑧ MSWZSH
     ④ 材質 SKD61+窒化処理   ⑨ 材質 ウレタン
       硬度 40~50HRC(内部)      硬度 A90
             900HV ~(表面)

PAPZ (先端スチールタイプ)
PAPZU(先端ウレタンタイプ)
先行押えピンセット -標準タイプ-:関連画像

型番
PAPZ13-[100-200/50]-[150-250/10]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZ13-[100-200/50]-LC[75-249/1]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZ13-SC[31-199/1]-[150-250/10]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZ13-SC[31-199/1]-LC[75-249/1]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZ16-[100-300/50]-[150-350/10]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZ16-[100-300/50]-LC[75-349/1]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZ16-SC[31-299/1]-[150-350/10]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZ16-SC[31-299/1]-LC[75-349/1]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZ20-[100-500/50]-[180-500/10]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZ20-[100-500/50]-LC[75-485/1]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZ20-SC[31-499/1]-[180-500/10]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZ20-SC[31-499/1]-LC[75-485/1]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZU13-[100-200/50]-[150-250/10]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZU13-[100-200/50]-LC[75-249/1]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZU13-SC[31-199/1]-[150-250/10]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZU13-SC[31-199/1]-LC[75-249/1]-[0-230/1]-[90,​125,​150,​175,​200,​250]
PAPZU16-[100-300/50]-[150-350/10]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZU16-[100-300/50]-LC[75-349/1]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZU16-SC[31-299/1]-[150-350/10]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZU16-SC[31-299/1]-LC[75-349/1]-[0-330/1]-[90,​125,​150,​175,​200,​250,​300,​350]
PAPZU20-[100-500/50]-[180-500/10]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZU20-[100-500/50]-LC[75-479/1]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZU20-SC[31-499/1]-[180-500/10]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
PAPZU20-SC[31-499/1]-LC[75-479/1]-[0-480/1]-[90,​150,​175,​200,​250,​300,​350,​400,​425,​450,​500]
型番通常単価スライド値引通常
出荷日
RoHS先端 P(先端径)
(mm)
FL(バネ自由長)
(mm)
L(ケース長さ)
(mm)
LC(ケース長さ変更)
(mm)
S(プッシュピン突出し長さ)
(mm)
SC(プッシュピン突出し長さ変更)
(mm)
H
(mm)

-

5日目 対応先端スチール1390 ~ 250150 ~ 250-100 ~ 200-0 ~ 230

-

5日目 対応先端スチール1390 ~ 250-75 ~ 249100 ~ 200-0 ~ 230

-

5日目 対応先端スチール1390 ~ 250150 ~ 250--31 ~ 1990 ~ 230

-

5日目 対応先端スチール1390 ~ 250-75 ~ 249-31 ~ 1990 ~ 230

-

5日目 対応先端スチール1690 ~ 350150 ~ 350-100 ~ 300-0 ~ 330

-

5日目 対応先端スチール1690 ~ 350-75 ~ 349100 ~ 300-0 ~ 330

-

5日目 対応先端スチール1690 ~ 350150 ~ 350--31 ~ 2990 ~ 330

-

5日目 対応先端スチール1690 ~ 350-75 ~ 349-31 ~ 2990 ~ 330

-

5日目 対応先端スチール2090 ~ 500180 ~ 500-100 ~ 500-0 ~ 480

-

5日目 対応先端スチール2090 ~ 500-75 ~ 485100 ~ 500-0 ~ 480

-

5日目 対応先端スチール2090 ~ 500180 ~ 500--31 ~ 4990 ~ 480

-

5日目 対応先端スチール2090 ~ 500-75 ~ 485-31 ~ 4990 ~ 480

-

5日目 対応先端ウレタン1390 ~ 250150 ~ 250-100 ~ 200-0 ~ 230

-

5日目 対応先端ウレタン1390 ~ 250-75 ~ 249100 ~ 200-0 ~ 230

-

5日目 対応先端ウレタン1390 ~ 250150 ~ 250--31 ~ 1990 ~ 230

-

5日目 対応先端ウレタン1390 ~ 250-75 ~ 249-31 ~ 1990 ~ 230

-

5日目 対応先端ウレタン1690 ~ 350150 ~ 350-100 ~ 300-0 ~ 330

-

5日目 対応先端ウレタン1690 ~ 350-75 ~ 349100 ~ 300-0 ~ 330

-

5日目 対応先端ウレタン1690 ~ 350150 ~ 350--31 ~ 2990 ~ 330

-

5日目 対応先端ウレタン1690 ~ 350-75 ~ 349-31 ~ 2990 ~ 330

-

5日目 対応先端ウレタン2090 ~ 500180 ~ 500-100 ~ 500-0 ~ 480

-

5日目 対応先端ウレタン2090 ~ 500-75 ~ 479100 ~ 500-0 ~ 480

-

5日目 対応先端ウレタン2090 ~ 500180 ~ 500--31 ~ 4990 ~ 480

-

5日目 対応先端ウレタン2090 ~ 500-75 ~ 479-31 ~ 4990 ~ 480

Loading...

  1. 1

規格表


先行押えピンセット -標準タイプ-:関連画像
・規格表

①ケース ④プッシュピン ⑦取付フランジ 型式 S L
指定10mm単位
H
指定1mm単位
バネ自由長
FL
¥基準単価 1~9本
D G G1 M R U M1 ℓ1 A A1 B d Type P PAPZ PAPZU
27.2 22 20 10 22 20 15 M6 9 70 52 40 11 PAPZ
(先端スチール)

PAPZU
(先端ウレタン)
13 100 150~250 0≦H≦L-20 90
125
150
175
200
250
7,500 8,800
150 7,800 9,100
200 8,200 9,400
34.0 27 25 10 26 25 20 M8 12 80 60 50 11 16 100 150~350 0≦H≦L-20 90
125
150
175
200
250
300
350
8,200 9,600
150 8,600 10,000
200 9,000 10,400
250 9,500 10,900
300 9,800 11,200
42.7 32 30 12 33 30 25 M10 15 90 70 60 13 20 100 180~500 0≦H≦L-20 90
150
175
200
250
300
350
400
425
450
500
10,900 12,400
150 11,400 12,900
200 12,000 13,500
250 12,500 14,000
300 13,100 14,600
350 13,700 15,200
400 15,000 16,500
450 16,400 17,900
500 17,700 19,200
PAPZUのウレタン部がブシュ内に入らないように選定してください。 S-ST>U


数量スライド価格1円未満切り捨て)

数量区分 標準対応 個別対応 大口
数 量 1~9 10~19 20~29 30~50 51~
値引率 基準単価 5% 10% 15% お見積り

表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

仕様・概要

■特長 ・無給油ブシュとSKD61(窒化処理)の研磨ピンの使用により耐久性を向上させてあります。
先行押えピンセット -標準タイプ-:関連画像

初期たわみ  f1 =FL-(L-G-4-ℓ)
初期荷重    P1 =f1×K(バネ定数)
最大たわみ  fmax=FL×0.7(許容最大たわみ70%)
スプリングの自由長
FL≧fmax/0.7≧(ST+f1 )/0.7

■FL・L・Sの選定方法
プッシュピン径 P=13mm、プッシュピンのストローク ST=100mm
スプリングの初期たわみf1を仮に f1=25mmとしたとき、(最大たわみfmax=100+25)
(1)自由長FLの選定
FL≧(ST+f 1 )/0.7
  ≧(100+25)/0.7
  ≧179mm
表よりFL200を選定
(2)ケース長さLの選定
L ≧ST+(G+4+FL-fmax+ℓ)
 ≧100+(22+4+200-125+10)
 ≧211
L =220mmを選定
(3)プッシュピンの突出し寸法Sの選定
表よりS=150を選択
S1 =S-ST=150-100
  =50mm
先行押えピンセット -標準タイプ-:関連画像
∴PAPZ13-150-220-200-200を選定する。
このときの初期たわみ、初期荷重、最大荷重、最大ストロークは
初期たわみf1=FL-(L-G-4-ℓ)
         =200-(220-22-4-10)
         =16mm
初期荷重P1=K×f1 =0.27[N/mm]×16[mm]
             =4.3N{0.4kgf}
最大荷重Pe=K×fmax.
        =0.27×(100+16)
        =31[N]{3.2kgf}
最大ストロークST=L-(G+4+FL-FL×0.7+ℓ)
           =220-(22+4+200-140+10)
           =124mm
