ネストガイド （取付板長さ指定）
![ネストガイド （取付板長さ指定） NGNX-[65-200/5]-[20-40/5]-A[100-200/10]-B[35-150/5]-M[10,12]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110100170360/110100170360_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
取付板長さが指定可能なネストガイドとなります。材質は炭素鋼です。
詳細情報を確認するNGNX-[65-200/5]-[20-40/5]-A[100-200/10]-B[35-150/5]-M[10,12]の仕様・寸法情報
仕様
強化タイプ
L(ガイド部高さ)(mm)
65 ～ 200
A(取付板長さ)(mm)
100 ～ 200
B(長穴位置)(mm)
35 ～ 150
H(テーパ部)(mm)
20 ～ 40
M(取付ボルト穴)(mm)
10 ～ 12
chemSHERPA
調査中
商品情報

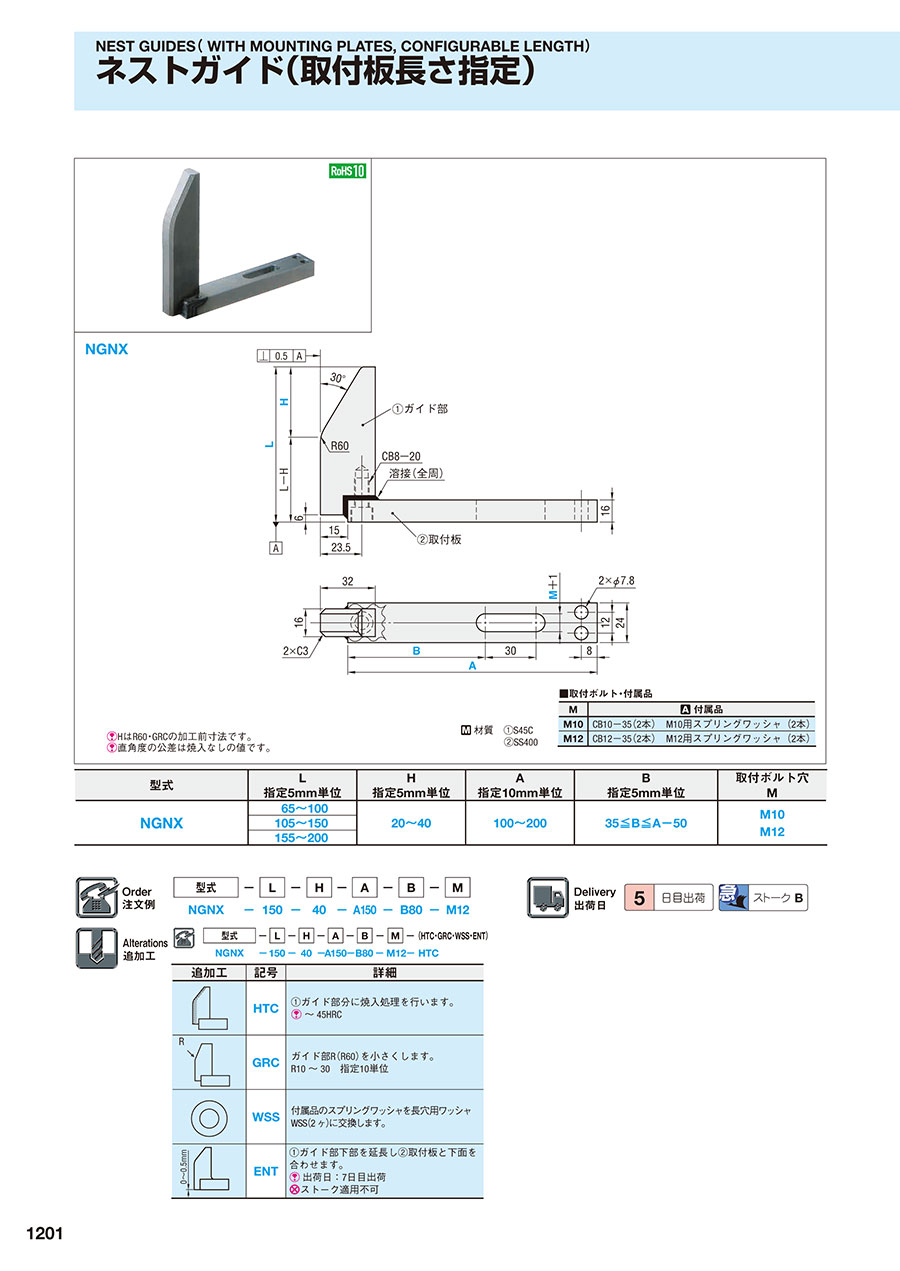

外形図・製品仕様
HはR60・GRCの加工前寸法です。
直角度の公差は焼入なしの値です。
| 材質 | （1）S45C |
| （2）SS400 |
■取付ボルト・付属品
| M | 付属品 |
|---|---|
| M10 | CB10-35（2本） M10用スプリングワッシャ（2本） |
| M12 | CB12-35（2本） M12用スプリングワッシャ（2本） |
規格表
| 型式 | L 指定5mm単位 | H 指定5mm単位 | A 指定10mm単位 | B 指定5mm単位 | 取付ボルト穴 M |
|---|---|---|---|---|---|
| NGNX | 65～100 | 20～40 | 100～200 | 35≦B≦A-50 | M10 M12 |
| 105～150 | |||||
| 155～200 |
注文例
出荷日
追加工
