プレートリフタピン

プレートリフタピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

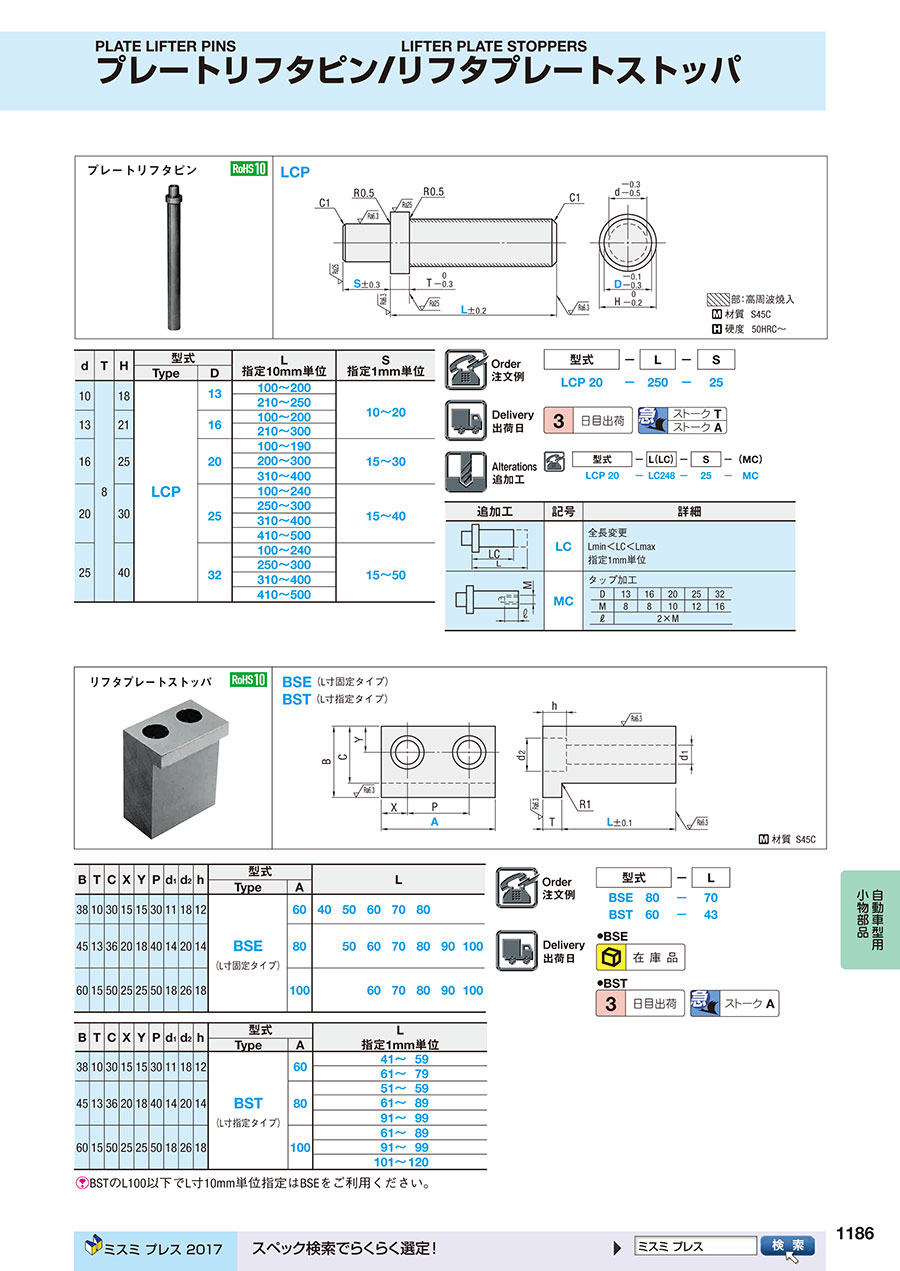

PDFP.1039

型番

商品を一つに絞り込むとこちらに型番が表示されます

プレートリフタピン:関連画像

材質 S45C
硬度 50HRC~(高周波焼入)

LCP
プレートリフタピン:関連画像

型番
LCP13-[100-250/10]-[10-20/1]
LCP13-LC[101-249/1]-[10-20/1]
LCP16-[100-300/10]-[10-20/1]
LCP16-LC[101-299/1]-[10-20/1]
LCP20-[100-400/10]-[15-30/1]
LCP20-LC[101-399/1]-[15-30/1]
LCP25-[100-500/10]-[15-40/1]
LCP25-LC[101-499/1]-[15-40/1]
LCP32-[100-500/10]-[15-50/1]
LCP32-LC[101-499/1]-[15-50/1]
型番通常単価スライド値引通常
出荷日
RoHSD(外径)
(mm)
L
(mm)
LC(L寸変更)
(mm)
S
(mm)

-

3日目 対応13100 ~ 250-10 ~ 20

-

3日目 対応13-101 ~ 24910 ~ 20

-

3日目 対応16100 ~ 300-10 ~ 20

-

3日目 対応16-101 ~ 29910 ~ 20

-

3日目 対応20100 ~ 400-15 ~ 30

-

3日目 対応20-101 ~ 39915 ~ 30

-

3日目 対応25100 ~ 500-15 ~ 40

-

3日目 対応25-101 ~ 49915 ~ 40

-

3日目 対応32100 ~ 500-15 ~ 50

-

3日目 対応32-101 ~ 49915 ~ 50

Loading...

  1. 1

規格表


プレートリフタピン:関連画像
・規格表
dTH型式L
指定10mm単位
S
指定1mm単位
¥基準単価
TypeD1~9本
10818LCP13100~20010~201,250
210~2501,400
132116100~2001,350
210~3001,750
162520100~19015~301,420
200~3001,860
310~4002,280
203025100~24015~401,880
250~3002,040
310~4002,480
410~5002,840
254032100~24015~502,460
250~3002,760
310~4003,410
410~5003,900

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応
大口
数 量1~910~1920~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


1,600円/1本
800円/1本
ストークAは3本以上で1明細行当たり一律2,160円

運送所要日数はこちら

価格表


追加工

追加工価格も数量スライド適用 こちら
