プレス金型部品技術窓口

カタログ| P.1178

ミスミ

角形ディスタンスプレート用シム

通常単価(税別): 220円～990円

税込単価: 242円～1,089円

通常出荷日：在庫品1日目当日出荷可能

角形ディスタンスプレート用シムとなります。材質はステンレス鋼です。

4.34.3

よく一緒に見られています

ミスミ

丸形ディスタンスプレート用シム

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

無料3D-CADライブラリー申し込み受付中

未確定 48 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

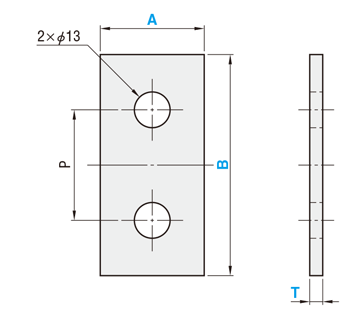

外形図・製品仕様

DTPKS

T[ T ]
0.05	±0.005
0.1	±0.020
0.2	±0.030
0.3	±0.035
0.5	±0.040
1.0	±0.050

[ M ]材質 SUS304

規格表

■角形ディスタンスプレート用シム

P	型式		B	T
P	Type	A	B	T
30	DTPKS	38	60	0.05 0.1 0.2 0.3 0.5 1.0
55		38	80
30		50	60
55		50	80

注文例

型式	－	B	－	T
DTPKS 50	－	60	－	0.2

出荷日

在庫品

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

A(幅)(mm)
- 38
- 50
- 60
- 80
T(板厚)(mm)
- 0.05
- 0.1
- 0.2
- 0.3
- 0.5
- 1.0
B(全長）(mm)
- 60
- 80
- 100
- 120
タイプ
- DTPKS
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

A(幅)

(mm)

T(板厚)

(mm)

B(全長）

(mm)

RoHS?

最小発注数量

38	0.05	60	10	1個
38	0.1	60	10	1個
38	0.2	60	10	1個
38	0.3	60	10	1個
38	0.5	60	10	1個
38	1.0	60	10	1個
38	0.05	80	10	1個
38	0.1	80	10	1個
38	0.2	80	10	1個
38	0.3	80	10	1個
38	0.5	80	10	1個
38	1.0	80	10	1個
50	0.05	60	10	1個
50	0.1	60	10	1個
50	0.2	60	10	1個
50	0.3	60	10	1個
50	0.5	60	10	1個
50	1.0	60	10	1個
50	0.05	80	10	1個
50	0.1	80	10	1個
50	0.2	80	10	1個
50	0.3	80	10	1個
50	0.5	80	10	1個
50	1.0	80	10	1個
60	0.05	80	10	1個
60	0.1	80	10	1個
60	0.2	80	10	1個
60	0.3	80	10	1個
60	0.5	80	10	1個
60	1.0	80	10	1個
60	0.05	100	10	1個
60	0.1	100	10	1個
60	0.2	100	10	1個
60	0.3	100	10	1個
60	0.5	100	10	1個
60	1.0	100	10	1個
80	0.05	100	10	1個
80	0.1	100	10	1個
80	0.2	100	10	1個
80	0.3	100	10	1個
80	0.5	100	10	1個
80	1.0	100	10	1個
80	0.05	120	10	1個
80	0.1	120	10	1個
80	0.2	120	10	1個
80	0.3	120	10	1個
80	0.5	120	10	1個
80	1.0	120	10	1個

通常単価(税別) (税込単価)	通常出荷日

220円 ( 242円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
880円 ( 968円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
740円 ( 814円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
980円 ( 1,078円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

角形ディスタンスプレート用シムとなります。材質はステンレス鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

角形ディスタンスプレート用シムのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

金型の整備時に使用しています

満足度：5.02023/06/20

プレス金型の整備時に使用しています。整備時に分解した所を復元する際、シムによる調整が必要となるので使っています。この商品...もっと読む

0人が参考にしています。

製品の幅を広げる

満足度：5.02021/12/21

製品の幅を広げるのに使用しました。この商品が板厚０．１ｍｍでしたので、１２ｍｍの製品の幅を１２．１ｍｍにするのにちょうど...もっと読む

0人が参考にしています。

金型の調整用

満足度：3.02019/02/13

商品としては満足しています。ただ在庫数が少なくて数が揃わないことが多い点が難点です。また、スライドプレート用シムと穴...もっと読む

0人が参考にしています。

3件全て見る
