ミスミ

丸形ディスタンスプレート

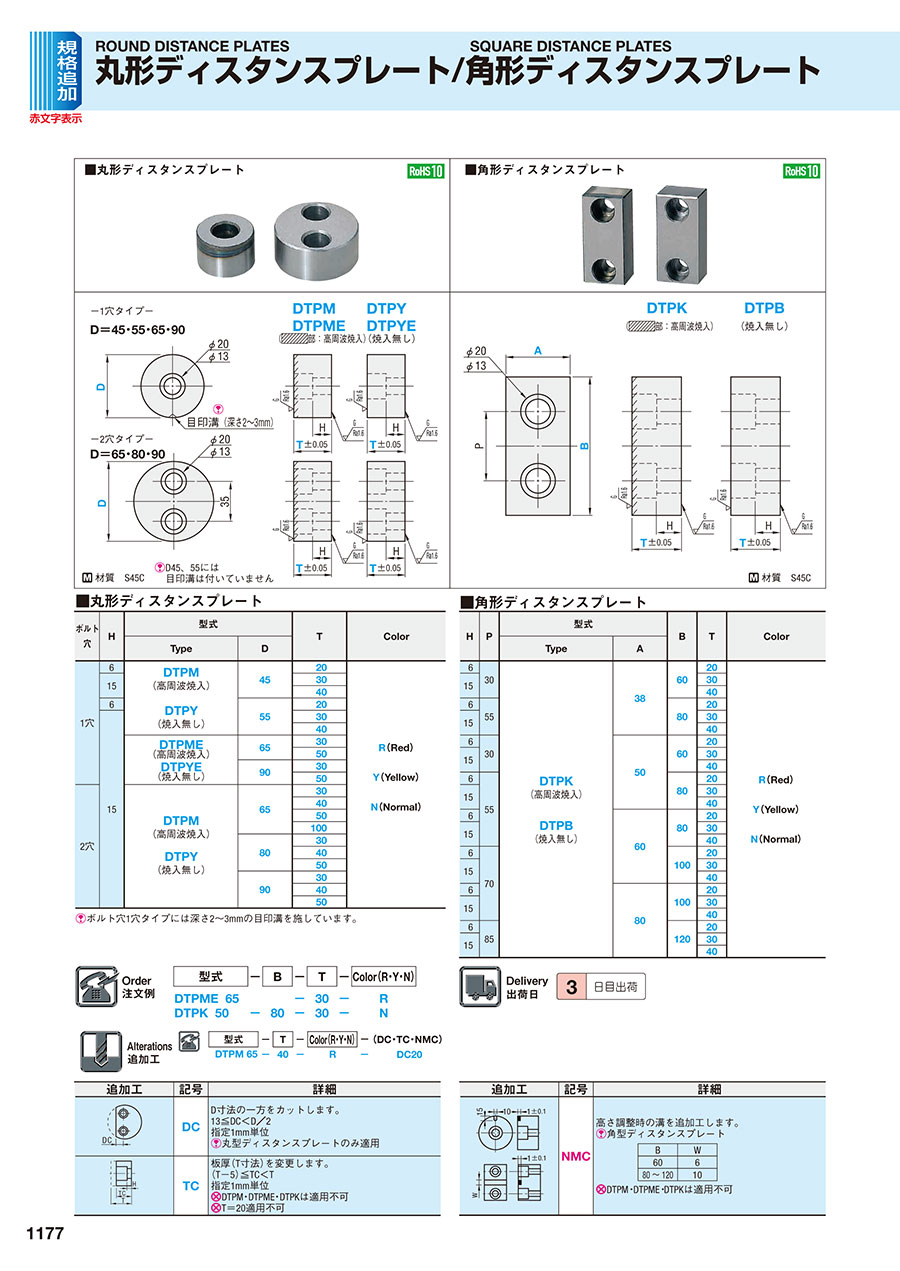

カタログ| P.1177

chemSHERPA対応品あり

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～4日目一部当日出荷可能

丸形ディスタンスプレートです。1穴タイプ、2穴タイプの選択が可能です。

44.0

よく一緒に見られています

ミスミ

角形ディスタンスプレート

通常価格(税別)： 2,060円 (税込価格：2,266円)

通常出荷日：3 日目

未確定：候補が160型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質 S45C
D45、55には目印溝は付いていません

規格表

■丸形ディスタンスプレート

ボルト穴	H	型式		T	Color
ボルト穴	H	Type	D	T	Color
1穴	6	DTPM （高周波焼入） DTPY （焼入無し）	45	20	R（Red） Y（Yellow） N（Normal）
	15			30
	15			40
	6		55	20
	15			30
				40
		DTPME （高周波焼入） DTPYE （焼入無し）	65	30
			65	50
			90	30
			90	50
2穴		DTPM （高周波焼入） DTPY （焼入無し）	65	30
				40
				50
				100
			80	30
				40
				50
			90	30
				40
				50

ボルト穴1穴タイプには深さ2～3mmの目印溝を施しています。

注文例

出荷日

追加工

型番リスト

表示件数

型番

D(外径)

(mm)

T(板厚)

(mm)

Color

高周波焼入

ボルト穴数

(個)

RoHS?

最小発注数量

45	20	N(Normal)	有	1	-	1個
45	20	N(Normal)	有	1	10	1個
45	20	R(Red)	有	1	10	1個
45	20	Y(Yellow)	有	1	10	1個
45	30	N(Normal)	有	1	-	1個
45	30	N(Normal)	有	1	10	1個
45	30	R(Red)	有	1	10	1個
45	30	Y(Yellow)	有	1	10	1個
45	40	N(Normal)	有	1	-	1個
45	40	N(Normal)	有	1	10	1個
45	40	R(Red)	有	1	10	1個
45	40	Y(Yellow)	有	1	10	1個
55	20	N(Normal)	有	1	-	1個
55	20	N(Normal)	有	1	10	1個
55	20	R(Red)	有	1	10	1個
55	20	Y(Yellow)	有	1	10	1個
55	30	N(Normal)	有	1	-	1個
55	30	N(Normal)	有	1	10	1個
55	30	R(Red)	有	1	10	1個
55	30	Y(Yellow)	有	1	10	1個
55	40	N(Normal)	有	1	-	1個
55	40	N(Normal)	有	1	10	1個
55	40	R(Red)	有	1	10	1個
55	40	Y(Yellow)	有	1	10	1個
65	30	N(Normal)	有	2	-	1個
65	30	N(Normal)	有	2	10	1個
65	30	R(Red)	有	2	10	1個
65	30	Y(Yellow)	有	2	10	1個
65	40	N(Normal)	有	2	-	1個
65	40	N(Normal)	有	2	10	1個
65	40	R(Red)	有	2	10	1個
65	40	Y(Yellow)	有	2	10	1個
65	50	N(Normal)	有	2	-	1個
65	50	N(Normal)	有	2	10	1個
65	50	R(Red)	有	2	10	1個
65	50	Y(Yellow)	有	2	10	1個
65	100	N(Normal)	有	2	-	1個
65	100	N(Normal)	有	2	10	1個
65	100	R(Red)	有	2	10	1個
65	100	Y(Yellow)	有	2	10	1個
80	30	N(Normal)	有	2	-	1個
80	30	N(Normal)	有	2	10	1個
80	30	R(Red)	有	2	10	1個
80	30	Y(Yellow)	有	2	10	1個
80	40	N(Normal)	有	2	-	1個
80	40	N(Normal)	有	2	10	1個
80	40	R(Red)	有	2	10	1個
80	40	Y(Yellow)	有	2	10	1個
80	50	N(Normal)	有	2	-	1個
80	50	N(Normal)	有	2	10	1個
80	50	R(Red)	有	2	10	1個
80	50	Y(Yellow)	有	2	10	1個
90	30	N(Normal)	有	2	-	1個
90	30	N(Normal)	有	2	10	1個
90	30	R(Red)	有	2	10	1個
90	30	Y(Yellow)	有	2	10	1個
90	40	N(Normal)	有	2	-	1個
90	40	N(Normal)	有	2	10	1個
90	40	R(Red)	有	2	10	1個
90	40	Y(Yellow)	有	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	4日目
1,520円 ( 1,672円 )	4日目
- ( - )	4日目
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	4日目
1,640円 ( 1,804円 )	4日目
- ( - )	4日目
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	4日目
1,760円 ( 1,936円 )	4日目
- ( - )	3日目
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,890円 ( 2,079円 )	3日目
1,890円 ( 2,079円 )	3日目
- ( - )	3日目
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	4日目
2,010円 ( 2,211円 )	4日目
- ( - )	4日目
1,710円 ( 1,881円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	4日目
2,130円 ( 2,343円 )	4日目
- ( - )	3日目
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	3日目
2,260円 ( 2,486円 )	3日目
- ( - )	4日目
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	4日目
2,500円 ( 2,750円 )	4日目
- ( - )	3日目
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,940円 ( 3,234円 )	3日目
2,940円 ( 3,234円 )	3日目
- ( - )	3日目
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
5,990円 ( 6,589円 )	3日目
5,990円 ( 6,589円 )	3日目
- ( - )	3日目
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,630円 ( 2,893円 )	3日目
2,630円 ( 2,893円 )	3日目
- ( - )	4日目
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,870円 ( 3,157円 )	4日目
2,870円 ( 3,157円 )	4日目
- ( - )	4日目
3,070円 ( 3,377円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	4日目
3,480円 ( 3,828円 )	4日目
- ( - )	4日目
2,700円 ( 2,970円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	4日目
3,110円 ( 3,421円 )	4日目
- ( - )	4日目
3,070円 ( 3,377円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	4日目
3,480円 ( 3,828円 )	4日目

基本情報

基本情報

丸形ディスタンスプレートです。1穴タイプ、2穴タイプの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
