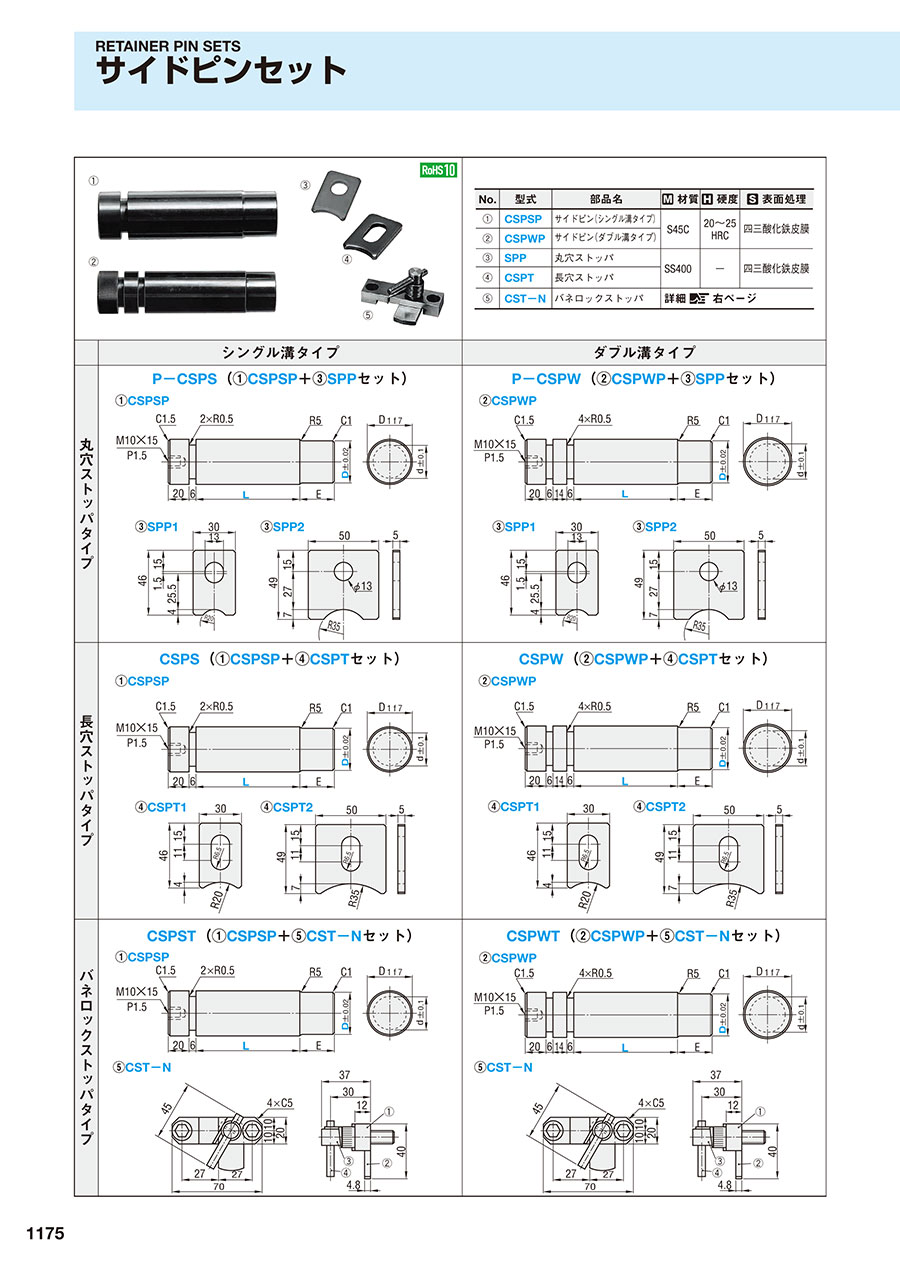

サイドピンセット

PDFP.1029

型番

商品を一つに絞り込むとこちらに型番が表示されます

サイドピンセット:関連画像
・材質表
No.型式部品名 材質 硬度 表面処理
CSPSPサイドピン(シングル溝タイプ)S45C20~25
HRC
四三酸化鉄皮膜
CSPWPサイドピン(ダブル溝タイプ)
SPP丸穴ストッパSS400四三酸化鉄皮膜
CSPT長穴ストッパ
CST-Nバネロックストッパ①SUS304
②③④S45C




シングル溝タイプ

ダブル溝タイプ









P-CSPS (①CSPSP+③SPPセット)
サイドピンセット:関連画像
P-CSPW (②CSPWP+③SPPセット)
サイドピンセット:関連画像








CSPS (①CSPSP+④CSPTセット)
サイドピンセット:関連画像
CSPW (②CSPWP+④CSPTセット)
サイドピンセット:関連画像











CSPST (①CSPSP+⑤CST-Nセット)
サイドピンセット:関連画像
CSPWT (②CSPWP+⑤CST-Nセット)
サイドピンセット:関連画像

⑤バネロックストッパタイプ-詳細-
CST-N (実用新案 59-025592)
サイドピンセット:関連画像
型番
CSPS20-40
CSPS20-60
CSPS20-80
CSPS20-[40,​60,​80]-EC[21-25/1]
CSPS30-60
CSPS30-80
CSPS30-100
CSPS30-[60,​80,​100]-EC[21-24/1]
CSPS40-60
CSPS40-80
CSPS40-100
CSPS40-120
CSPS40-[60,​80,​100,​120]-EC[25-29/1]
CSPS50-80
CSPS50-100
CSPS50-120
CSPS50-[80,​100,​120]-EC[25-29/1]
CSPS60-100
CSPS60-120
CSPS60-140
CSPS60-[100,​120,​140]-EC[25-34/1]
CSPS70-120
CSPS70-140
CSPS70-160
CSPS70-[120,​140,​160]-EC[25-34/1]
CSPSP20-40
CSPSP20-60
CSPSP20-80
CSPSP20-[40-80/20]
CSPSP30-60
CSPSP30-80
CSPSP30-100
CSPSP30-[60-100/20]
CSPSP40-60
CSPSP40-80
CSPSP40-100
CSPSP40-120
CSPSP40-[60-120/20]
CSPSP50-80
CSPSP50-100
CSPSP50-120
CSPSP50-[80-120/20]
CSPSP60-100
CSPSP60-120
CSPSP60-140
CSPSP60-[100-140/20]
CSPSP70-120
CSPSP70-140
CSPSP70-160
CSPSP70-[120-160/20]
CSPST20-40
CSPST20-60
CSPST20-80
CSPST20-[40,​60,​80]-EC[21-24/1]
CSPST20-LC[1-145/1]-EC[21-24/1]
CSPST30-60
CSPST30-80
CSPST30-100
CSPST30-[60,​80,​100]-EC[21-24/1]
CSPST30-LC[1-165/1]-EC[21-24/1]
型番通常単価スライド値引通常
出荷日
RoHSセット/単品 溝仕様 ストッパ仕様 追加工 D(径)
(mm)
L(長さ)
(mm)
適用サイドピン径(D) EC(E寸法変更)
(mm)

580円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し2040--

580円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し2060--

580円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し2080--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り2040 ~ 80-21 ~ 25

910円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し3060--

910円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し3080--

910円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し30100--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り3060 ~ 100-21 ~ 24

1,330円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し4060--

1,330円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し4080--

1,330円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し40100--

1,330円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し40120--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り4060 ~ 120-25 ~ 29

1,710円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し5080--

1,710円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し50100--

1,710円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し50120--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り5080 ~ 120-25 ~ 29

2,570円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し60100--

2,570円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し60120--

2,570円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し60140--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り60100 ~ 140-25 ~ 34

3,360円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し70120--

3,360円

あり 5日目 対応サイドピン/ストッパセットシングル溝長穴無し70140--

3,360円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝長穴無し70160--

-

3日目 対応サイドピン/ストッパセットシングル溝長穴有り70120 ~ 160-25 ~ 34

420円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し2040--

420円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し2060--

420円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し2080--

-

3日目 対応サイドピンシングル溝-有り2040 ~ 80--

750円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し3060--

750円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し3080--

750円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し30100--

-

3日目 対応サイドピンシングル溝-有り3060 ~ 100--

1,170円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し4060--

1,170円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し4080--

1,170円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し40100--

1,170円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し40120--

-

3日目 対応サイドピンシングル溝-有り4060 ~ 120--

1,500円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し5080--

1,500円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し50100--

1,500円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し50120--

-

3日目 対応サイドピンシングル溝-有り5080 ~ 120--

2,360円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し60100--

2,360円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し60120--

2,360円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し60140--

-

3日目 対応サイドピンシングル溝-有り60100 ~ 140--

3,150円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し70120--

3,150円

あり 5日目 対応サイドピン/ストッパセットシングル溝-無し70140--

3,150円

あり 在庫品1日目(当日可能) 対応サイドピンシングル溝-無し70160--

-

3日目 対応サイドピンシングル溝-有り70120 ~ 160--

1,990円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し2040--

1,990円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し2060--

1,990円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し2080--

-

3日目 対応サイドピン/ストッパセットシングル溝バネロック有り2040 ~ 80-21 ~ 24

-

4日目 対応サイドピン/ストッパセットシングル溝バネロック有り20--21 ~ 24

2,320円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し3060--

2,320円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し3080--

2,320円

あり 在庫品1日目(当日可能) 対応サイドピン/ストッパセットシングル溝バネロック無し30100--

-

3日目 対応サイドピン/ストッパセットシングル溝バネロック有り3060 ~ 100-21 ~ 24

-

4日目 対応サイドピン/ストッパセットシングル溝バネロック有り30--21 ~ 24

Loading...

規格表


サイドピンセット:関連画像
・規格表
① ②許容荷重
N {kgf}
(安全係数1)
静荷重
N {kgf}
(安全係数3)
繰返し荷重
N {kgf}
(安全係数5)
交番荷重
N {kgf}
(安全係数8)
衝撃荷重
N {kgf}
(安全係数12)
型式¥基準単価 1~19本
DD1f7dESシングル溝タイプダブル溝タイプ
TypeD-LCSPSPP-CSPSCSPSCSPSTCSPWPP-CSPWCSPWCSPWT
2022-0.020
-0.041
14252737167
{ 3790}
12356
{ 1260}
7453
{ 760}
4609
{ 470}
3138
{ 320}
シングル溝タイプ

(ピン単体)
CSPSP

(セット)
P-CSPS
CSPS
CSPST


ダブル溝タイプ

(ピン単体)
CSPWP

(セット)
P-CSPW
CSPW
CSPWT
20- 40
60
80
4205605801,9905106606702,080
3032-0.025
-0.050
2231125427
{ 12790}
41776
{ 4260}
25105
{ 2560}
15691
{ 1600}
10493
{ 1070}
30- 60
80
100
7508909102,3208009409602,370
4042303035253600
{ 25860}
84533
{ 8620}
50700
{ 5170}
31675
{ 3230}
21182
{ 2160}
40- 60
80
100
120
1,1701,3101,3302,7401,3601,5001,5202,930
5052-0.030
-0.060
4040495334
{ 50510}
165144
{ 16840}
99047
{ 10100}
61880
{ 6310}
41286
{ 4210}
50- 80
100
120
1,5001,6901,7103,0701,7901,9802,0003,350
6062503545727751
{ 74210}
242617
{ 24740}
145531
{ 14840}
91006
{ 9280}
60703
{ 6190}
60-100
120
140
2,3602,5502,5703,9202,6902,8802,9004,260
70726050990570
{101010}
330190
{ 33670}
198094
{ 20200}
123858
{ 12630}
82572
{ 8420}
70-120
140
160
3,1503,3403,3604,7203,5703,7603,7805,140
● 荷重{kgf}=荷重N×0.101972


サイドピンセット:関連画像
・規格表
■サイドピンストッパ
D
( 適用サイドピン)
型式¥基準単価
1~19本
20・30・40
丸穴
タイプ
SPP
1140
50・60・702190
20・30・40
長穴
タイプ
CSPT
1160
50・60・702210
全サイズ
バネロック
タイプ
CST-N
1,650

数量スライド価格1円未満切り捨て)
数量
区分
標準対応個別対応
大口
数 量1~1920~2930~4950~100101~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

使用例

サイドピンセット:関連画像

追加工

追加工価格も数量スライド適用 こちら

サイドピンセット:関連画像
