プレス金型部品技術窓口

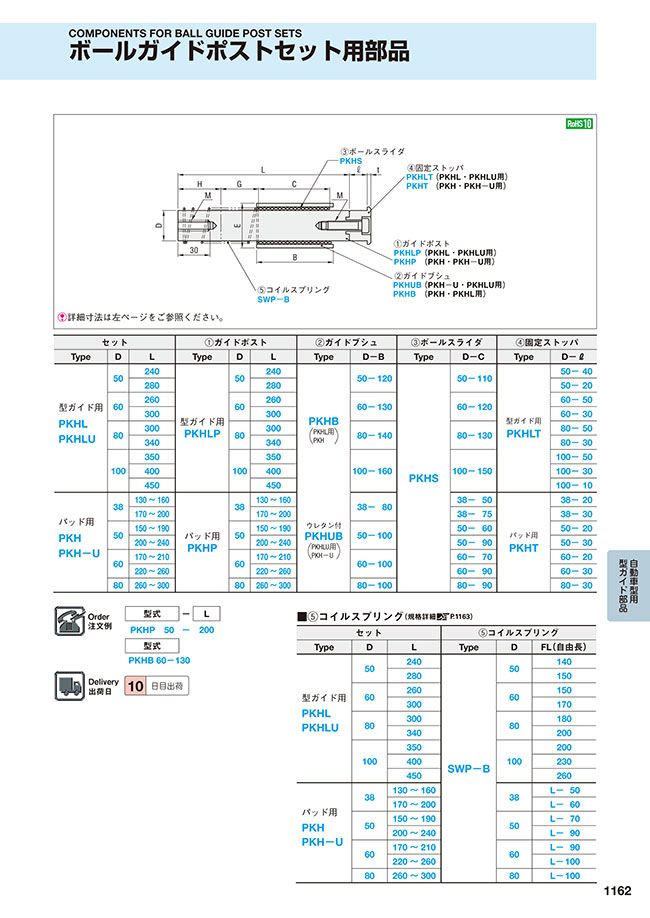

カタログ| P.1162

ミスミ

ボールガイドポストセット用部品

通常単価(税別): -

税込単価: -

通常出荷日：5日目～61日目

ボールガイドポストセット用部品となります。型ガイド用、パッド用の選択が可能です。製造工程の都合上、納期...

詳細を確認

よく一緒に見られています

ミスミ

パット用ボールガイドポストセット

通常価格(税別)： 13,690円 (税込価格：15,059円)

通常出荷日：19 日目

よく一緒に見られています

ミスミ

型ガイド用ボールガイドポストセット

通常価格(税別)： 23,960円 (税込価格：26,356円)

通常出荷日：19 日目～

無料3D-CADライブラリー申し込み受付中

未確定 90 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

詳細寸法は左ページをご参照ください。

規格表

セット			（1）ガイドポスト			（2）ガイドブシュ		（3）ボールスライダ		（4）固定ストッパ
Type	D	L	Type	D	L	Type	D-B	Type	D-C	Type	D-ℓ
型ガイド用 PKHL PKHLU	50	240	型ガイド用 PKHLP	50	240		50-120	PKHS	50-110	型ガイド用 PKHLT	50-40
	50	280		50	280		50-120		50-110		50-20
	60	260		60	260		60-130		60-120		60-50
	60	300		60	300		60-130		60-120		60-30
	80	300		80	300		80-140		80-130		80-50
	80	340		80	340		80-140		80-130		80-30
	100	350		100	350		100-160		100-150		100-50
		400			400						100-30
		450			450						100-10
パッド用 PKH PKH-U	38	130～160	パッド用 PKHP	38	130～160		38-80		38-50	パッド用 PKHT	38-20
	38	170～200		38	170～200		38-80		38-75		38-30
	50	150～190		50	150～190		50-100		50-60		50-20
	50	200～240		50	200～240		50-100		50-90		50-30
	60	170～210		60	170～210		60-100		60-70		60-20
	60	220～260		60	220～260		60-100		60-90		60-30
	80	260～300		80	260～300		80-100		80-90		80-30

注文例

出荷日

外形図・製品仕様

規格表

D₁	d	P	型式	D	FL
D₁	d	P	Type	D	FL
42.5	38.5	18	SWP-B	38	80	90	100	110	120	130	140
55.7	50.5	20		50	80	90	100	110	120	130	140	150
66.9	60.5	20		60	80	90	100	110	120	130	140	150	160	170
87.7	80.5	30		80									160	170	180	190	200
108.5	100.5	50		100													200	230	260

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：9 項目の仕様が未選択です

タイプ
- パッド/型ガイド用
- パッド用
- 型ガイド用
部品種類
- ガイドブシュ
- ガイドポスト
- スプリング
- ボールスライダ
- 固定ストッパ
D(ポスト径)(mm)
- 38
- 50
- 60
- 80
- 100
L(ポスト全長)(mm)
- 130
- 140
- 150
- 160
- 170
- 180
- 190
- 200
- 210
- 220
- 230
- 240
- 250
- 260
- 270
- 280
- 290
- 300
- 340
- 350
- 400
- 450
B(ガイドブシュ全長)(mm)
- 80
- 100
- 120
- 130
- 140
- 160
C(ボールスライダ全長)(mm)
- 50
- 60
- 70
- 75
- 90
- 110
- 120
- 130
- 150
ℓ(固定ストッパ長)(mm)
- 10
- 20
- 30
- 40
- 50
ウレタン有無
- 有
- 無
FL(自由長)(mm)
[200-260/30mm単位]
[80-200/10mm単位]
タイプ
- PKHB
- PKHLP
- PKHLT
- PKHP
- PKHS
- PKHT
- PKHUB
- SWP-B
CAD
- 2D
- 3D
出荷日
すべて
5日以内
19日以内
41日以内
61日以内

型番リスト

表示件数

型番

タイプ

部品種類

D(ポスト径)

(mm)

L(ポスト全長)

(mm)

B(ガイドブシュ全長)

(mm)

C(ボールスライダ全長)

(mm)

ℓ(固定ストッパ長)

(mm)

ウレタン有無

FL(自由長)

(mm)

RoHS2（10物質）?

最小発注数量

パッド/型ガイド用	ガイドブシュ	38	-	80	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	50	-	100	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	50	-	120	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	60	-	100	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	60	-	130	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	80	-	100	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	80	-	140	-	-	無	-	対応	1個
パッド/型ガイド用	ガイドブシュ	100	-	160	-	-	無	-	対応	1個
型ガイド用	ガイドポスト	50	240	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	50	280	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	60	260	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	60	300	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	80	300	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	80	340	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	100	350	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	100	400	-	-	-	-	-	対応	1個
型ガイド用	ガイドポスト	100	450	-	-	-	-	-	対応	1個
型ガイド用	固定ストッパ	50	-	-	-	20	-	-	対応	1個
型ガイド用	固定ストッパ	50	-	-	-	40	-	-	対応	1個
型ガイド用	固定ストッパ	60	-	-	-	30	-	-	対応	1個
型ガイド用	固定ストッパ	60	-	-	-	50	-	-	対応	1個
型ガイド用	固定ストッパ	80	-	-	-	30	-	-	対応	1個
型ガイド用	固定ストッパ	80	-	-	-	50	-	-	対応	1個
型ガイド用	固定ストッパ	100	-	-	-	10	-	-	対応	1個
型ガイド用	固定ストッパ	100	-	-	-	30	-	-	対応	1個
型ガイド用	固定ストッパ	100	-	-	-	50	-	-	対応	1個
パッド用	ガイドポスト	38	130	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	140	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	150	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	160	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	170	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	180	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	190	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	38	200	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	150	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	160	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	170	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	180	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	190	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	200	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	210	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	220	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	230	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	50	240	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	170	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	180	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	190	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	200	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	210	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	220	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	230	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	240	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	250	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	60	260	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	80	260	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	80	270	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	80	280	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	80	290	-	-	-	-	-	対応	1個
パッド用	ガイドポスト	80	300	-	-	-	-	-	対応	1個
パッド/型ガイド用	ボールスライダ	38	-	-	50	-	-	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,050円 ( 4,455円 )	19日目
8,870円 ( 9,757円 )	19日目
9,890円 ( 10,879円 )	19日目
9,770円 ( 10,747円 )	19日目
14,710円 ( 16,181円 )	19日目
26,110円 ( 28,721円 )	19日目
44,370円 ( 48,807円 )	19日目
62,130円 ( 68,343円 )	19日目
7,350円 ( 8,085円 )	19日目
8,620円 ( 9,482円 )	19日目
9,770円 ( 10,747円 )	19日目
11,040円 ( 12,144円 )	19日目
19,270円 ( 21,197円 )	19日目
20,410円 ( 22,451円 )	19日目
41,970円 ( 46,167円 )	19日目
47,920円 ( 52,712円 )	41日目
54,010円 ( 59,411円 )	19日目
2,150円 ( 2,365円 )	19日目
2,150円 ( 2,365円 )	19日目
2,540円 ( 2,794円 )	19日目
2,540円 ( 2,794円 )	19日目
3,930円 ( 4,323円 )	19日目
3,930円 ( 4,323円 )	19日目
4,180円 ( 4,598円 )	19日目
4,180円 ( 4,598円 )	19日目
4,180円 ( 4,598円 )	19日目
4,050円 ( 4,455円 )	19日目
4,050円 ( 4,455円 )	19日目
4,050円 ( 4,455円 )	19日目
4,050円 ( 4,455円 )	19日目
4,570円 ( 5,027円 )	19日目
4,570円 ( 5,027円 )	19日目
4,570円 ( 5,027円 )	19日目
4,570円 ( 5,027円 )	19日目
6,340円 ( 6,974円 )	19日目
6,340円 ( 6,974円 )	19日目
6,340円 ( 6,974円 )	19日目
6,340円 ( 6,974円 )	19日目
6,340円 ( 6,974円 )	19日目
7,350円 ( 8,085円 )	19日目
7,350円 ( 8,085円 )	19日目
7,350円 ( 8,085円 )	19日目
7,350円 ( 8,085円 )	19日目
7,350円 ( 8,085円 )	19日目
7,760円 ( 8,536円 )	19日目
7,760円 ( 8,536円 )	19日目
7,760円 ( 8,536円 )	19日目
7,760円 ( 8,536円 )	19日目
7,760円 ( 8,536円 )	19日目
8,870円 ( 9,757円 )	19日目
8,870円 ( 9,757円 )	19日目
8,870円 ( 9,757円 )	19日目
8,870円 ( 9,757円 )	19日目
8,870円 ( 9,757円 )	19日目
15,090円 ( 16,599円 )	19日目
15,090円 ( 16,599円 )	19日目
15,090円 ( 16,599円 )	19日目
15,090円 ( 16,599円 )	19日目
15,090円 ( 16,599円 )	19日目
4,690円 ( 5,159円 )	5日目

基本情報

ボールガイドポストセット用部品となります。型ガイド用、パッド用の選択が可能です。製造工程の都合上、納期を60日へと延伸しております。ご了承の程お願い申し上げます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
