プレス金型部品技術窓口
無給油ガイドブシュ
- 通常単価(税別)
- 1,610円～15,410円
- 税込単価
- 1,771円～16,951円
通常出荷日：在庫品1日目当日出荷可能
無給油ガイドブシュです。鋳物タイプ、銅合金タイプの選択が可能です。材質はねずみ鋳鉄、特殊個体潤滑剤を埋...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| 材質 | |
| GBF | FC250 |
| 特殊固体潤滑剤（埋設） | |
| GBW | 銅合金 |
| 特殊固体潤滑剤（埋設） | |
スライドは直動のみです。
規格表
| D1 | DH7 | L | h | ℓ | 型式 | |||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 50 | ±0.008 | 30 | +0.021 0 | 50 | 10 | 5 | GBF（鋳物タイプ） GBW（銅合金タイプ） | 30 |
| 60 | ±0.0095 | 40 | +0.025 0 | 60 | 40 | |||
| 70 | 50 | 75 | 15 | 10 | 50 | |||
| 80 | ±0.011 | 60 | +0.030 0 | 90 | 20 | 60 | ||
| 100 | 80 | 120 | 25 | 80 | ||||
| 120 | ±0.0125 | 100 | +0.035 0 | 150 | 100 | |||
注文例
出荷日
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
3,140円 ( 3,454円 ) | 在庫品1日目当日出荷可能 |
5,270円 ( 5,797円 ) | 在庫品1日目当日出荷可能 |
6,870円 ( 7,557円 ) | 在庫品1日目当日出荷可能 |
3,310円 ( 3,641円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
6,640円 ( 7,304円 ) | 在庫品1日目当日出荷可能 |
11,270円 ( 12,397円 ) | 在庫品1日目当日出荷可能 |
15,410円 ( 16,951円 ) | 在庫品1日目当日出荷可能 |

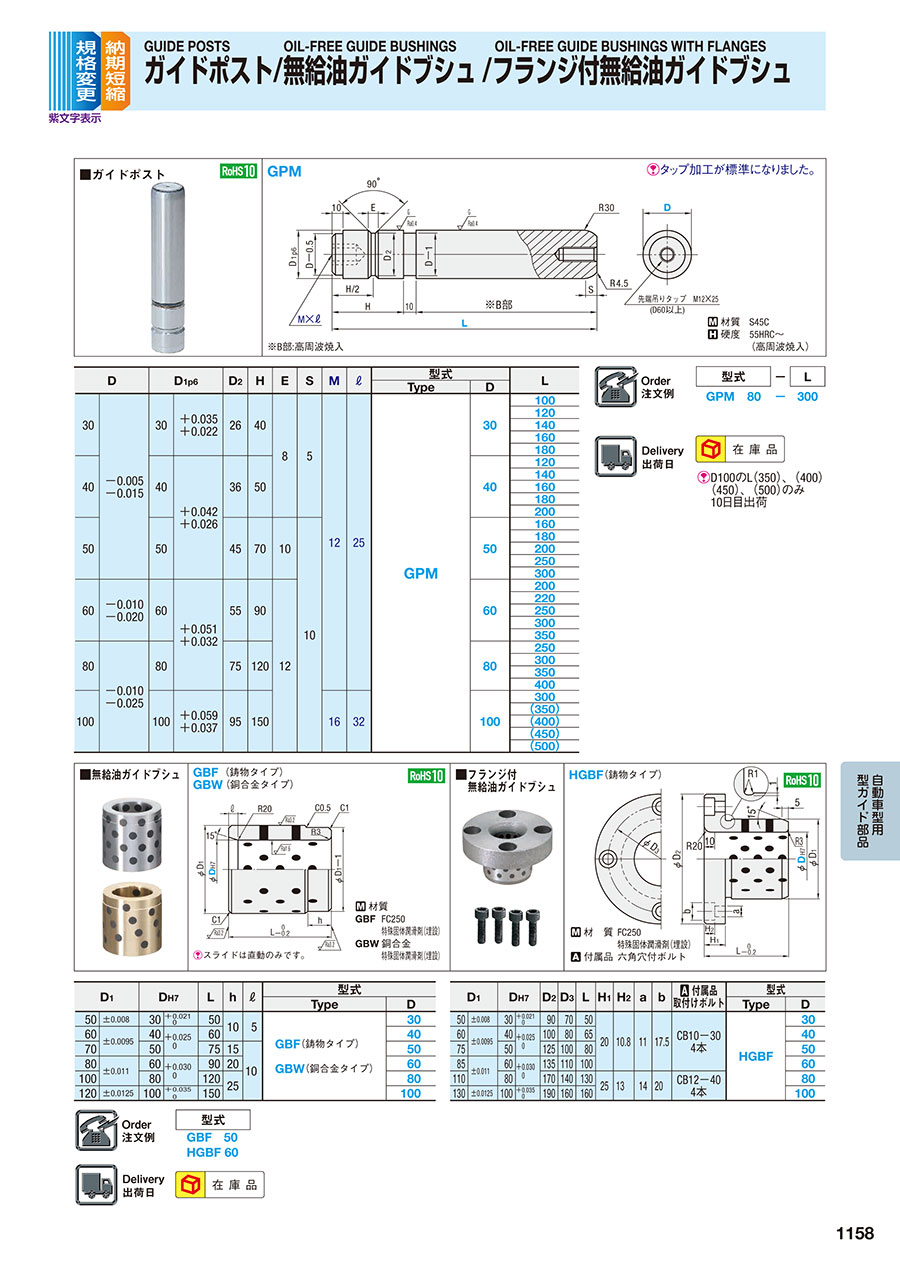

カタログ
無給油ガイドブシュのレビュー
金型製作用
5
5.02018/06/29
金型のガイドに使用しております。
納期が短く満足しております。
1人が参考にしています。
