ガイドブシュ プレーンタイプ
- 通常単価(税別)
- 700円～11,500円
- 税込単価
- 770円～12,650円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
プレーンタイプのガイドブシュです。材質はねずみ鋳鉄です。ボルト、ノックピンは付属しません。
未確定：候補が133型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様

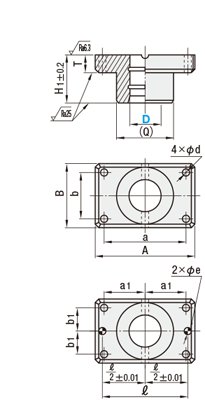

プレーンガイドブシュMGBMGBP（ノック穴付）
[ M ]材質 FC250
[ ! ]ボルト・ノックピンは付属しません。
[ ! ]（ ）寸法は参考値です。
規格表
| 型式 | A | B | a | b | d | H1 | T | （Q） | eH7 | ℓ | a1 | b1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||||
| MGB MGBP | 20 | +0.041 +0.031 | 74 | 44 | 56 | 30 | 6.6 | 40 | 15 | 42 | 6 | +0.012 0 | 56 | 28 | 15 |
| 25 | 84 | 48 | 66 | 9 | 45 | 20 | 46 | 8 | +0.015 0 | 66 | 33 | ||||
| 32 | +0.047 +0.037 | 100 | 58 | 76 | 36 | 11 | 50 | 56 | 76 | 38 | 18 | ||||
| 38 | +0.049 +0.037 | 130 | 75 | 100 | 44 | 60 | 25 | 73 | 10 | 100 | 50 | 22 | |||
| 50 | +0.052 +0.037 | 155 | 90 | 125 | 60 | 14 | 85 | 87 | 125 | 62.5 | 30 | ||||
| 60 | +0.061 +0.043 | 190 | 120 | 150 | 80 | 18 | 100 | 30 | 116 | 13 | +0.018 0 | 150 | 75 | 40 | |
| 80 | +0.063 +0.043 | 230 | 150 | 180 | 110 | 22 | 130 | 35 | 145 | 16 | 190 | 90 | 55 | ||
[ ! ]型式の最後にMWをご指定いただいた場合、ノックピン落下防止用ワッシャ（>> P.1145）を付属し出荷いたします（MGBPの在庫品）。
MWご指定による出荷日の変更はございません。該当するMWは>> P.1132追加工欄をご参照ください。
注文例
| 型式 | － | (MW) |
| MGBP25 |
出荷日
・MGB（P）· D20～60
 | 在庫品 |
・MGB（P） D80
| 3 | 日目出荷 |
追加工
| 型式 | － | (W・B・BKC) |
| MGBP 50 | － | BKC |
| 3 | 日目出荷 |
| 急 | ストークT |
| 急 | ストークA |
[ NG ]φD80はストーク適用不可
| 追加工 | 記号 | 詳細 |
 | ブシュ W | ストロークエンドブロック取り付け用のタップ加工をします。 追加工詳細>>こちら [ NG ]D20適用不可 [ NG ]MAB・MABPは適用不可 |
ブシュ側  | ブシュ B | ツバ面を加工します。 逆タイプで使用すると型高さを低くできます。 追加工詳細>>こちら |
| 追加工 | 記号 | 詳細 | |||||||||||||||
 | BKC | ブシュ側H1寸法公差変更します。 H1±0.2 ⇒ ±0.1 [ NG ]D20適用不可 | |||||||||||||||
 | MW | ノックピン落下防止用ワッシャ MW(>>こちら)を付属します。 [ ! ]数量1につき、1対(2枚組)が [ ! ]MGBP・MGBZP・MABPの在庫品・ |
| ||||||||||||||
[ ! ]在庫品型式にMWコードをご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MGBP・MGBZP・MABP）いたします。
>> P.1131
