ガイドホルダ
- 通常単価(税別)
- 700円～10,360円
- 税込単価
- 770円～11,396円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ガイドポスト用ホルダとなります。材質はねずみ鋳鉄となります。
未確定：候補が142型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

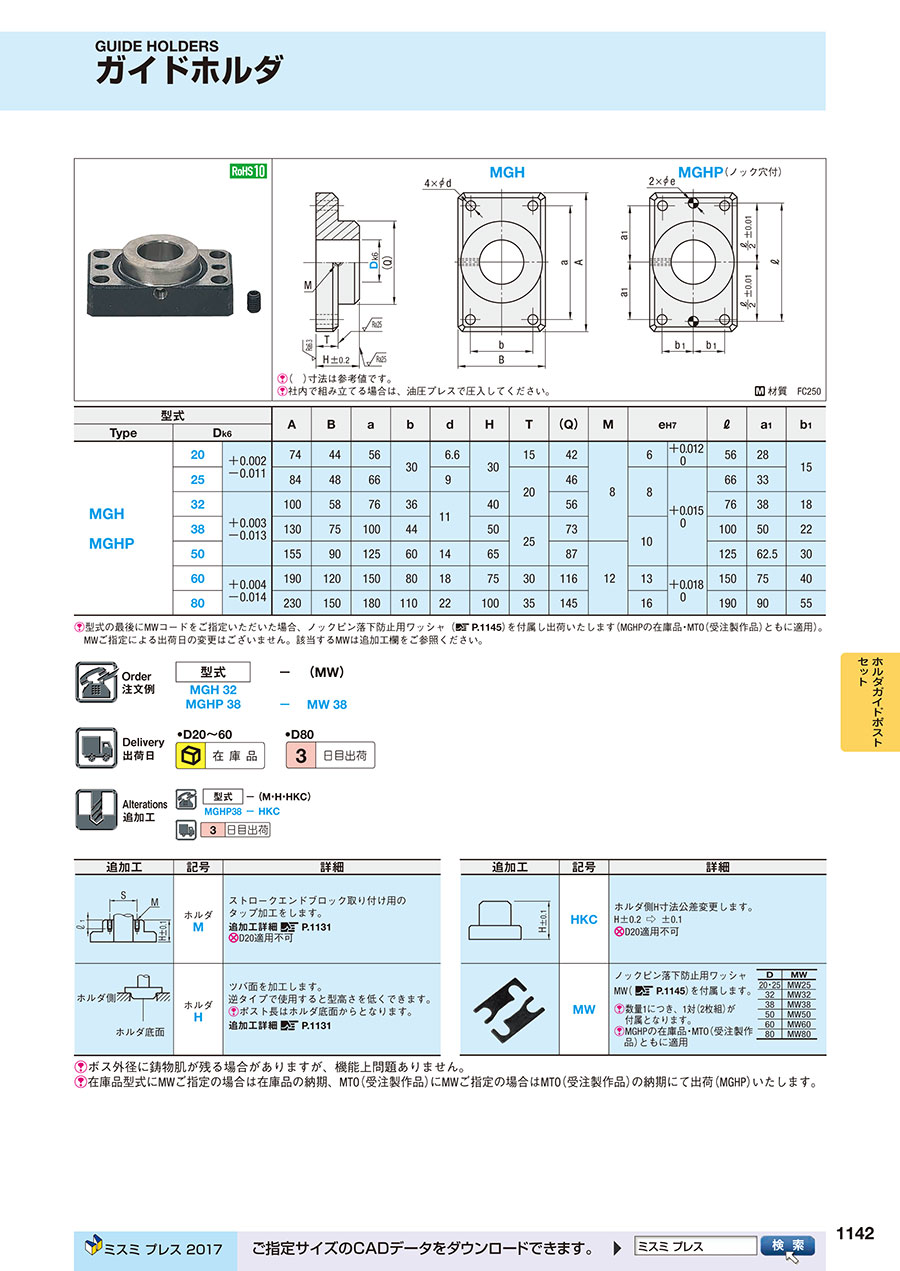

外形図・製品仕様

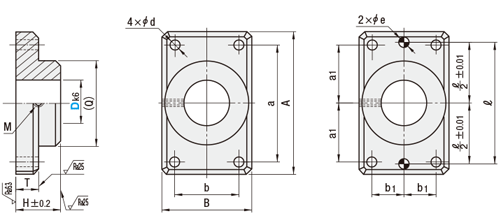

MGHMGHP（ノック穴付）
[ ! ]（ ）寸法は参考値です。
[ ! ]社内で組み立てる場合は、油圧プレスで圧入してください。
[ M ]材質 FC250
規格表
| 型式 | A | B | a | b | d | H | T | （Q） | M | eH7 | ℓ | a1 | b1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Dk6 | |||||||||||||||
| MGH MGHP | 20 | +0.002 -0.011 | 74 | 44 | 56 | 30 | 6.6 | 30 | 15 | 42 | 8 | 6 | +0.012 0 | 56 | 28 | 15 |
| 25 | 84 | 48 | 66 | 9 | 20 | 46 | 8 | +0.015 0 | 66 | 33 | ||||||
| 32 | +0.003 -0.013 | 100 | 58 | 76 | 36 | 11 | 40 | 56 | 76 | 38 | 18 | |||||
| 38 | 130 | 75 | 100 | 44 | 50 | 25 | 73 | 10 | 100 | 50 | 22 | |||||
| 50 | 155 | 90 | 125 | 60 | 14 | 65 | 87 | 12 | 125 | 62.5 | 30 | |||||
| 60 | +0.004 -0.014 | 190 | 120 | 150 | 80 | 18 | 75 | 30 | 116 | 13 | +0.018 0 | 150 | 75 | 40 | ||
| 80 | 230 | 150 | 180 | 110 | 22 | 100 | 35 | 145 | 16 | 190 | 90 | 55 | ||||
[ ! ]型式の最後にMWコードをご指定いただいた場合、ノックピン落下防止用ワッシャ（>> P.1145）を付属し出荷いたします（MGHPの在庫品・MTO（受注製作品）ともに適用）。
MWご指定による出荷日の変更はございません。該当するMWは追加工欄をご参照ください。
注文例
| 型式 | － | (MW) | |
| MGH 32 | |||
| MGHP 38 | － | MW 38 |
出荷日
・D20～60
 | 在庫品 |
・D80
| 3 | 日目出荷 |
追加工
| 型式 | － | (M・H・HKC) |
| MGHP38 | － | HKC |
| 3 | 日目出荷 |
| 追加工 | 記号 | 詳細 |
 | ホルダ M | ストロークエンドブロック取り付け用の タップ加工をします。 追加工詳細>>こちら [ NG ]D20適用不可 |
| ホルダ側 ホルダ底面  | ホルダ H | ツバ面を加工します。 逆タイプで使用すると型高さを低くできます。 [ ! ]ポスト長はホルダ底面からとなります。 追加工詳細>>こちら |
| 追加工 | 記号 | 詳細 | |||||||||||||||
 | HKC | ホルダ側H寸法公差変更します。 H±0.2 ⇒ ±0.1 [ NG ]D20適用不可 | |||||||||||||||
 | MW | ノックピン落下防止用ワッシャ MW(>>こちら)を付属します。 [ ! ]数量1につき、1対(2枚組)が [ ! ]MGHPの在庫品・MTO(受注製作 |
| ||||||||||||||
[ ! ]在庫品型式にMWご指定の場合は在庫品の納期、MTO（受注製作品）にMWご指定の場合はMTO（受注製作品）の納期にて出荷（MGHP）いたします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 3日目 |
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 3日目 |
1,120円 ( 1,232円 ) | 3日目 |
740円 ( 814円 ) | 3日目 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 3日目 |
1,340円 ( 1,474円 ) | 3日目 |
960円 ( 1,056円 ) | 3日目 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 3日目 |
1,870円 ( 2,057円 ) | 3日目 |
1,360円 ( 1,496円 ) | 3日目 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
3,940円 ( 4,334円 ) | 3日目 |
3,680円 ( 4,048円 ) | 3日目 |
3,180円 ( 3,498円 ) | 3日目 |
4,330円 ( 4,763円 ) | 在庫品1日目当日出荷可能 |
5,600円 ( 6,160円 ) | 3日目 |
4,970円 ( 5,467円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
7,690円 ( 8,459円 ) | 3日目 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 3日目 |
1,620円 ( 1,782円 ) | 3日目 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 3日目 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,670円 ( 1,837円 ) | 3日目 |
1,820円 ( 2,002円 ) | 3日目 |
1,550円 ( 1,705円 ) | 3日目 |
1,550円 ( 1,705円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,170円 ( 1,287円 ) | 3日目 |
1,550円 ( 1,705円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,320円 ( 1,452円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,320円 ( 1,452円 ) | 3日目 |
1,700円 ( 1,870円 ) | 3日目 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 3日目 |
2,020円 ( 2,222円 ) | 3日目 |
1,740円 ( 1,914円 ) | 3日目 |
1,740円 ( 1,914円 ) | 3日目 |
1,890円 ( 2,079円 ) | 3日目 |
1,890円 ( 2,079円 ) | 3日目 |
1,890円 ( 2,079円 ) | 3日目 |
1,360円 ( 1,496円 ) | 3日目 |
1,740円 ( 1,914円 ) | 3日目 |
1,890円 ( 2,079円 ) | 3日目 |
1,510円 ( 1,661円 ) | 3日目 |
1,890円 ( 2,079円 ) | 3日目 |
