プレス金型部品技術窓口
シャンク
- chemSHERPA対応品あり
- 通常単価(税別)
- 390円～1,290円
- 税込単価
- 429円～1,419円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ダイセット用シャンクとなります。材質は機械構造用炭素鋼です。
- セット/単品/小物
- 小物
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

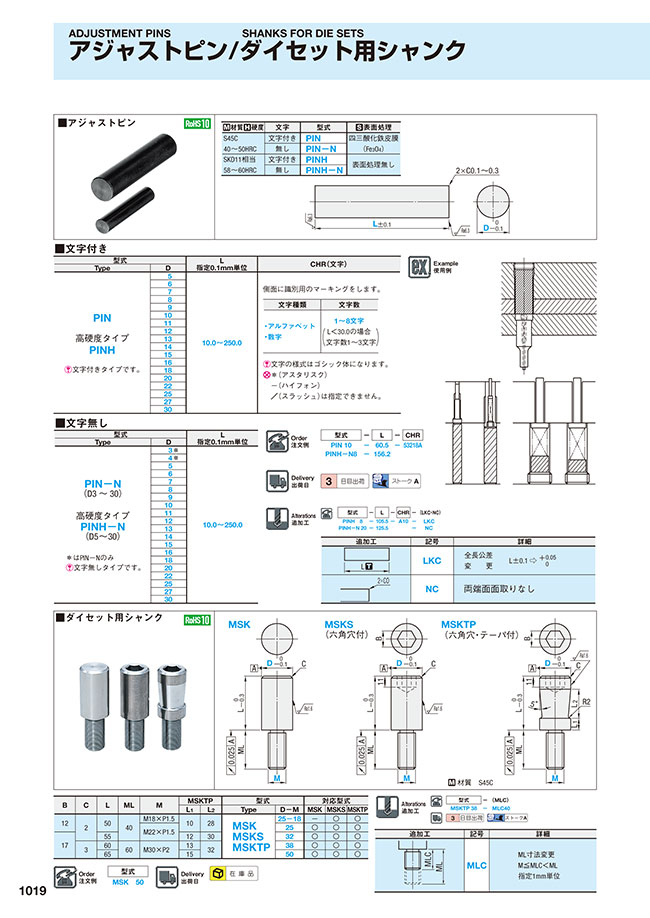

外形図・製品仕様
材質 S45C
規格表
| B | C | L | ML | M | MSKTP | 型式 | 対応型式 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | Type | D-M | MSK | MSKS | MSKTP | |||||
| 12 | 2 | 50 | 40 | M18×P1.5 | 10 | 28 | MSK MSKS MSKTP | 25-18 | - | ○ | ○ |
| M22×P1.5 | 25 | ○ | ○ | ○ | |||||||
| 17 | 55 | 12 | 30 | 32 | ○ | ○ | ○ | ||||
| 3 | 60 | 60 | M30×P2 | 13 | 32 | 38 | ○ | ○ | ○ | ||
| 65 | 15 | 50 | ○ | ○ | ○ | ||||||
注文例
出荷日
追加工
絞り込み条件：5 項目の仕様が未選択です
D(ポスト径)(mm)
- 25
- 32
- 38
- 50
M(ねじ呼び)(mm)
- M18
- M22
- M30
追加工MLC(ML寸法変更)(mm)
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
六角穴
- 有
- 無
テーパ
- 有
- 無
タイプ
- MSK
- MSKS
- MSKTP
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
560円 ( 616円 ) | 3日目 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 3日目 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
840円 ( 924円 ) | 3日目 |
詳細情報
基本情報
ダイセット用シャンクとなります。材質は機械構造用炭素鋼です。
シャンクのレビュー
シャンク
4
4.02018/05/28
形状、取付け共サイズ、精度共に満足しているが、
ネジのサイズ（細目やＭ20）などをオプション等で指定ができると、より幅広...もっと読む
5人が参考にしています。
プレス金型に使用
4
4.02023/05/25
短納期で助かります。
C面サイズがオプションで選べると助かります。
0人が参考にしています。
金型
3
3.02022/03/29
定期的に部品として使用しています。製品は良いものです。
C面の指定が出来ると☆５なのですが、ひと手間かかっています。
0人が参考にしています。
プレス型用シャンク
3
3.02021/10/07
φ32をフタバのスチールダイセットに付ける用に購入しましたが、ネジ径が合わず取付できませんでした。
M18も設定していた...もっと読む
0人が参考にしています。
小型の金型に
5
5.02021/09/13
小型の金型には必需品なので、安価で早い納期は助かります。
落下防止溝や六角穴も付いているのでとても良いです。
0人が参考にしています。
