ボールガイド用スプリング
- 通常単価(税別)
- 170円～1,280円
- 税込単価
- 187円～1,408円
通常出荷日：在庫品1日目当日出荷可能
ボールガイド用スプリングとなります。材質はピアノ線となります。
- セット/単品/小物
- 小物
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

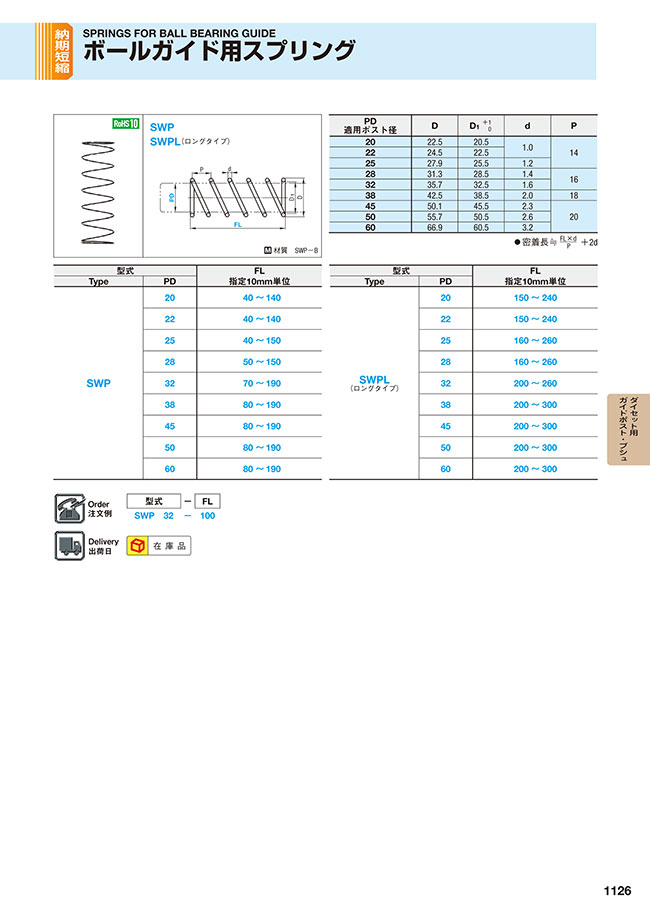

外形図・製品仕様
SWP
SWPL（ロングタイプ）
SWPL（ロングタイプ）
[ M ]材質 SWP-B
| PD 適用ポスト径 | D | D1 +1/0 | d | P |
|---|---|---|---|---|
| 20 | 22.5 | 20.5 | 1.0 | 14 |
| 22 | 24.5 | 22.5 | ||
| 25 | 27.9 | 25.5 | 1.2 | |
| 28 | 31.3 | 28.5 | 1.4 | 16 |
| 32 | 35.7 | 32.5 | 1.6 | |
| 38 | 42.5 | 38.5 | 2.0 | 18 |
| 45 | 50.1 | 45.5 | 2.3 | 20 |
| 50 | 55.7 | 50.5 | 2.6 | |
| 60 | 66.9 | 60.5 | 3.2 |
● 密着長≒ FL×dP ＋2d
規格表
| 型式 | FL 指定10mm単位 | ||
|---|---|---|---|
| Type | PD | ||
| SWP | 20 | 40～140 | |
| 22 | 40～140 | ||
| 25 | 40～150 | ||
| 28 | 50～150 | ||
| 32 | 50～190 | ||
| 38 | 60～190 | ||
| 45 | 80～190 | ||
| 50 | 70～190 | ||
| 60 | 80～190 | ||
| 型式 | FL 指定10mm単位 | |
|---|---|---|
| Type | PD | |
| SWPL （ロングタイプ） | 20 | 150～240 |
| 22 | 150～240 | |
| 25 | 160～260 | |
| 28 | 160～260 | |
| 32 | 200～260 | |
| 38 | 200～300 | |
| 45 | 200～300 | |
| 50 | 200～300 | |
| 60 | 200～300 | |
注文例
| 型式 | － | FL |
| SWP 32 | － | 100 |
出荷日
 | 在庫品 |
絞り込み条件：2 項目の仕様が未選択です
PD(ポスト径)(mm)
- 20
- 22
- 25
- 28
- 32
- 38
- 45
- 50
- 60
FL(スプリング長)(mm)
- 40
- 50
- 60
- 70
- 80
- 90
- 100
- 110
- 120
- 130
- 140
- 150
- 160
- 170
- 180
- 190
- 200
- 210
- 220
- 230
- 240
- 250
- 260
- 270
- 280
- 290
- 300
タイプ
- SWP
- SWPL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ボールガイド用スプリングとなります。材質はピアノ線となります。
ボールガイド用スプリングのレビュー
金型
5
5.02022/03/15
ほかのメーカーより安いので購入しました。
とくに問題なく使えています。
0人が参考にしています。
金型部品
5
5.02021/02/24
安価ではありますが、何の問題もなく使用しています。また機会があったら購入したいです。
0人が参考にしています。
ばね
4
4.02020/05/30
内径外径や長さなど細かい寸法が記載されているので、欲しかったサイズのものが手に入りました
0人が参考にしています。
交換部品
3
3.02019/11/08
スプリングがダメになり交換しました。交換部品なので何も問題なく使用できます。
0人が参考にしています。
金型のガイドポスト用
5
5.02019/06/18
この部品については1度購入すれば、劣化で交換ということが今まで1度もありません。
0人が参考にしています。
