プレス金型部品技術窓口
型番

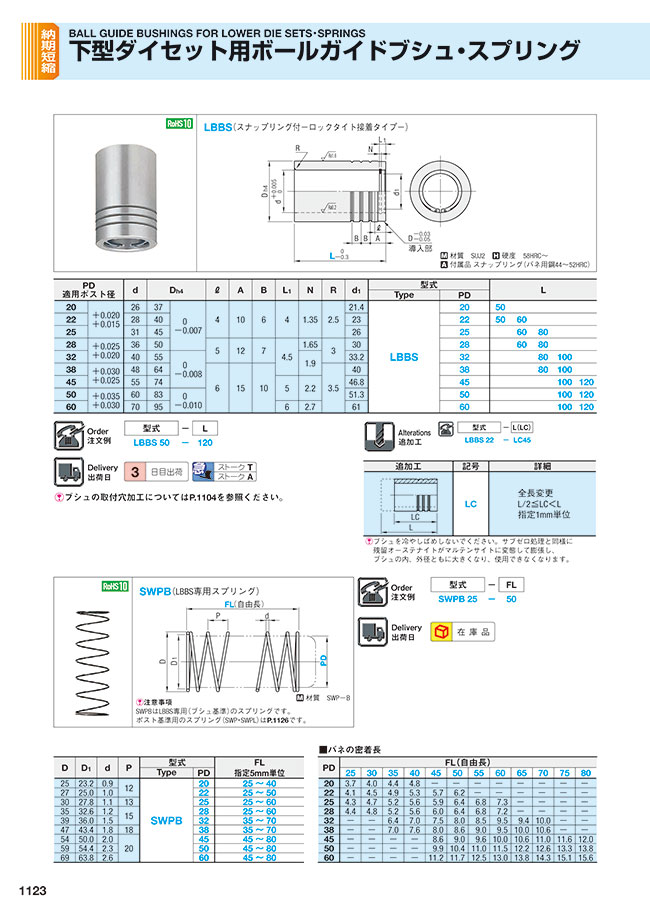

外形図・製品仕様
材質 SWP-B
注意事項
SWPBはLBBS専用（ブシュ基準）のスプリングです。
ポスト基準用のスプリング（SWP・SWPL）は P.1126です。
規格表
| D | D1 | d | P | 型式 | FL 指定5mm単位 | |
|---|---|---|---|---|---|---|
| Type | PD | |||||
| 25 | 23.2 | 0.9 | 12 | SWPB | 20 | 25～40 |
| 27 | 25.0 | 1.0 | 22 | 25～50 | ||
| 30 | 27.8 | 1.1 | 13 | 25 | 25～60 | |
| 35 | 32.6 | 1.2 | 15 | 28 | 25～60 | |
| 39 | 36.0 | 1.5 | 32 | 35～70 | ||
| 47 | 43.4 | 1.8 | 18 | 38 | 35～70 | |
| 54 | 50.0 | 2.0 | 20 | 45 | 45～80 | |
| 59 | 54.4 | 2.3 | 50 | 45～80 | ||
| 69 | 63.8 | 2.6 | 60 | 45～80 | ||
■バネの密着長
| PD | FL（自由長） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
| 20 | 3.7 | 4.0 | 4.4 | 4.8 | - | - | - | - | - | - | - | - |
| 22 | 4.1 | 4.5 | 4.9 | 5.3 | 5.7 | 6.2 | - | - | - | - | - | - |
| 25 | 4.3 | 4.7 | 5.2 | 5.6 | 5.9 | 6.4 | 6.8 | 7.3 | - | - | - | - |
| 28 | 4.4 | 4.8 | 5.2 | 5.6 | 6.0 | 6.4 | 6.8 | 7.2 | - | - | - | - |
| 32 | - | - | 6.4 | 7.0 | 7.5 | 8.0 | 8.5 | 9.5 | 9.4 | 10.0 | - | - |
| 38 | - | - | 7.0 | 7.6 | 8.0 | 8.6 | 9.0 | 9.5 | 10.0 | 10.6 | - | - |
| 45 | - | - | - | - | 8.6 | 9.0 | 9.6 | 10.0 | 10.6 | 11.0 | 11.6 | 12.0 |
| 50 | - | - | - | - | 9.9 | 10.4 | 11.0 | 11.5 | 12.2 | 12.6 | 13.3 | 13.8 |
| 60 | - | - | - | - | 11.2 | 11.7 | 12.5 | 13.0 | 13.8 | 14.3 | 15.1 | 15.6 |
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
PD(ポスト径)(mm)
- 20
- 22
- 25
- 28
- 32
- 38
- 45
- 50
- 60
FL(スプリング長)(mm)
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
タイプ
- SWPB
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
下型ダイセット用ボールガイドブシュ向けLBBS専用スプリングです。材質はピアノ線です。
ダイセット用ボールガイドブシュ -LBBS用スプリング-のレビュー
金型用
3
3.02023/06/07
問題なく使用できていますが、ものによって精度にバラつきがあるのが残念なところです。
0人が参考にしています。
よくあるご質問（FAQ）
QLBBSのスナップリングだけ交換する事は可能でしょうか。
A
可能です。詳しくはこちら をご参照ください。
