オチアイ

丸R形止め輪（IRTW）

Name: 丸R形止め輪（IRTW）
Brand: オチアイ
SKU: 221000531611
Rating: 4.4 (5 reviews)

カタログ

通常単価(税別): 300円～3,100円

税込単価: 330円～3,410円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・クリアランス内径（外径）が穴用（軸用）C形止め輪に比べ小さく、相手物への干渉が軽減されていま...

詳細を確認

4.44.4

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています

オチアイ

C形止め輪（軸用）

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

よく一緒に見られています

オチアイ

C形止め輪（穴用）

通常価格(税別)： 290円 (税込価格：319円)

通常出荷日：在庫品1日目

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

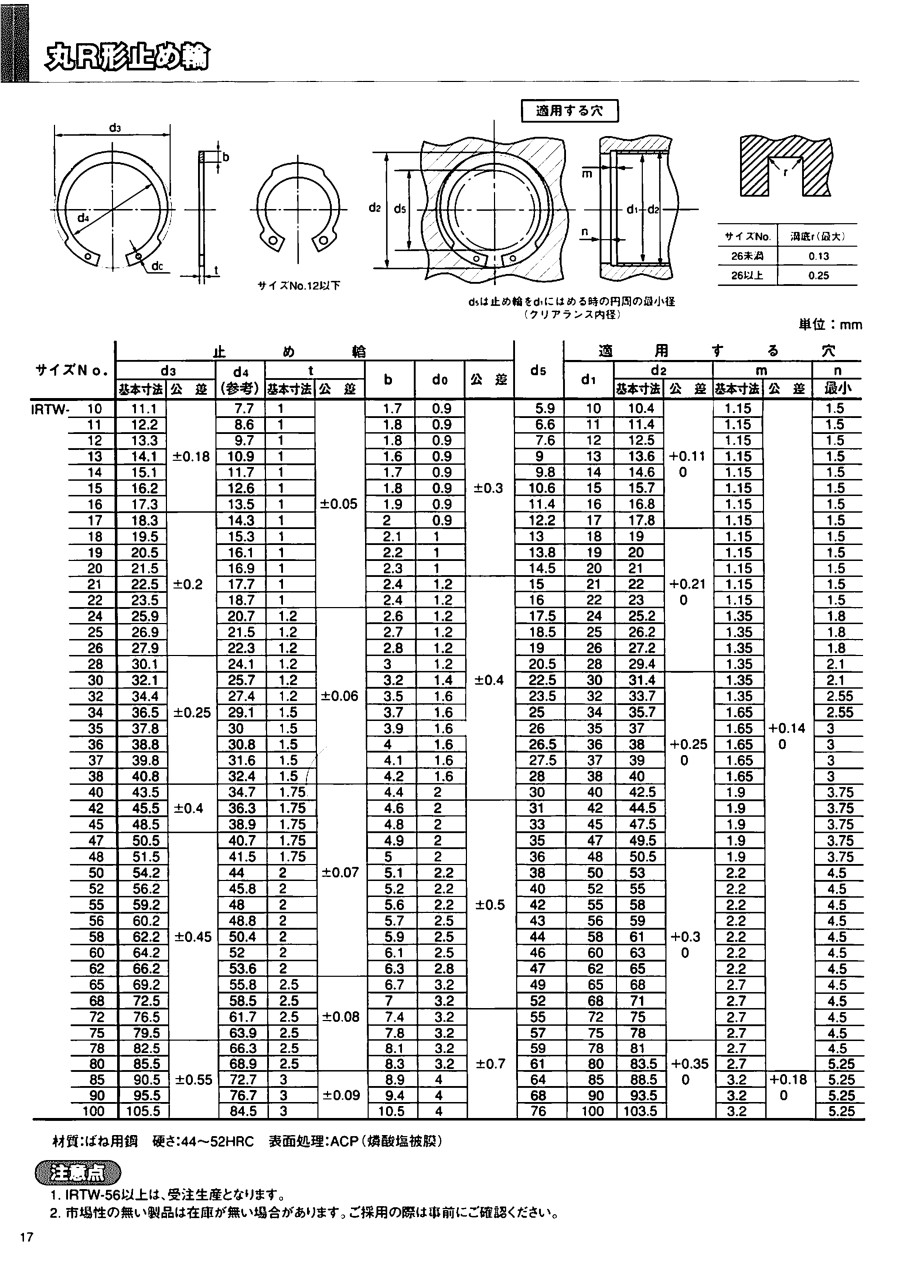

外形図

d5は止め輪をd1にはめる時の円周の最小径、クリアランス内径
d3は輪郭形状に沿った抜け部（空隙部）を測定しております。

規格表

単位:mm

サイズ NO.	止め輪								d5	適用する穴
	d3		d4	t		b	d0	普通寸法差		d1	d2		m		n
	基本寸法	寸法差	(参考)	基本寸法	寸法差	b	d0	普通寸法差		d1	基本寸法	寸法差	基本寸法	寸法差	最小
IRTW-10	11.1	±0.18	7.7	1	±0.05	1.7	0.9	±0.3	5.9	10	10.4	+0.11 0	1.15	+0.14 0	1.5
IRTW-11	12.2		8.6			1.8			6.6	11	11.4
IRTW-12	13.3		9.7			1.8			7.6	12	12.5
IRTW-13	14.1		10.9			1.6			9	13	13.6
IRTW-14	15.1		11.7			1.7			9.8	14	14.6
IRTW-15	16.2		12.6			1.8			10.6	15	15.7
IRTW-16	17.3		13.5			1.9			11.4	16	16.8
IRTW-17	18.3	±0.2	14.3			2			12.2	17	17.8
IRTW-18	19.5		15.3			2.1	1		13	18	19	+0.21 0
IRTW-19	20.5		16.1			2.2			13.8	19	20
IRTW-20	21.5		16.9			2.3			14.5	20	21
IRTW-21	22.5		17.7			2.4	1.2	±0.4	15	21	22
IRTW-22	23.5		18.7			2.4			16	22	23
IRTW-24	25.9		20.7	1.2	±0.06	2.6			17.5	24	25.2		1.35		1.8
IRTW-25	26.9		21.5			2.7			18.5	25	26.2
IRTW-26	27.9		22.3			2.8			19	26	27.2
IRTW-28	30.1	±0.25	24.1			3			20.5	28	29.4				2.1
IRTW-30	32.1		25.7			3.2	1.4		22.5	30	31.4	+0.25 0			2.1
IRTW-32	34.4		27.4			3.5	1.6		23.5	32	33.7				2.55
IRTW-34	36.5		29.1	1.5		3.7			25	34	35.7		1.65		2.55
IRTW-35	37.8		30			3.9			26	35	37				3
IRTW-36	38.8		30.8			4			26.5	36	38
IRTW-37	39.8		31.6			4.1			27.5	37	39
IRTW-38	40.8		32.4			4.2			28	38	40
IRTW-40	43.5	±0.45	34.7	1.75	±0.07	4.4	2		30	40	42.5				3.75
IRTW-42	45.5	±0.45	36.3	1.75	±0.07	4.6		±0.5	31	42	44.5	+0.25 0	1.9
IRTW-45	48.5	±0.45	38.9			4.8			33	45	47.5			+0.14 0
IRTW-47	50.5	±0.45	40.7			4.9			35	47	49.5
IRTW-48	51.5		41.5			5			36	48	50.5	+0.3 0
IRTW-50	54.2		44	2		5.1	2.2		38	50	53		2.2		4.5
IRTW-52	56.2		45.8			5.2			40	52	55
IRTW-55	59.2		48			5.6			42	55	58
IRTW-56	60.2		48.8			5.7	2.5		43	56	59
IRTW-58	62.2		50.4			5.9			44	58	61
IRTW-60	64.2		52			6.1			46	60	63
IRTW-62	66.2		53.6			6.3	2.8		47	62	65
IRTW-65	69.2		55.8	2.5	±0.08	6.7	3.2		49	65	68		2.7
IRTW-68	72.5		58.5			7			52	68	71
IRTW-72	76.5		61.7			7.4		±0.7	55	72	75
IRTW-75	79.5		63.9			7.8			57	75	78
IRTW-78	82.5	±0.55	66.3			8.1			59	78	81	+0.35 0
IRTW-80	85.5		68.9			8.3			61	80	83.5				5.25
IRTW-85	90.5		72.7	3	±0.09	8.9	4		64	85	88.5		3.2	+0.18 0
IRTW-90	95.5		76.7	3	±0.09	9.4	4		68	90	93.5		3.2	+0.18 0

型番リスト

表示件数

型番

呼び（d1）

材質

適用する軸または穴d1(参考)

(mm)

適用する軸または穴d2(参考)

(mm)

販売単位

軸/穴/溝呼び径(参考)

(mm)

表面処理

RoHS?

最小発注数量

10	スチール	10	10.4	-	10	燐酸塩被膜	10	1個
11	スチール	11	11.4	-	11	燐酸塩被膜	10	1個
12	スチール	12	12.5	-	12	燐酸塩被膜	10	1個
13	スチール	13	13.6	-	13	燐酸塩被膜	10	1個
14	スチール	14	14.6	-	14	燐酸塩被膜	10	1個
15	スチール	15	15.7	-	15	燐酸塩被膜	10	1個
16	スチール	16	16.8	-	16	燐酸塩被膜	10	1個
17	スチール	17	17.8	-	17	燐酸塩被膜	10	1個
18	スチール	18	19	-	18	燐酸塩被膜	10	1個
19	スチール	19	20	-	19	燐酸塩被膜	10	1個
20	スチール	20	21	-	20	燐酸塩被膜	10	1個
21	スチール	21	22	-	21	燐酸塩被膜	10	1個
22	スチール	22	23	-	22	燐酸塩被膜	10	1個
24	スチール	24	25.2	-	24	燐酸塩被膜	10	1個
28	スチール	28	29.4	-	28	燐酸塩被膜	10	1個
30	スチール	30	31.4	-	30	燐酸塩被膜	10	1個
32	スチール	32	33.7	-	32	燐酸塩被膜	10	1個
34	スチール	34	35.7	-	34	燐酸塩被膜	10	1個
35	スチール	35	37	-	35	燐酸塩被膜	10	1個
36	スチール	36	38	-	36	燐酸塩被膜	10	1個
38	スチール	38	40	-	38	燐酸塩被膜	10	1個
40	スチール	40	42.5	-	40	燐酸塩被膜	10	1個
42	スチール	42	44.5	-	42	燐酸塩被膜	10	1個
45	スチール	45	47.5	-	45	燐酸塩被膜	10	1個
47	スチール	47	49.5	-	47	燐酸塩被膜	10	1個
48	スチール	48	50.5	-	48	燐酸塩被膜	10	1個
50	スチール	50	53	-	50	燐酸塩被膜	10	1個
52	スチール	52	55	-	52	燐酸塩被膜	10	1個
55	スチール	55	58	-	55	燐酸塩被膜	10	1個
56	スチール	56	59	-	56	燐酸塩被膜	10	1個
58	スチール	58	61	-	58	燐酸塩被膜	10	1個
60	スチール	60	63	-	60	燐酸塩被膜	10	1個
62	スチール	62	65	-	62	燐酸塩被膜	10	1個
65	スチール	65	68	-	65	燐酸塩被膜	10	1個
68	スチール	68	71	-	68	燐酸塩被膜	10	1個
72	スチール	72	75	-	72	燐酸塩被膜	10	1個
75	スチール	75	78	-	75	燐酸塩被膜	10	1個
78	スチール	78	81	-	78	燐酸塩被膜	10	1個
80	スチール	80	83.5	-	80	燐酸塩被膜	10	1個
85	スチール	85	88.5	-	85	燐酸塩被膜	10	1個
90	スチール	90	93.5	-	90	燐酸塩被膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	1日目
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	1日目
530円 ( 583円 )	1日目
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	1日目
810円 ( 891円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	1日目
1,630円 ( 1,793円 )	1日目
3,100円 ( 3,410円 )	1日目
610円 ( 671円 )	1日目
640円 ( 704円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・クリアランス内径（外径）が穴用（軸用）C形止め輪に比べ小さく、相手物への干渉が軽減されています
・C形止め輪に比べ、溝への接触面積が少ないためスラスト荷重が約2/3程度となります

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｃ形止め輪（穴用）
ミスミブランドのＣ型止め輪（穴用）です。全商品当日出荷可能です。
ミスミ
スナップリングプライヤー
ミスミブランドのスナップリングプライヤーです。全商品当日出荷可能です。
ミスミ
ナットＪＩＳ１種－箱販売－
「丸R形止め輪（穴用）」と併せて使用しゆるみ止めをするワッシャーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸R形止め輪（IRTW）のレビュー

4.4平均満足度：4.45件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

止め輪

満足度：4.02023/06/29

少量でも安価に購入できるのでいつも利用させていただいています。また購入したいと思います。

0人が参考にしています。

プーリー

満足度：5.02021/07/06

いつもは別ルート購入ですがバラ買いができ単価も安いのでこれからはミスミで購入しようと思います。

0人が参考にしています。

エアシリンダのロッドパッキン交換用

満足度：5.02020/01/06

一般的な止め輪ではなく、当該規格のものが使用されていたため、１個単位での購入ができ、非常にありがたかった。相手物への...もっと読む

0人が参考にしています。

機械修理用

満足度：4.02019/10/03

一般的なスナップリングは手に入るのですが、内部干渉を避けるため、この部品が使われておりました。ミスミさんよりすう数日で...もっと読む

0人が参考にしています。

ボールリテーナの抜け止めに使用

満足度：4.02018/04/25

自社製品の一部で使用のボールリテーナの抜け止めに使用しています。外径が大きすぎても場所をとるため駄目で、内径が小さすぎて...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品丸R形止め輪（IRTW）	丸S形止め輪（ISTW）	丸形スピードナット	C形止め輪（軸用）	C形止め輪（穴用）	JIS E形止め輪
メーカー	オチアイ	オチアイ	オチアイ	オチアイ	オチアイ	平和発條
通常価格	300円-	300円 -	290円	290円 -	290円 -	290円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	1日目
種類	スラスト方向取付(穴用)	スラスト方向取付(軸用)	スラスト方向取付(軸用)	スラスト方向取付(軸用)	スラスト方向取付(穴用)	スラスト方向取付(軸用)
形状	丸R形止め輪	丸S形止め輪	プッシュナット軸用	軸用C形止め輪	穴用C形止め輪	E形止め輪
止め輪タイプ	内輪止め	外輪止め	外輪止め	外輪止め	内輪止め	外輪止め
取り付け方種類	標準	標準	プッシュイン（横入れ）	標準	標準	スナップイン（縦入れ）
商品種類	止め輪	止め輪	止め輪	止め輪	止め輪	止め輪
