ストリッパガイドピン -着脱・油溝付タイプ-

ストリッパガイドピン -着脱・油溝付タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

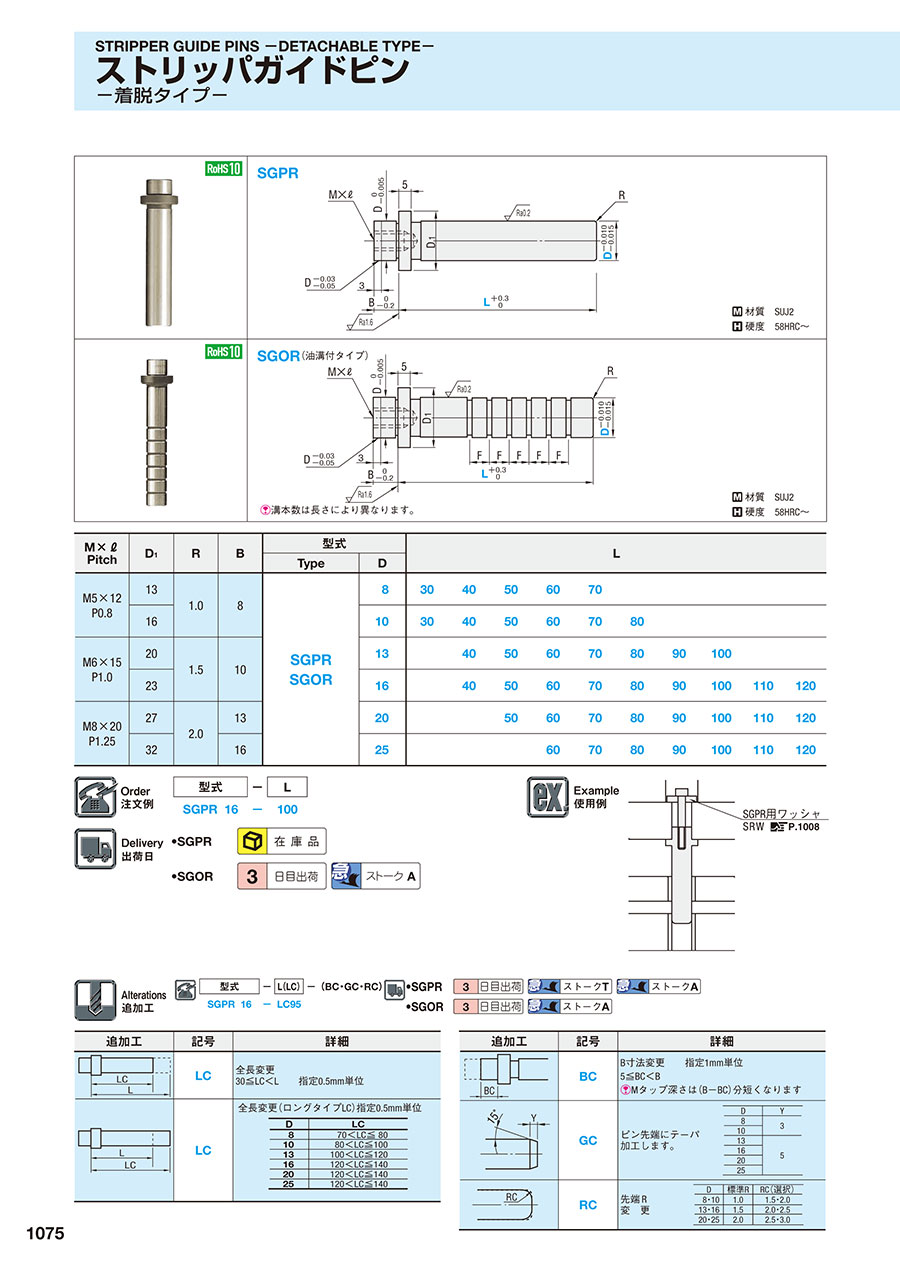

PDFP.917

型番

商品を一つに絞り込むとこちらに型番が表示されます

ストリッパガイドピン -着脱・油溝付タイプ-:関連画像

材質 SUJ2
硬度 58HRC~

SGOR(油溝付タイプ)
ストリッパガイドピン -着脱・油溝付タイプ-:関連画像


D溝数(本)
L(C)
30~40~60~70~80~
82345
1023456
1323456
1623456
2023456
2523456
※L(C)30~119.5 →F= 8
L120~L(C)max.→F=10
型番
SGOR8-[30-70/10]
SGOR8-LC[30.5-69.5/0.5]
SGOR8-LC[70.5-80/0.5]
SGOR10-[30-80/10]
SGOR10-LC[30.5-79.5/0.5]
SGOR10-LC[80.5-100/0.5]
SGOR13-[40-100/10]
SGOR13-LC[30-99.5/0.5]
SGOR13-LC[100.5-120/0.5]
SGOR16-[40-120/10]
SGOR16-LC[30-119.5/0.5]
SGOR16-LC[120.5-140/0.5]
SGOR20-[50-120/10]
SGOR20-LC[30-119.5/0.5]
SGOR20-LC[120.5-140/0.5]
SGOR25-[60-120/10]
SGOR25-LC[30-119.5/0.5]
SGOR25-LC[120.5-140/0.5]
型番通常単価スライド値引通常
出荷日
RoHSD(ポスト径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)

-

3日目 対応830 ~ 70-

-

3日目 対応8-30.5 ~ 69.5

-

3日目 対応8-70.5 ~ 80

-

3日目 対応1030 ~ 80-

-

3日目 対応10-30.5 ~ 79.5

-

3日目 対応10-80.5 ~ 100

-

3日目 対応1340 ~ 100-

-

3日目 対応13-30 ~ 99.5

-

3日目 対応13-100.5 ~ 120

-

3日目 対応1640 ~ 120-

-

3日目 対応16-30 ~ 119.5

-

3日目 対応16-120.5 ~ 140

-

3日目 対応2050 ~ 120-

-

3日目 対応20-30 ~ 119.5

-

3日目 対応20-120.5 ~ 140

-

3日目 対応2560 ~ 120-

-

3日目 対応25-30 ~ 119.5

-

3日目 対応25-120.5 ~ 140

Loading...

  1. 1

規格表


ストリッパガイドピン -着脱・油溝付タイプ-:関連画像
・規格表
M×ℓ
Pitch
D1RB型式L¥基準単価 1~9本
TypeDSGOR
M5×12
P0.8
131.08SGOR8304050       520
   6070     600
161030405060      590
    7080    660
M6×15
P1.0
201.51013 405060      650
    7080    720
      90100  820
2316 405060      750
    708090100  940
        110120980
M8×20
P1.25
272.01320  50607080    930
      90100  1,070
        1101201,230
321625   607080    1,130
      90100  1,290
        1101201,500

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~4950~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


500円/1本
3本以上で1明細行当たり一律1,350円

運送所要日数はこちら

追加工

追加工価格も数量スライド適用 こちら

ストリッパガイドピン -着脱・油溝付タイプ-:関連画像



基本情報

種類 ピン 公差レンジ 5μm ピンタイプ 着脱
材質 SUJ2 追加工 有り
