ストリッパガイドピン -ストレート・油溝付タイプ-

カタログ |P.1074

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ストレートタイプ-

4.2

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパガイドピン -ヘッド付・油溝付タイプ-

4.5

通常価格(税別)： 460円 (税込価格：506円)

通常出荷日：在庫品1日目

ストレート・油溝付タイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の...

詳細情報を確認する

種類
ピン
公差レンジ
5μm
ピンタイプ
ストレート
材質
SUJ2

無料3D-CADライブラリー申し込み受付中

未確定：候補が58型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

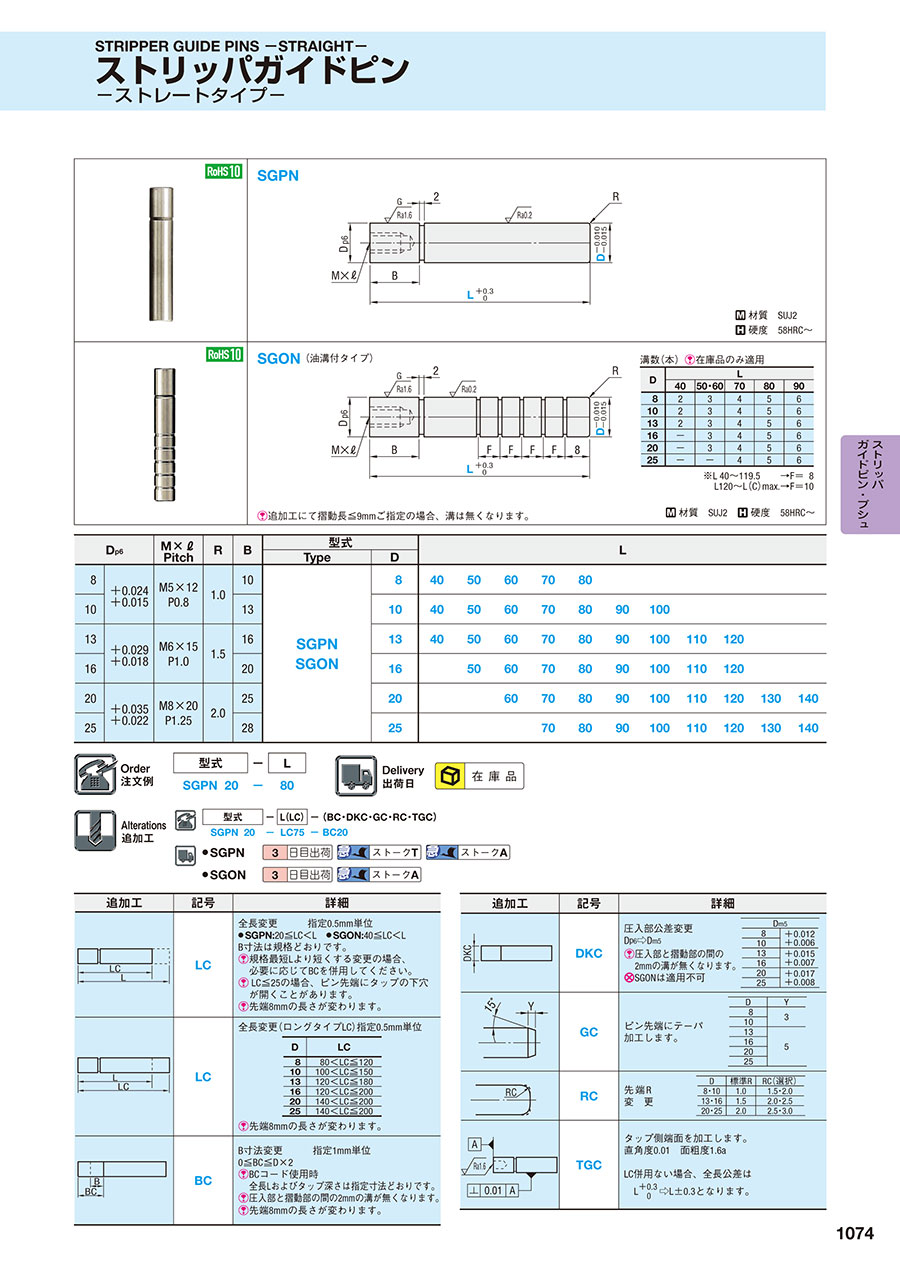

外形図・製品仕様

溝数（本）在庫品のみ適用

D	L
D	40	50・60	70	80	90
8	2	3	4	5	6
10	2	3	4	5	6
13	2	3	4	5	6
16	-	3	4	5	6
20	-	3	4	5	6
25	-	-	4	5	6

※	L 40～119.5	→F＝ 8
	L120～L（C）max.	→F＝10

追加工にて摺動長≦9mmご指定の場合、溝は無くなります。
材質 SUJ2 硬度 58HRC～

規格表

D_p6		M×ℓ Pitch	R	B	型式		L
D_p6		M×ℓ Pitch	R	B	Type	D	L
8	+0.024 +0.015	M5×12 P0.8	1.0	10	SGON	8	40	50	60	70	80
10	+0.024 +0.015	M5×12 P0.8	1.0	13		10	40	50	60	70	80	90	100
13	+0.029 +0.018	M6×15 P1.0	1.5	16		13	40	50	60	70	80	90	100	110	120
16	+0.029 +0.018	M6×15 P1.0	1.5	20		16		50	60	70	80	90	100	110	120
20	+0.035 +0.022	M8×20 P1.25	2.0	25		20			60	70	80	90	100	110	120	130	140
25	+0.035 +0.022	M8×20 P1.25	2.0	28		25				70	80	90	100	110	120	130	140

注文例

出荷日

追加工


型式	-	L（LC）	-	（BC・CKC・GC・RC・TGC…etc.）
SGON20	-	LC75	-	GC

型番リスト

表示件数

型番

追加工

D(ポスト径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

無し	8	40	-	10	1個
無し	8	50	-	10	1個
無し	8	60	-	10	1個
無し	8	70	-	10	1個
無し	8	80	-	10	1個
有り	8	40 ～ 80	-	10	1個
有り	8	-	40 ～ 120	10	1個
無し	10	40	-	10	1個
無し	10	50	-	10	1個
無し	10	60	-	10	1個
無し	10	70	-	10	1個
無し	10	80	-	10	1個
無し	10	90	-	10	1個
無し	10	100	-	10	1個
有り	10	40 ～ 100	-	10	1個
有り	10	-	40 ～ 150	10	1個
無し	13	40	-	10	1個
無し	13	50	-	10	1個
無し	13	60	-	10	1個
無し	13	70	-	10	1個
無し	13	80	-	10	1個
無し	13	90	-	10	1個
無し	13	100	-	10	1個
無し	13	110	-	10	1個
無し	13	120	-	10	1個
有り	13	40 ～ 120	-	10	1個
有り	13	-	40 ～ 180	10	1個
無し	16	50	-	10	1個
無し	16	60	-	10	1個
無し	16	70	-	10	1個
無し	16	80	-	10	1個
無し	16	90	-	10	1個
無し	16	100	-	10	1個
無し	16	110	-	10	1個
無し	16	120	-	10	1個
有り	16	50 ～ 120	-	10	1個
有り	16	-	40 ～ 200	10	1個
無し	20	60	-	10	1個
無し	20	70	-	10	1個
無し	20	80	-	10	1個
無し	20	90	-	10	1個
無し	20	100	-	10	1個
無し	20	110	-	10	1個
無し	20	120	-	10	1個
無し	20	130	-	10	1個
無し	20	140	-	10	1個
有り	20	60 ～ 140	-	10	1個
有り	20	-	40 ～ 200	10	1個
無し	25	70	-	10	1個
無し	25	80	-	10	1個
無し	25	90	-	10	1個
無し	25	100	-	10	1個
無し	25	110	-	10	1個
無し	25	120	-	10	1個
無し	25	130	-	10	1個
無し	25	140	-	10	1個
有り	25	70 ～ 140	-	10	1個
有り	25	-	40 ～ 200	10	1個

通常単価(税別) (税込単価)	通常出荷日

380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
610円 ( 671円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
770円 ( 847円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
990円 ( 1,089円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ストレート・油溝付タイプのストリッパガイドピンです。材質は軸受鋼です。摺動部の寸法精度、圧入部と摺動部の公差レンジ：5μｍとなります。用途として並級、中量生産に向いております。
