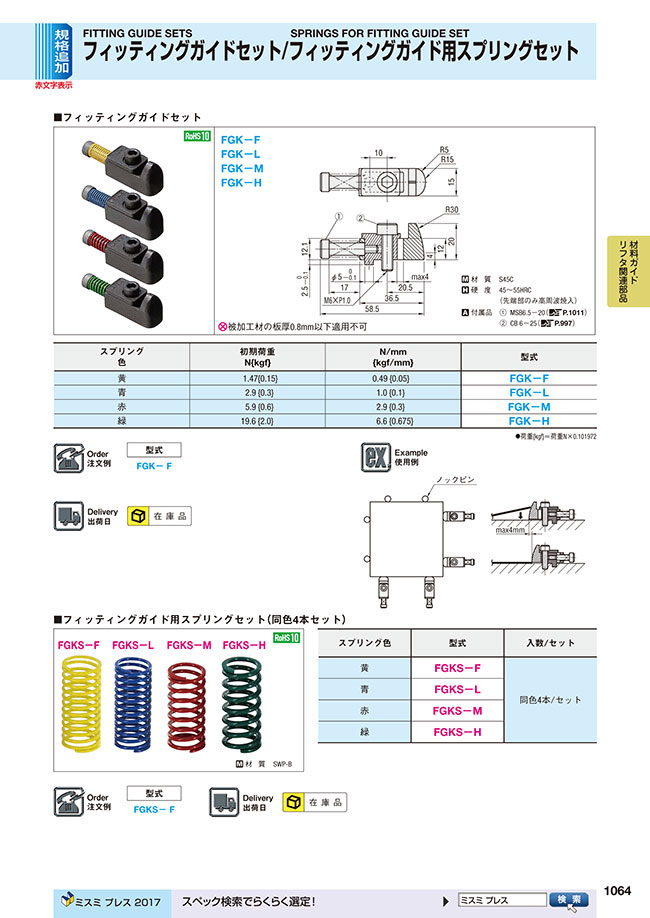

カタログ |P.1064

ミスミ

フィッティングガイドセット

通常単価(税別): 1,313円～1,344円

税込単価: 1,444円～1,478円

通常出荷日：在庫品1日目当日出荷可能

フィッティングガイドセットです。材質は機械構造用炭素鋼です。

4.54.5

よく一緒に見られています

ミスミ

フィッティングガイド用スプリングセット

通常価格(税別)： 1,071円 (税込価格：1,178円)

通常出荷日：在庫品1日目

無料3D-CADライブラリー申し込み受付中

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・製品仕様

被加工材の板厚0.8mm以下適用不可

材質     S45C
硬度     45～55HRC
                 （先端部のみ高周波焼入）
付属品（1） MSB6.5-20（ P.1011）
                （2） CB 6-25（ P.997）

規格表

スプリング色	初期荷重 N{kgf}	N/mm {kgf/mm}	型式
黄	1.47 {0.15}	0.49 {0.05}	FGK-F
青	2.9 {0.3}	1.0 {0.1}	FGK-L
赤	5.9 {0.6}	2.9 {0.3}	FGK-M
緑	19.6 {2.0}	6.6 {0.675}	FGK-H

●荷重{kgf}＝荷重N×0.101972

注文例

出荷日

絞り込み条件：2 項目の仕様が未選択です

ばね定数(N/mm)
- 0.49
- 1.0
- 2.9
- 6.6
スプリング色
- 緑
- 赤
- 青
- 黄
タイプ
- FGK-F
- FGK-H
- FGK-L
- FGK-M
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

ばね定数

(N/mm)

スプリング色

RoHS?

最小発注数量

0.49	黄	10	1個
6.6	緑	10	1個
1.0	青	10	1個
2.9	赤	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,313円 ( 1,444円 )	在庫品1日目当日出荷可能
1,313円 ( 1,444円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能
1,344円 ( 1,478円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

フィッティングガイドセットです。材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィッティングガイドセットのレビュー

4.5平均満足度：4.514件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

プレス金型で

満足度：5.02021/03/18

金型内、製品のズレ防止などで使用してます。押さえ強度も選択できいいです。薄い板厚の時にも使えればよりいいですが。

1人が参考にしています。

ガイド

満足度：4.02019/03/04

製品をガイドさせるのに使用しました。もう少し小さいサイズもあると助かります。

1人が参考にしています。

プレス金型に使用

満足度：4.02016/05/30

取り付け面に、円形のボスが出ておりますので、ガイドが回転せずに使用できるので使い易いです。

1人が参考にしています。

金型部品

満足度：5.02023/05/30

金型部品に使用しました。満足いくものが手に入りまた利用したいです。

0人が参考にしています。

プレス金型に使用

満足度：4.02022/06/15

材料の位置を安定して置けます。手送り順送で使用しています。 Φ5の回り止めがついてボルト一本で止めれるので使いやすいで...もっと読む
