材料ガイドユニット-高周波焼入・ダイセット固定タイプ-

材料ガイドユニット-高周波焼入・ダイセット固定タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

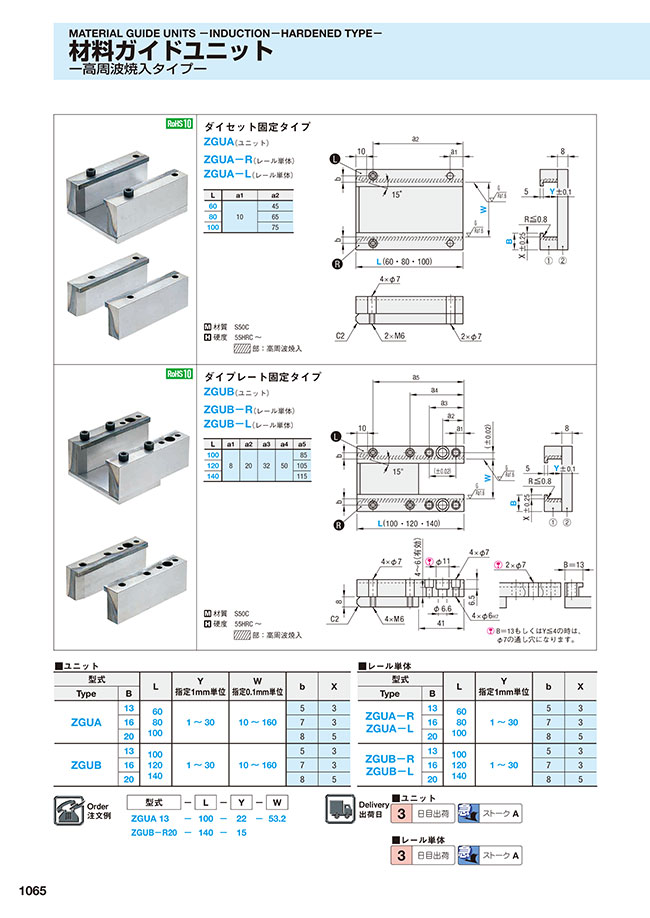

PDFP.905

型番

商品を一つに絞り込むとこちらに型番が表示されます

材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像

材質 S50C
硬度 55HRC~
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像部:高周波焼入

ダイセット固定タイプ
ZGUA(ユニット)
ZGUA-R(レール単体)
ZGUA-L(レール単体)
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像


La1a2
601045
8065
10075
型番
ZGUA13-[60,​80,​100]-[1-30/1]-[10-160/0.1]
ZGUA16-[60,​80,​100]-[1-30/1]-[10-160/0.1]
ZGUA20-[60,​80,​100]-[1-30/1]-[10-160/0.1]
ZGUA-L13-[60,​80,​100]-[10-30/1]
ZGUA-L16-[60,​80,​100]-[10-30/1]
ZGUA-L20-[60,​80,​100]-[10-30/1]
ZGUA-R13-[60,​80,​100]-[10-30/1]
ZGUA-R16-[60,​80,​100]-[10-30/1]
ZGUA-R20-[60,​80,​100]-[10-30/1]
型番通常単価スライド値引通常
出荷日
RoHS仕様 B
(mm)
L
(mm)
W(材料ガイド幅)
(mm)
Y(溝高さ)
(mm)

-

3日目 対応ユニット1360 ~ 10010 ~ 1601 ~ 30

-

3日目 対応ユニット1660 ~ 10010 ~ 1601 ~ 30

-

3日目 対応ユニット2060 ~ 10010 ~ 1601 ~ 30

-

3日目 対応レール単体L1360 ~ 100-1 ~ 30

-

3日目 対応レール単体L1660 ~ 100-1 ~ 30

-

3日目 対応レール単体L2060 ~ 100-1 ~ 30

-

3日目 対応レール単体R1360 ~ 100-1 ~ 30

-

3日目 対応レール単体R1660 ~ 100-1 ~ 30

-

3日目 対応レール単体R2060 ~ 100-1 ~ 30

Loading...

  1. 1

規格表


材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像
・規格表
■ユニット
型式LY
指定1mm単位
W
指定0.1mm単位
bX
TypeB
ZGUA1360
80
100
1~3010~16053
1673
2085

■レール単体
型式LY
指定1mm単位
bX
TypeB
ZGUA-R
ZGUA-L
1360
80
100
1~3053
1673
2085

納期

■ユニット

1,500円/1セット
3セット以上で1明細行当たり一律4,050円

■レール単体

500円/1本
3本以上で1明細行当たり一律1,350円

運送所要日数はこちら

価格表


B¥基準単価1~9セット
ZGUA
L60L80L100
134,1204,7505,400
164,9805,1505,760
205,2205,7106,800

B¥基準単価1~9本
ZGUA-R・ZGUA-L
L60L80L100
131,6301,9702,060
162,0202,1602,310
202,1802,3102,620

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~1920~2930~5051~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

仕様・概要

■特長
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像

●リフトアップ量が最大30mmまでとれますので曲げ・絞り加工等でご利用頂けます。
●材料幅に合わせてご利用の際は、レール単体でもお求めになれます。

使用例

材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像ユニット構造の選択・・・・・・型構造・生産量・再研磨頻度等により、ユニットのタイプを選択します。
ダイセット固定タイプ
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像

●ダイセット(ダイプレート直前にスペーサブロックを置く)にボルトにて固定。
●型内部レイアウトに干渉しません。

ダイプレート固定タイプ
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像

●ダイプレート上にボルト・ノックピンにて固定。
●型内部レイアウトに逃しが必要です。
(スペーサブロック使用により型内部への干渉を防ぐことが可能です)
●組み付け時の再現性に優れます。

材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像寸法設定・・・・・・使用する材料の幅・リフトアップ量・取付け条件により寸法を決定します。
材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像

①W寸法(材料ガイド幅)の決定
  材料幅+材料幅公差+α(取り付け精度の誤差)
②Y寸法(溝高さ)の決定
  材料リフトアップ量+板厚+α
③T寸法(材料ガイドプレート高さ)の決定
  ②の溝高さより決定します。ただし、T=Y+5
④L寸法(材料ガイドプレートの長さ)の決定
  フィーダーとダイプレート間の距離、材料の幅・板厚によりL寸法を決定します。
  ●ダイセット固定タイプは全長、ダイプレート固定タイプはダイプレートより張り出す長さを基準に全長(L)を決定します。
⑤B寸法(材料ガイドプレートの幅)の決定
  ダイプレートや金型全体のバランス、サブガイドへの干渉等を考慮し、ボルト・ノックピンが取付けられる位置にあることを確認して、B寸法を決定します。

●金型内固定用ブランク(材料ガイドプレート)材料ガイドユニット-高周波焼入・ダイセット固定タイプ-:関連画像SBM(HPM2T相当)・SBA(SKS93) こちら
  ●金型内部の材料ガイドプレートのブランクです。
  ●条件により材質を選択できます。
