プレス金型部品技術窓口
スプリングプランジャ 六角ピンタイプ
ご注意
- 本体後部に識別のためマーキングをしています。
- 無給油で0°給油では5°以内で使用してください。
型番

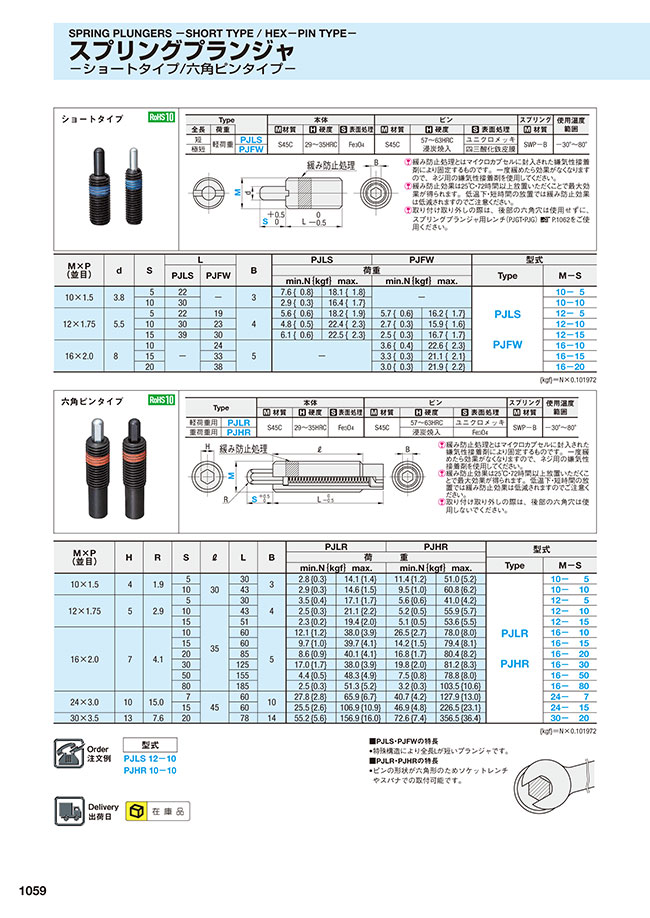

外形図・製品仕様
| Type | 本体 | ピン | スプリング | 使用温度 範囲 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 材質 | 硬度 | 表面処理 | 材質 | 硬度 | 表面処理 | 材質 | |||
| 軽荷重用 | PJLR | S45C | 29～35HRC | Fe3O4 | S45C | 57～63HRC | ユニクロメッキ | SWP-B | -30°～80° |
| 重荷重用 | PJHR | 浸炭焼入 | Fe3O4 | ||||||
緩み防止処理とはマイクロカプセルに封入された嫌気性接着剤により固定するものです。一度緩めたら効果がなくなりますので、ネジ用の嫌気性接着剤を使用してください。
緩み防止効果は25℃・72時間以上放置いただくことで最大効果が得られます。低温下・短時間の放置では緩み防止効果は低減されますのでご注意ください。
取り付け取り外しの際は、後部の六角穴は使用しないでください。
規格表
| M×P （並目） | H | R | S | ℓ | L | B | PJLR | PJHR | 型式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 荷 重 | |||||||||||||||||
| Type | M-S | ||||||||||||||||
| min.N｛kgf｝max. | min.N｛kgf｝max. | ||||||||||||||||
| 10×1.5 | 4 | 1.9 | 5 | 30 | 30 | 3 | 2.8 {0.3} | 14.1 {1.4} | 11.4 {1.2} | 51.0 {5.2} | PJLR PJHR | 10- | 5 | ||||
| 10 | 43 | 2.9 {0.3} | 14.6 {1.5} | 9.5 {1.0} | 60.8 {6.2} | 10- | 10 | ||||||||||
| 12×1.75 | 5 | 2.9 | 5 | 30 | 4 | 3.5 {0.4} | 17.1 {1.7} | 5.6 {0.6} | 41.0 {4.2} | 12- | 5 | ||||||
| 10 | 35 | 43 | 2.5 {0.3} | 21.1 {2.2} | 5.2 {0.5} | 55.9 {5.7} | 12- | 10 | |||||||||
| 15 | 51 | 2.3 {0.2} | 19.4 {2.0} | 5.1 {0.5} | 53.6 {5.5} | 12- | 15 | ||||||||||
| 16×2.0 | 7 | 4.1 | 10 | 60 | 5 | 12.1 {1.2} | 38.0 {3.9} | 26.5 {2.7} | 78.0 {8.0} | 16- | 10 | ||||||
| 15 | 60 | 9.7 {1.0} | 39.7 {4.1} | 14.2 {1.5} | 79.4 {8.1} | 16- | 15 | ||||||||||
| 20 | 85 | 8.6 {0.9} | 40.1 {4.1} | 16.8 {1.7} | 80.4 {8.2} | 16- | 20 | ||||||||||
| 30 | 125 | 17.0 {1.7} | 38.0 {3.9} | 19.8 {2.0} | 81.2 {8.3} | 16- | 30 | ||||||||||
| 50 | 155 | 4.4 {0.5} | 48.3 {4.9} | 7.5 {0.8} | 78.8 {8.0} | 16- | 50 | ||||||||||
| 80 | 185 | 2.5 {0.3} | 51.3 {5.2} | 3.2 {0.3} | 103.5 {10.6} | 16- | 80 | ||||||||||
| 24×3.0 | 10 | 15.0 | 7 | 45 | 60 | 10 | 27.8 {2.8} | 65.9 {6.7} | 40.7 {4.2} | 127.9 {13.0} | 24- | 7 | |||||
| 15 | 60 | 25.5 {2.6} | 106.9 {10.9} | 46.9 {4.8} | 226.5 {23.1} | 24- | 15 | ||||||||||
| 30×3.5 | 13 | 7.6 | 20 | 78 | 14 | 55.2 {5.6} | 156.9 {16.0} | 72.6 {7.4} | 356.5 {36.4} | 30- | 20 | ||||||
{kgf}＝N×0.101972
注文例
出荷日
■PJLR・PJHRの特長
・ピンの形状が六角形のためソケットレンチやスパナでの取付可能です。
絞り込み条件：3 項目の仕様が未選択です
荷重タイプ
- 軽荷重用
- 重荷重用
M(ネジ径)(mm)
- 10
- 12
- 16
- 24
- 30
S(ストローク)(mm)
- 5
- 7
- 10
- 15
- 20
- 30
- 50
- 80
タイプ
- PJHR
- PJLR
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
714円 ( 785円 ) | 在庫品1日目当日出荷可能 |
641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
767円 ( 844円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
2,877円 ( 3,165円 ) | 在庫品1日目当日出荷可能 |
4,242円 ( 4,666円 ) | 在庫品1日目当日出荷可能 |
1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
2,552円 ( 2,807円 ) | 在庫品1日目当日出荷可能 |
599円 ( 659円 ) | 在庫品1日目当日出荷可能 |
714円 ( 785円 ) | 在庫品1日目当日出荷可能 |
641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
767円 ( 844円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
2,877円 ( 3,165円 ) | 在庫品1日目当日出荷可能 |
4,242円 ( 4,666円 ) | 在庫品1日目当日出荷可能 |
1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
2,552円 ( 2,807円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
六角ピンタイプのスプリングプランジャです。本体、ピンの材質は機械構造用炭素鋼、スプリングはピアノ線です。
ご注意
- 本体後部に識別のためマーキングをしています。
- 無給油で0°給油では5°以内で使用してください。
スプリングプランジャ 六角ピンタイプのレビュー
部品を持ち上げる
4
4.02021/09/26
割とばねの力が必要なスプリングプランジャーが必要だったので見つかってよかったです。
0人が参考にしています。
ストロ−ク
4
4.02021/08/25
ストロ−ク量が多いタイプなどは
こちら使用してます
バネと併用してしようします
0人が参考にしています。
ノックアウトの固定に使用
4
4.02021/03/31
金型の上型のノックアウトが重いので、落ちないように、このスプリングプランジャ 六角ピンタイプ(PJHR10-5)で横から...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスプリングプランジャの緩み防止処理は、一度抜いても効果はありますか？
A
緩み止め防止はマイクロカプセルに封入された嫌気性接着剤により固定するものですので、一度緩めると効果は弱まります。
