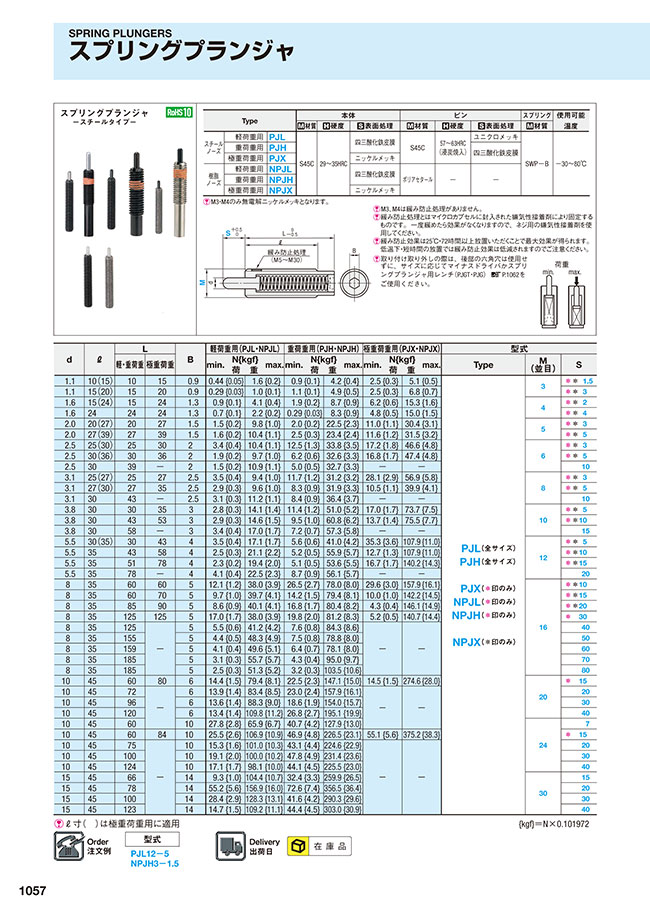

カタログ |P.1057

ミスミ

斜面用スプリングプランジャ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,239円～2,205円

税込単価: 1,363円～2,426円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプリングプランジャ

4.3

通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプリングプランジャ　ショートタイプ

4.3

通常価格(税別)： 420円 (税込価格：462円)

通常出荷日：在庫品1日目

斜面用スプリングプランジャです。材質は機械構造用炭素鋼です。

詳細情報を確認する

荷重タイプ
斜面用

無料3D-CADライブラリー申し込み受付中

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

外形図・製品仕様

（1）	材質	S45C
	硬度	50HRC～浸炭焼入
（2）	材質	S45C
（3）	特殊ブシュ

規格表

M×P （並目）	d	S	ℓ	L	B	荷重W N{kgf}		型式
M×P （並目）	d	S	ℓ	L	B	min.	max.	Type	M-S
10×1.5	4	10	30	43	3	9.5{1.0}	60.8{6.2}	PJHZ	10-10
12×1.75	5	10	35	43	4	5.2{0.5}	55.9{5.7}		12-10
12×1.75	5	15	35	51	4	5.1{0.5}	53.6{5.5}		12-15
16×2.0	8	10	35	60	5	26.5{2.7}	78.0{8.0}		16-10
16×2.0		15	35	60		14.2{1.5}	79.4{8.1}		16-15
16×2.0		20	35	85		16.8{1.7}	80.4{8.2}		16-20
16×2.0		30	35	125		19.8{2.0}	81.2{8.3}		16-30

取り付け取り外しの際は、後部の六角穴は使用せずに、スプリングプランジャ用レンチ（PJGT・PJG） P.1062をご使用ください。

{kgf}＝N×0.101972

■PJHZの特長
（1）特殊構造により耐摩耗性、耐焼付性を向上させ、斜面での使用が可能です。
（従来のスプリングプランジャは無給油で0°、給油では5°以内で使用してください。）
（2）無給油でも使用できます。
（3）使用角度：0～30°

	試験条件		プレス機械：20TONクランクプレス

			回転数：130SPM

			傾斜角：30°

			給油：無給油

Type	寿命
Type	A	B
PJHZ16-30	30万回以上	30万回以上
PJH 16-30	1.7万回でかじり	5万回でかじり

（注）この試験結果は上記の限られた条件でのもので、使用条件により寿命は変化します。

注文例

出荷日

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

M(ネジ径)(mm)
- 10
- 12
- 16
S(ストローク)(mm)
- 10
- 15
- 20
- 30
タイプ
- PJHZ
CAD
- 2D
- 3D
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

M(ネジ径)

(mm)

S(ストローク)

(mm)

RoHS?

最小発注数量

10	10	10	1個
12	10	10	1個
12	15	10	1個
16	10	10	1個
16	15	10	1個
16	20	10	1個
16	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,785円 ( 1,964円 )	在庫品1日目当日出荷可能
2,205円 ( 2,426円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

斜面用スプリングプランジャです。材質は機械構造用炭素鋼です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

斜面用スプリングプランジャのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

テスト機器の構成品として使用しています

満足度：4.02023/11/21

新規に製作する生産設備装置のテスト機器に使用しています。構成品に板バネを使いたくなかったのと圧縮バネが入れにくい所だった...もっと読む

0人が参考にしています。

金型用

満足度：3.02023/06/20

この商品はハライをながくしたいので購入しています。可動域が広いので想定に一番近い感じで使えています。

0人が参考にしています。

金型に使用

満足度：5.02022/02/09

この商品は、自社のプレス金型に使用しています。丁度いい感じで使えています。この商品の構造が自社の金型の規格に合っているよ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qスプリングプランジャの緩み防止処理は、一度抜いても効果はありますか？

緩み止め防止はマイクロカプセルに封入された嫌気性接着剤により固定するものですので、一度緩めると効果は弱まります。
