ブロックリフタ -固定・キー止めタイプ-

PDFP.897

型番

商品を一つに絞り込むとこちらに型番が表示されます

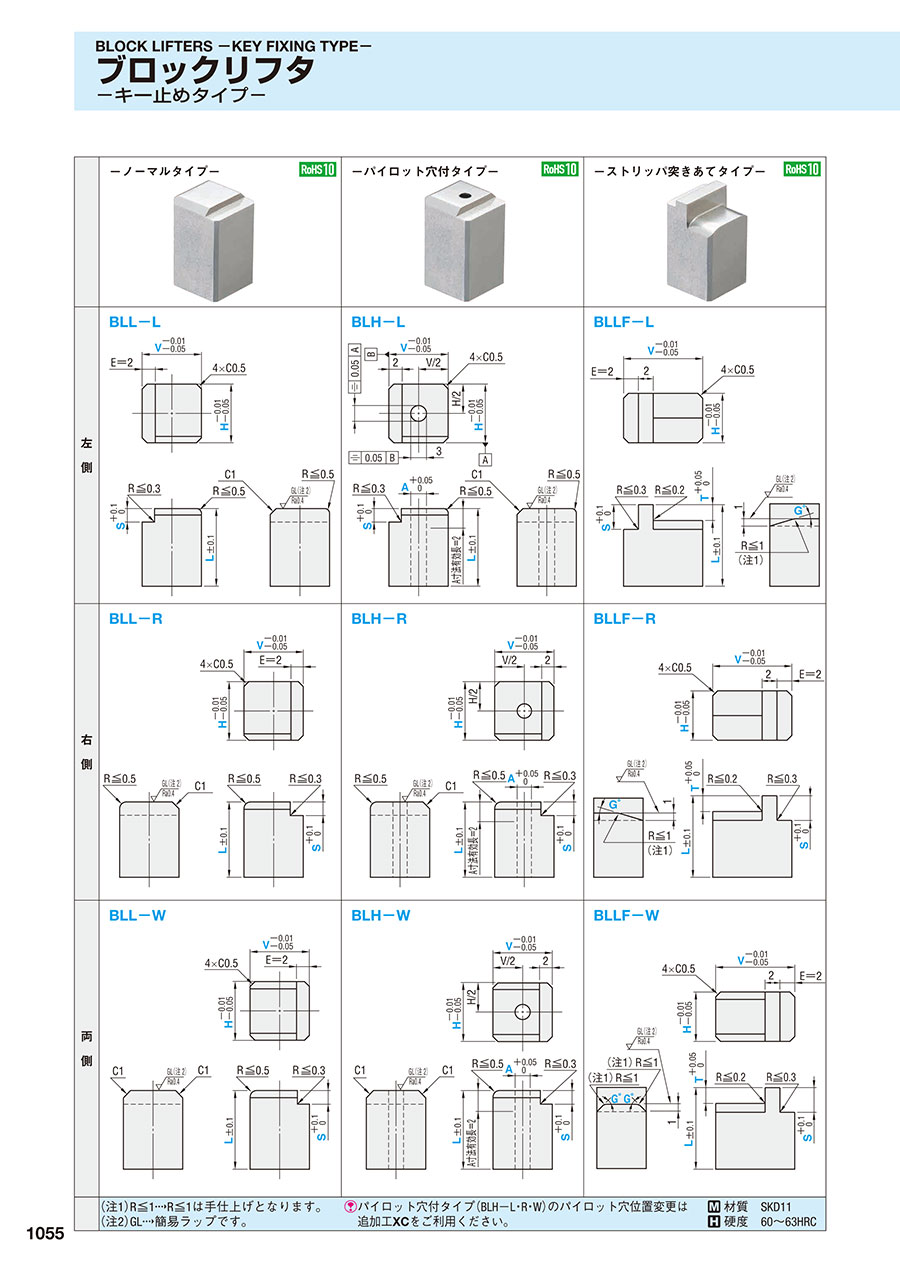

ブロックリフタ -固定・キー止めタイプ-:関連画像

材質 SKD11
硬度 60~63HRC
 -ノーマルタイプ--パイロット穴付タイプ--ストリッパ突きあてタイプ-

BLL-L
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLH-L
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLLF-L
ブロックリフタ -固定・キー止めタイプ-:関連画像

BLL-R
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLH-R
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLLF-R
ブロックリフタ -固定・キー止めタイプ-:関連画像

BLL-W
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLH-W
ブロックリフタ -固定・キー止めタイプ-:関連画像
BLLF-W
ブロックリフタ -固定・キー止めタイプ-:関連画像
 (注1)R≦1→R≦1は手仕上げとなります。
(注2)GL→簡易ラップです。
パイロット穴付タイプ(BLH-L・R・W)のパイロット穴位置変更は追加工XCをご利用ください。
型番
BLH-L0606-[8,​10]-S[1,​2]-A[0.8-1.8/0.1]
BLH-L0606-[8,​10]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-L0606-[8,​10]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-L0606-LC[7-7.9/0.1]-S[1,​2]-A[0.8-1.8/0.1]
BLH-L0606-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-L0606-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-L0606-LC[8.1-9.9/0.1]-S[1,​2]-A[0.8-1.8/0.1]
BLH-L0606-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-L0606-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-L0808-[8,​10]-S[1,​2]-A[1-3.5/0.1]
BLH-L0808-[8,​10]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-L0808-[8,​10]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-L0808-LC[7-7.9/0.1]-S[1,​2]-A[1-3.5/0.1]
BLH-L0808-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-L0808-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-L0808-LC[8.1-9.9/0.1]-S[1,​2]-A[1-3.5/0.1]
BLH-L0808-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-L0808-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-L1010-[8,​10]-S[1,​2]-A[1-5/0.1]
BLH-L1010-[8,​10]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-L1010-[8,​10]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-L1010-LC[7-7.9/0.1]-S[1,​2]-A[1-5/0.1]
BLH-L1010-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-L1010-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-L1010-LC[8.1-9.9/0.1]-S[1,​2]-A[1-5/0.1]
BLH-L1010-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-L1010-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-R0606-[8,​10]-S[1,​2]-A[0.8-1.8/0.1]
BLH-R0606-[8,​10]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-R0606-[8,​10]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-R0606-LC[7-7.9/0.1]-S[1,​2]-A[0.8-1.8/0.1]
BLH-R0606-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-R0606-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-R0606-LC[8.1-9.9/0.1]-S[1,​2]-A[0.8-1.8/0.1]
BLH-R0606-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-R0606-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-R0808-[8,​10]-S[1,​2]-A[1-3.5/0.1]
BLH-R0808-[8,​10]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-R0808-[8,​10]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-R0808-LC[7-7.9/0.1]-S[1,​2]-A[1-3.5/0.1]
BLH-R0808-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-R0808-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-R0808-LC[8.1-9.9/0.1]-S[1,​2]-A[1-3.5/0.1]
BLH-R0808-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[1-3.5/0.1]
BLH-R0808-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[1-3.5/0.1]
BLH-R1010-[8,​10]-S[1,​2]-A[1-5/0.1]
BLH-R1010-[8,​10]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-R1010-[8,​10]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-R1010-LC[7-7.9/0.1]-S[1,​2]-A[1-5/0.1]
BLH-R1010-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-R1010-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-R1010-LC[8.1-9.9/0.1]-S[1,​2]-A[1-5/0.1]
BLH-R1010-LC[8.1-9.9/0.1]-SC[1.1-1.9/0.1]-A[1-5/0.1]
BLH-R1010-LC[8.1-9.9/0.1]-SC[2.1-5.9/0.1]-A[1-5/0.1]
BLH-W0606-[8,​10]-S[1,​2]-A[0.8-1.8/0.1]
BLH-W0606-[8,​10]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-W0606-[8,​10]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
BLH-W0606-LC[7-7.9/0.1]-S[1,​2]-A[0.8-1.8/0.1]
BLH-W0606-LC[7-7.9/0.1]-SC[1.1-1.9/0.1]-A[0.8-1.8/0.1]
BLH-W0606-LC[7-7.9/0.1]-SC[2.1-5.9/0.1]-A[0.8-1.8/0.1]
型番通常単価スライド値引通常
出荷日
RoHSパイロット逃がし穴の有無 材料ガイド方向 形状 V(外形)
(mm)
H(外形)
(mm)
A(パイロット穴径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
SC(S寸変更)
(mm)
G
(mm)
S
(mm)
T
(mm)

-

5日目 対応左側パイロット穴付660.8 ~ 1.88 ~ 10---1 ~ 2-

-

5日目 対応左側パイロット穴付660.8 ~ 1.88 ~ 10-1.1 ~ 1.9---

-

5日目 対応左側パイロット穴付660.8 ~ 1.88 ~ 10-2.1 ~ 5.9---

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-7 ~ 7.9--1 ~ 2-

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応左側パイロット穴付881 ~ 3.58 ~ 10---1 ~ 2-

-

5日目 対応左側パイロット穴付881 ~ 3.58 ~ 10-1.1 ~ 1.9---

-

5日目 対応左側パイロット穴付881 ~ 3.58 ~ 10-2.1 ~ 5.9---

-

5日目 対応左側パイロット穴付881 ~ 3.5-7 ~ 7.9--1 ~ 2-

-

5日目 対応左側パイロット穴付881 ~ 3.5-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付881 ~ 3.5-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応左側パイロット穴付881 ~ 3.5-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応左側パイロット穴付881 ~ 3.5-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付881 ~ 3.5-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応左側パイロット穴付10101 ~ 58 ~ 10---1 ~ 2-

-

5日目 対応左側パイロット穴付10101 ~ 58 ~ 10-1.1 ~ 1.9---

-

5日目 対応左側パイロット穴付10101 ~ 58 ~ 10-2.1 ~ 5.9---

-

5日目 対応左側パイロット穴付10101 ~ 5-7 ~ 7.9--1 ~ 2-

-

5日目 対応左側パイロット穴付10101 ~ 5-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付10101 ~ 5-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応左側パイロット穴付10101 ~ 5-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応左側パイロット穴付10101 ~ 5-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応左側パイロット穴付10101 ~ 5-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.88 ~ 10---1 ~ 2-

-

5日目 対応右側パイロット穴付660.8 ~ 1.88 ~ 10-1.1 ~ 1.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.88 ~ 10-2.1 ~ 5.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-7 ~ 7.9--1 ~ 2-

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付660.8 ~ 1.8-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付881 ~ 3.58 ~ 10---1 ~ 2-

-

5日目 対応右側パイロット穴付881 ~ 3.58 ~ 10-1.1 ~ 1.9---

-

5日目 対応右側パイロット穴付881 ~ 3.58 ~ 10-2.1 ~ 5.9---

-

5日目 対応右側パイロット穴付881 ~ 3.5-7 ~ 7.9--1 ~ 2-

-

5日目 対応右側パイロット穴付881 ~ 3.5-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付881 ~ 3.5-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付881 ~ 3.5-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応右側パイロット穴付881 ~ 3.5-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付881 ~ 3.5-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付10101 ~ 58 ~ 10---1 ~ 2-

-

5日目 対応右側パイロット穴付10101 ~ 58 ~ 10-1.1 ~ 1.9---

-

5日目 対応右側パイロット穴付10101 ~ 58 ~ 10-2.1 ~ 5.9---

-

5日目 対応右側パイロット穴付10101 ~ 5-7 ~ 7.9--1 ~ 2-

-

5日目 対応右側パイロット穴付10101 ~ 5-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付10101 ~ 5-7 ~ 7.92.1 ~ 5.9---

-

5日目 対応右側パイロット穴付10101 ~ 5-8.1 ~ 9.9--1 ~ 2-

-

5日目 対応右側パイロット穴付10101 ~ 5-8.1 ~ 9.91.1 ~ 1.9---

-

5日目 対応右側パイロット穴付10101 ~ 5-8.1 ~ 9.92.1 ~ 5.9---

-

5日目 対応両側パイロット穴付660.8 ~ 1.88 ~ 10---1 ~ 2-

-

5日目 対応両側パイロット穴付660.8 ~ 1.88 ~ 10-1.1 ~ 1.9---

-

5日目 対応両側パイロット穴付660.8 ~ 1.88 ~ 10-2.1 ~ 5.9---

-

5日目 対応両側パイロット穴付660.8 ~ 1.8-7 ~ 7.9--1 ~ 2-

-

5日目 対応両側パイロット穴付660.8 ~ 1.8-7 ~ 7.91.1 ~ 1.9---

-

5日目 対応両側パイロット穴付660.8 ~ 1.8-7 ~ 7.92.1 ~ 5.9---

Loading...

規格表


ブロックリフタ -固定・キー止めタイプ-:関連画像
・規格表
型式VHLSストリッパ突きあてタイプのみ¥基準単価 1~9本
T指定0.1mm単位BLL-□BLLF-□
-ノーマルタイプ--ストリッパ突きあてタイプ-
BLL-LBLLF-L
BLL-RBLLF-R
BLL-WBLLF-W

(5)51011,380
(6)62
8610
13
20
25
1
2
3
0.1~2.530

45
1,2901,290
8
106
8
10
0.1~3.01,3101,310
130.1~3.51,3501,350
V(5)(6)→ノーマルタイプ(BLL-□)のみ適用。

型式VHLSA
指定0.1mm単位
¥基準単価
1~9本
-パイロット穴付タイプ- BLH-L
 BLH-R
 BLH-W

668
10
1
2
0.8~1.82,510
881.0~3.52,760
10101.0~5.02,910

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~1920~4950~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


300円/1本
3本以上で1明細行当たり一律810円

運送所要日数はこちら

仕様・概要

■特長
1. ストリッパプレートが直接ブロックリフタを押し下げるため、ストリッパプレートによる被加工材の損傷を抑えられます。(ストリッパ突きあてタイプ)
2. キー止めタイプのためダイプレートの再研磨時には簡単に取り外すことができ、リフト量の調整がいりません。
3. 丸形リフタに比べリフト面積を広くとれるためリードフレーム、コネクター等の薄物部品のプレス加工に有効です。

使用例

ブロックリフタ -固定・キー止めタイプ-:関連画像

固定キー  こちら

ブロックリフタ -固定・キー止めタイプ-:関連画像



ブロックリフタ -固定・キー止めタイプ-:関連画像

追加工

追加工価格も数量スライド適用 こちら

ブロックリフタ -固定・キー止めタイプ-:関連画像



基本情報

形状 ブロック 材質 スチール エア穴の有無
付属品(バネ,スクリュープラグ)の有無
