プレッシャーピン/吊りカラー-SBKP・SBKT-

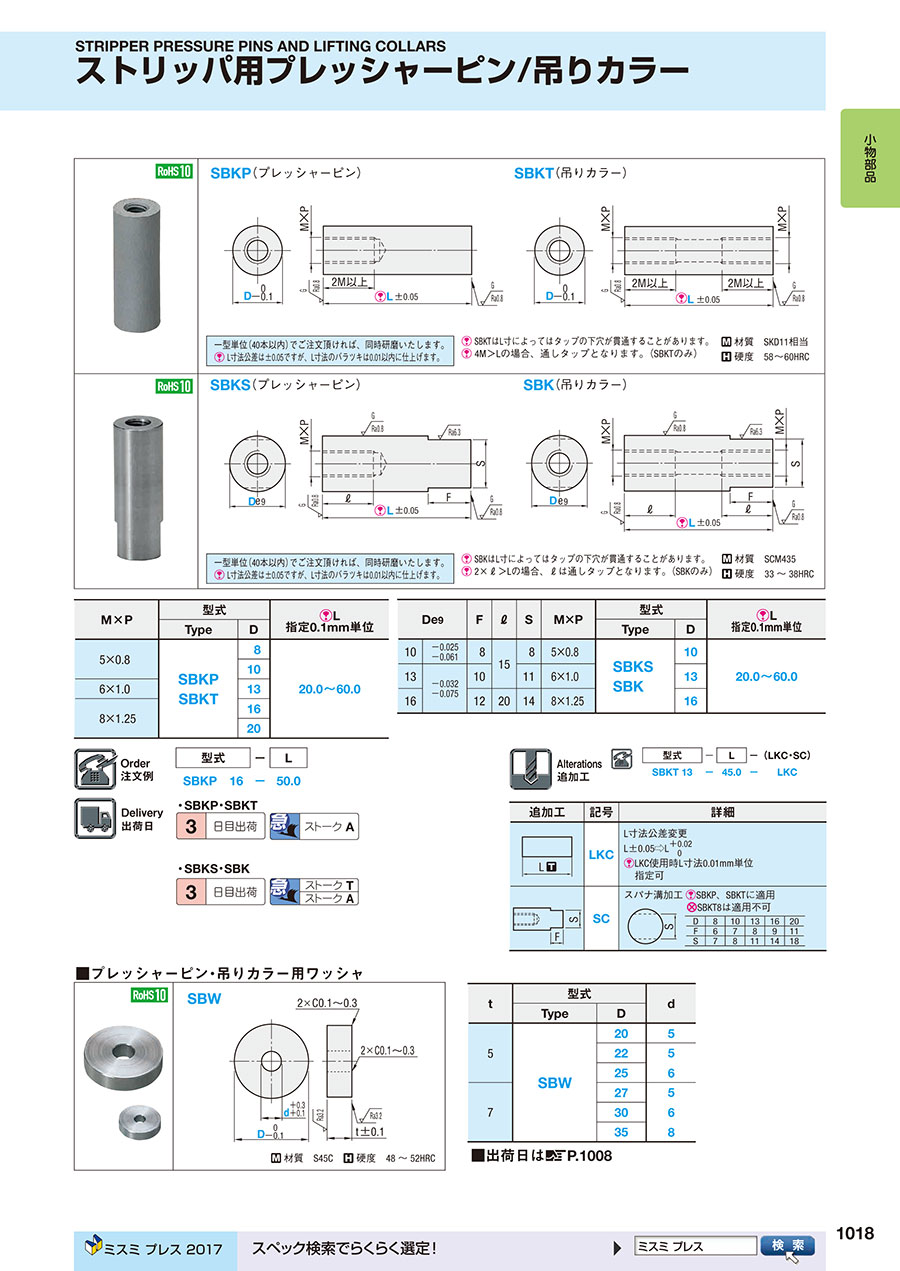

PDFP.863

型番

商品を一つに絞り込むとこちらに型番が表示されます

プレッシャーピン/吊りカラー-SBKP・SBKT-:関連画像

材質 SKD11相当
硬度 53~58HRC

SBKP(プレッシャーピン)
プレッシャーピン/吊りカラー-SBKP・SBKT-:関連画像


SBKT(吊りカラー)
プレッシャーピン/吊りカラー-SBKP・SBKT-:関連画像


一型単位(40本以内)でご注文頂ければ、同時研磨致します。
L寸法公差は±0.05ですが、L寸法のバラツキは0.01以内に仕上げます。
SBKTはL寸によってはタップの下穴が貫通することがあります。
4M>Lの場合、通しタップとなります。(SBKTのみ)
型番
SBKP8-[20-60/0.1]
SBKP10-[20-60/0.1]
SBKP13-[20-60/0.1]
SBKP16-[20-60/0.1]
SBKP20-[20-60/0.1]
SBKT8-[20-60/0.1]
SBKT10-[20-60/0.1]
SBKT13-[20-60/0.1]
SBKT16-[20-60/0.1]
SBKT20-[20-60/0.1]
型番通常単価スライド値引通常
出荷日
RoHS品名 D(外径)
(mm)
L(全長)
(mm)

-

3日目 対応プレッシャーピン820 ~ 60

-

3日目 対応プレッシャーピン1020 ~ 60

-

3日目 対応プレッシャーピン1320 ~ 60

-

3日目 対応プレッシャーピン1620 ~ 60

-

3日目 対応プレッシャーピン2020 ~ 60

-

3日目 対応吊りカラー820 ~ 60

-

3日目 対応吊りカラー1020 ~ 60

-

3日目 対応吊りカラー1320 ~ 60

-

3日目 対応吊りカラー1620 ~ 60

-

3日目 対応吊りカラー2020 ~ 60

Loading...

  1. 1

規格表


プレッシャーピン/吊りカラー-SBKP・SBKT-:関連画像
・規格表
M×P型式L
指定0.1mm単位
¥基準単価 1~19本
TypeDSBKPSBKT
5×0.8SBKP
SBKT
820.0~60.0470580
10480610
6×1.013540660
8×1.2516600710
20750860

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~1920~4950~99100~200201~
値引率基準単価5%10%15%お見積り
出荷日通常
表示数量超えはWOSにてご確認ください。

納期


300円/1本
3本以上で1明細行当たり一律810円

運送所要日数はこちら

追加工

追加工価格も数量スライド適用 こちら

プレッシャーピン/吊りカラー-SBKP・SBKT-:関連画像
