ブシュ式ストリッパボルト-肉厚タイプ-

ブシュ式ストリッパボルト-肉厚タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.861

型番

商品を一つに絞り込むとこちらに型番が表示されます

ブシュ式ストリッパボルト-肉厚タイプ-:関連画像

材質 SK4
硬度 53~58HRC

SBWH
ブシュ式ストリッパボルト-肉厚タイプ-:関連画像


一型単位(40本以内)でご注文頂ければ、同時研磨致します。
L寸法公差は±0.05ですが、L寸法のバラツキは 0.01以内に仕上げます。

 ストリッパボルト概要
型番
SBWH13-[15-65/0.1]-[30-80/5]
SBWH16-[15-65/0.1]-[30-90/5]
SBWH20-[20-70/0.1]-[35-100/5]
型番通常単価スライド値引通常
出荷日
RoHSD(外径)
(mm)
L
(mm)
BL
(mm)

-

3日目 対応1315 ~ 6530 ~ 80

-

3日目 対応1615 ~ 6530 ~ 90

-

3日目 対応2020 ~ 7035 ~ 100

Loading...

  1. 1

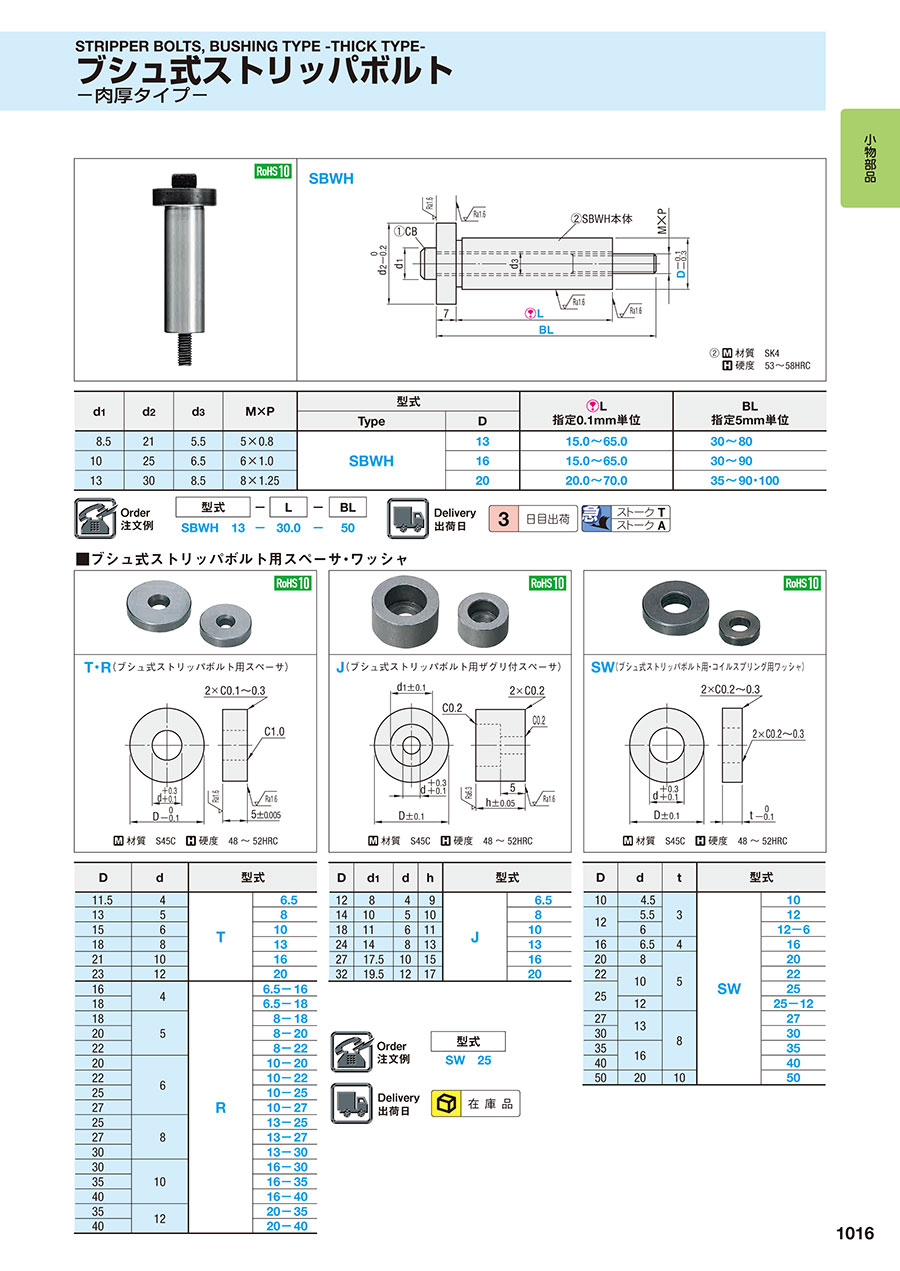

規格表


ブシュ式ストリッパボルト-肉厚タイプ-:関連画像
・規格表
d1d2d3M×P型式L
指定0.1mm単位
BL
指定5mm単位
¥基準単価
TypeD1~19本
8.5215.55×0.8SBWH1315.0~65.030~80960
10256.56×1.01615.0~65.030~901,100
13308.58×1.252020.0~70.035~90・1001,400

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~1920~4950~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期


600円/1本
300円/1本
ストークAは3本以上で1明細行当たり一律810円

運送所要日数はこちら


基本情報

ストリッパボルトのタイプ ブシュ式 ブシュ式のタイプ 肉厚タイプ
