内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り

内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

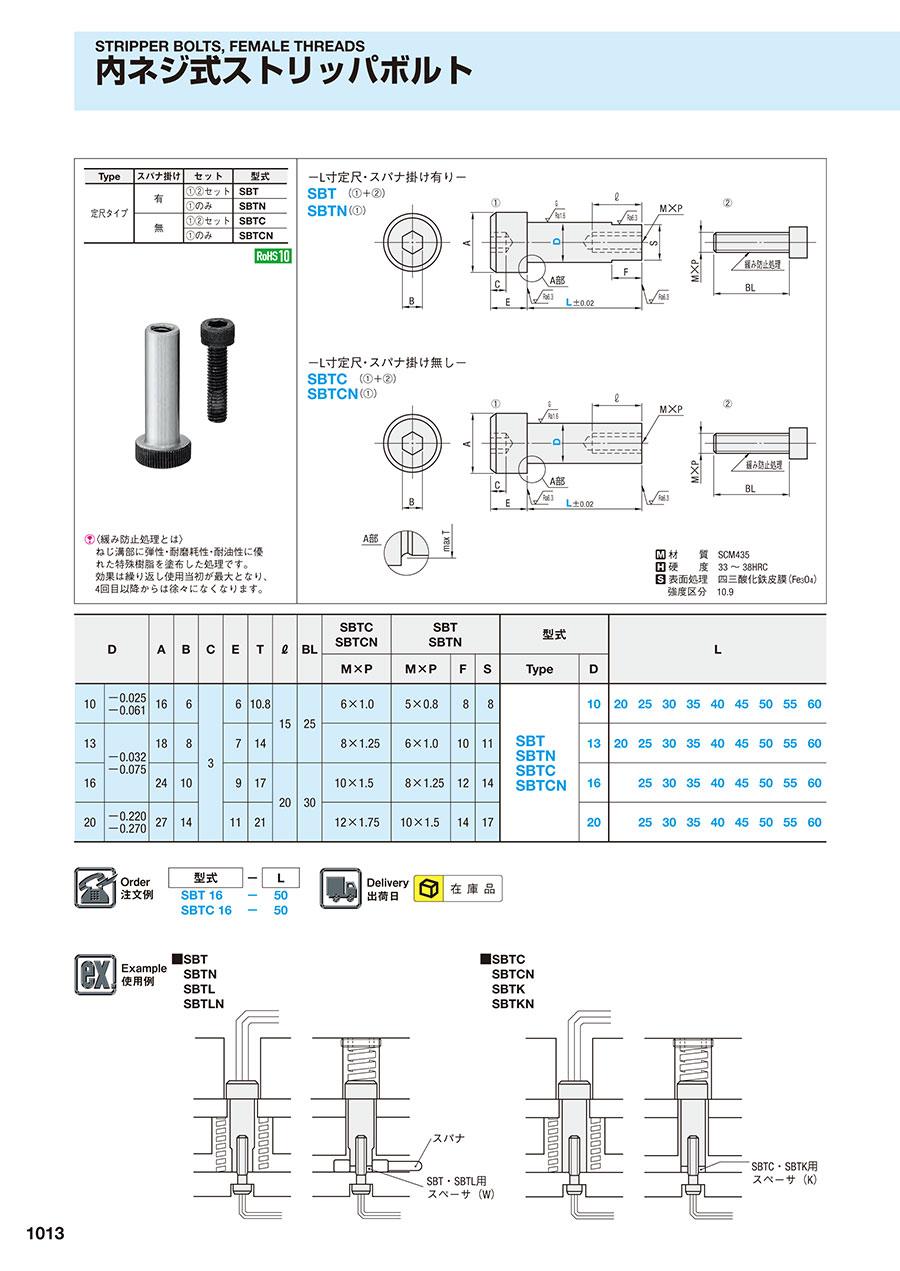

PDFP.859

型番

商品を一つに絞り込むとこちらに型番が表示されます

内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り:関連画像

Typeスパナ掛けセット型式
定尺タイプ①②セットSBT
①のみSBTN

材   質 SCM435
硬   度 33~38HRC
表面処理 四三酸化鉄皮膜(Fe3O4)
強度区分 10.9

-L寸定尺・スパナ掛け有り-
SBT(①+②)
SBTN(①)
内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り:関連画像


内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り:関連画像


〈緩み防止処理とは〉
ねじ溝部に弾性・耐磨耗性・耐油性に優れた特殊樹脂を塗布した処理です。
効果は繰り返し使用当初が最大となり、4回目以降からは徐々になくなります。

 ストリッパボルト概要
型番
SBT10-20
SBT10-25
SBT10-30
SBT10-35
SBT10-40
SBT10-45
SBT10-50
SBT10-55
SBT10-60
SBT13-20
SBT13-25
SBT13-30
SBT13-35
SBT13-40
SBT13-45
SBT13-50
SBT13-55
SBT13-60
SBT16-25
SBT16-30
SBT16-35
SBT16-40
SBT16-45
SBT16-50
SBT16-55
SBT16-60
SBT20-25
SBT20-30
SBT20-35
SBT20-40
SBT20-45
SBT20-50
SBT20-55
SBT20-60
SBTN10-20
SBTN10-25
SBTN10-30
SBTN10-35
SBTN10-40
SBTN10-45
SBTN10-50
SBTN10-55
SBTN10-60
SBTN13-20
SBTN13-25
SBTN13-30
SBTN13-35
SBTN13-40
SBTN13-45
SBTN13-50
SBTN13-55
SBTN13-60
SBTN16-25
SBTN16-30
SBTN16-35
SBTN16-40
SBTN16-45
SBTN16-50
SBTN16-55
SBTN16-60
型番通常単価スライド値引通常
出荷日
RoHS販売形態 D(外径)
(mm)
L
(mm)

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1020

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1025

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1030

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1035

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1040

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1045

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1050

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1055

270円

あり 在庫品1日目(当日可能) 対応本体とボルト1060

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1320

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1325

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1330

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1335

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1340

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1345

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1350

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1355

300円

あり 在庫品1日目(当日可能) 対応本体とボルト1360

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1625

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1630

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1635

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1640

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1645

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1650

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1655

400円

あり 在庫品1日目(当日可能) 対応本体とボルト1660

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2025

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2030

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2035

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2040

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2045

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2050

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2055

560円

あり 在庫品1日目(当日可能) 対応本体とボルト2060

260円

あり 在庫品1日目(当日可能) 対応本体のみ1020

260円

あり 在庫品1日目(当日可能) 対応本体のみ1025

260円

あり 在庫品1日目(当日可能) 対応本体のみ1030

260円

あり 在庫品1日目(当日可能) 対応本体のみ1035

260円

あり 在庫品1日目(当日可能) 対応本体のみ1040

260円

あり 在庫品1日目(当日可能) 対応本体のみ1045

260円

あり 在庫品1日目(当日可能) 対応本体のみ1050

260円

あり 在庫品1日目(当日可能) 対応本体のみ1055

260円

あり 在庫品1日目(当日可能) 対応本体のみ1060

290円

あり 在庫品1日目(当日可能) 対応本体のみ1320

290円

あり 在庫品1日目(当日可能) 対応本体のみ1325

290円

あり 在庫品1日目(当日可能) 対応本体のみ1330

290円

あり 在庫品1日目(当日可能) 対応本体のみ1335

290円

あり 在庫品1日目(当日可能) 対応本体のみ1340

290円

あり 在庫品1日目(当日可能) 対応本体のみ1345

290円

あり 在庫品1日目(当日可能) 対応本体のみ1350

290円

あり 在庫品1日目(当日可能) 対応本体のみ1355

290円

あり 在庫品1日目(当日可能) 対応本体のみ1360

390円

あり 在庫品1日目(当日可能) 対応本体のみ1625

390円

あり 在庫品1日目(当日可能) 対応本体のみ1630

390円

あり 在庫品1日目(当日可能) 対応本体のみ1635

390円

あり 在庫品1日目(当日可能) 対応本体のみ1640

390円

あり 在庫品1日目(当日可能) 対応本体のみ1645

390円

あり 在庫品1日目(当日可能) 対応本体のみ1650

390円

あり 在庫品1日目(当日可能) 対応本体のみ1655

390円

あり 在庫品1日目(当日可能) 対応本体のみ1660

Loading...

規格表


内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り:関連画像
・規格表
DABCETBLSBT型式L¥基準単価 1~49本
M×PFSTypeDSBT
10-0.025
-0.061
1663610.815255×0.888SBT
10202530354045505560270
13-0.032
-0.075
1887146×1.0101113202530354045505560300
16241091720308×1.25121416 2530354045505560400
20-0.220
-0.270
2714112110×1.5141720 2530354045505560560

DABCETBLSBTN型式L¥基準単価 1~49本
M×PFSTypeDSBTN
10-0.025
-0.061
1663610.815255×0.888SBTN
10202530354045505560260
13-0.032
-0.075
1887146×1.0101113202530354045505560290
16241091720308×1.25121416 2530354045505560390
20-0.220
-0.270
2714112110×1.5141720 2530354045505560540

数量スライド価格1円未満切り捨て) 
数量区分標準対応個別対応 大口
数 量1~4950~99100~199200~500501~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

納期



運送所要日数はこちら

使用例

内ネジ式ストリッパボルト L寸定尺・スパナ掛け有り:関連画像



基本情報

ストリッパボルトのタイプ 内ネジ式 タイプ 定尺タイプ スパナ掛け
