フリーワッシャ

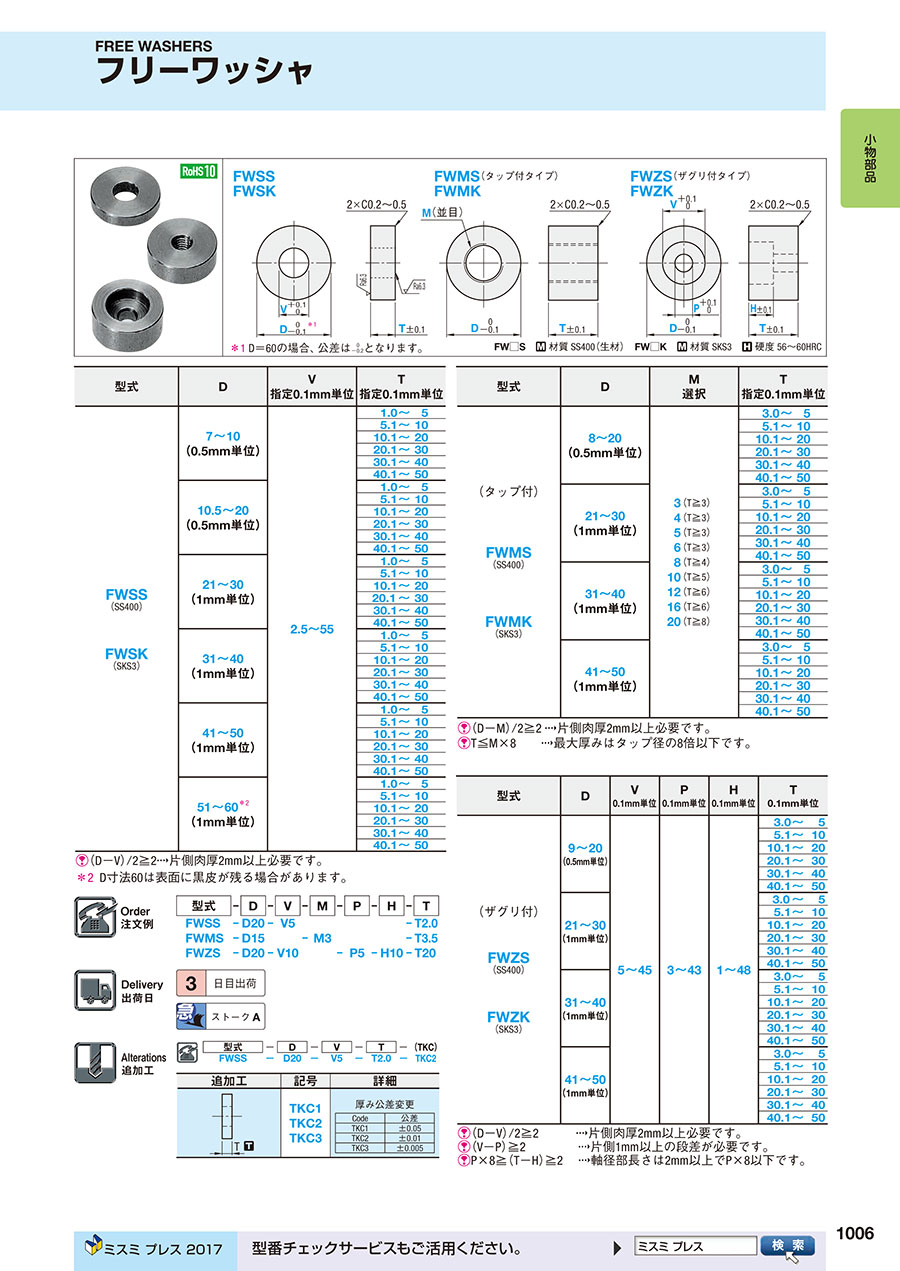

カタログ |P.1006

4.3

平均満足度4.3

この商品のレビューをみる（36件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワッシャ　長円穴用ワッシャ

4.9

通常価格(税別)： 45円 (税込価格：50円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワッシャ　ストリッパガイドピン用ワッシャ

4.5

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

フリーワッシャのワッシャ/座金です。材質は炭素鋼、ダイス鋼から選択可能です。
