ワッシャ 長円穴用ワッシャ
未確定：候補が6型番あります。
商品情報
外形図・製品仕様
材質 S45C 硬度 23～30HRC
規格表
| D | d | t | 型式 | |||
|---|---|---|---|---|---|---|
| 12.5 | 6.4 | +0.25 0 | 2.5 | ±0.25 | WSS | 6 |
| 17 | 8.4 | 8 | ||||
| 21 | 10.5 | +0.3 0 | 3 | ±0.3 | 10 | |
| 24 | 13 | 4 | ±0.4 | 12 | ||
| 30 | 17 | 5 | ±0.5 | 16 | ||
| 37 | 21 | 20 | ||||
注文例
出荷日

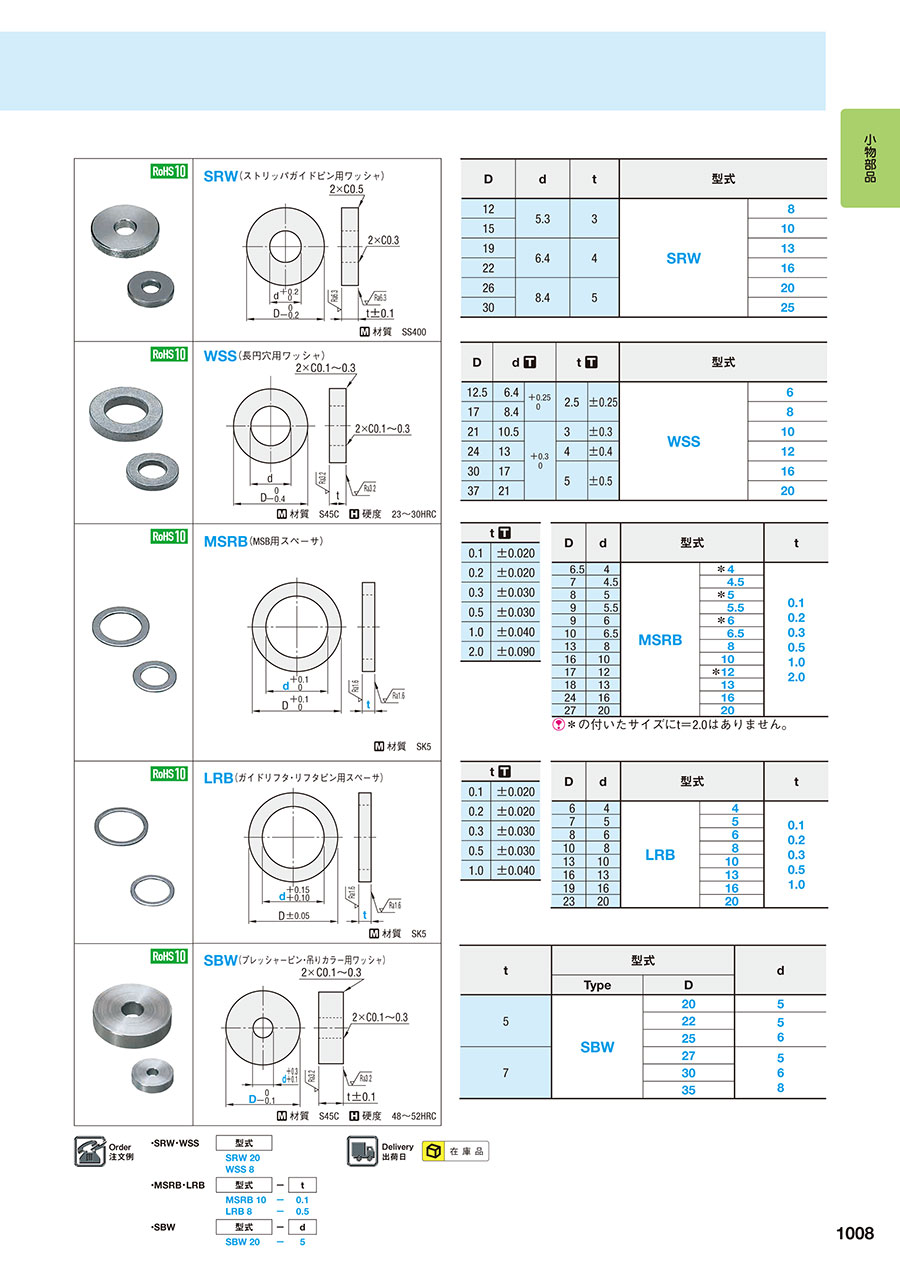

カタログ
ワッシャ 長円穴用ワッシャのレビュー
溶接治具に調整できる部品に利用しています。
5
5.02022/11/03
溶接治具に調整できる部品に利用しています。現物と合わせ寸法調整が必要時部品に長孔やより大きい穴のカバーとして このワッシ...もっと読む
0人が参考にしています。
切削加工の時に使用
5
5.02021/09/17
加工時の高さ調整用に購入しました。
すぐに届いたのでとても助かりました。
0人が参考にしています。
プレス金型
4
4.02021/06/04
精度良く出来ているのでいろいろな使い方ができて良かった。もっとサイズの種類を増やして欲しい
0人が参考にしています。
冶工具用ワッシャ
5
5.02021/02/24
社内使用の冶工具に使用するために購入しました。
サイズも豊富にあり、翌日に到着するので、ホームセンターに行く手間が省けて...もっと読む
0人が参考にしています。
切削加工時
5
5.02020/08/04
加工時に高さが足りず急遽購入しました。
翌日には届いたので大変助かりました。
0人が参考にしています。
