ばね座金
未確定：候補が10型番あります。
商品情報

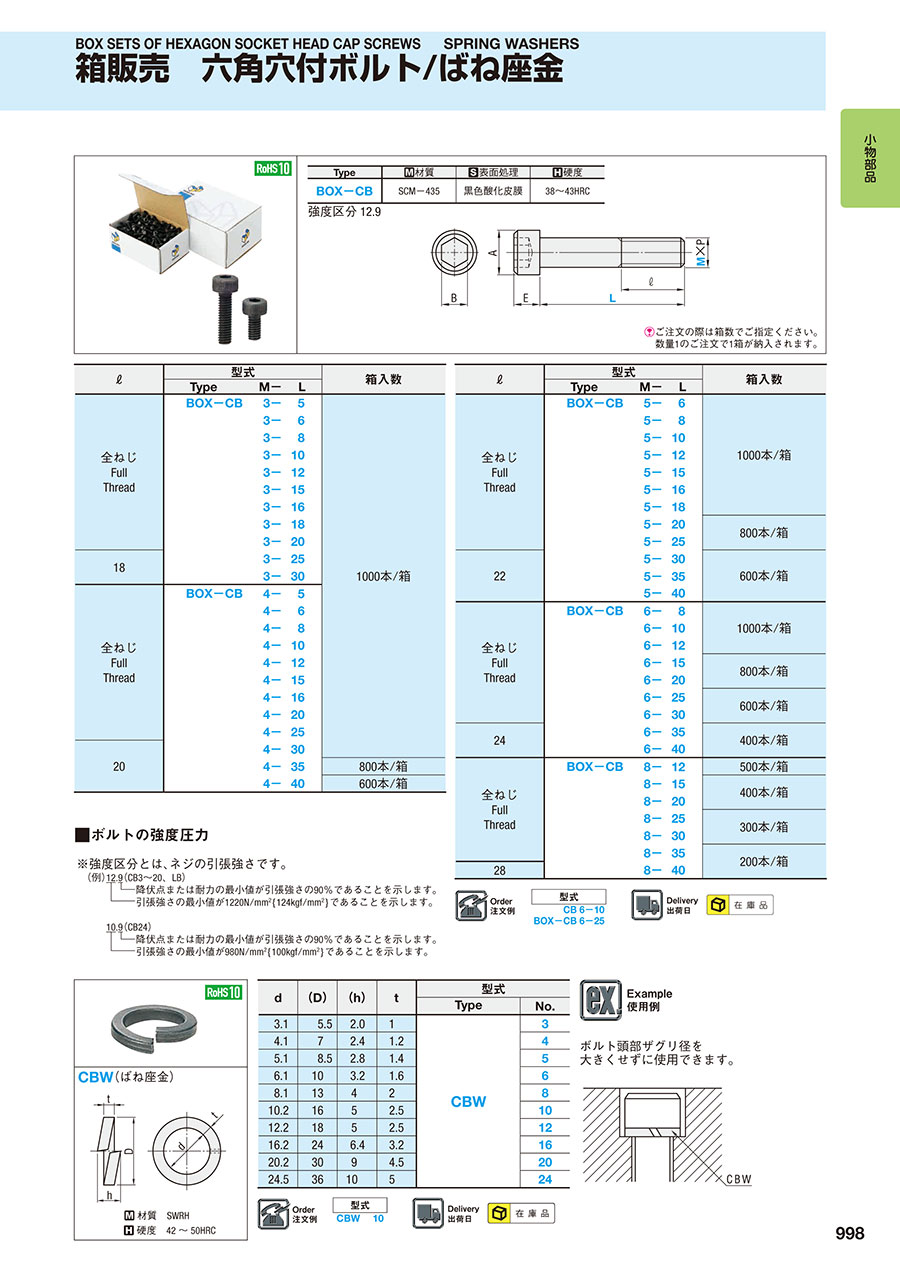

外形図・製品仕様
材質 SWRH
硬度 42 ～ 50HRC
規格表
| d | （D） | （h） | t | 型式 | |
|---|---|---|---|---|---|
| Type | No. | ||||
| 3.1 | 5.5 | 2.0 | 1 | CBW | 3 |
| 4.1 | 7 | 2.4 | 1.2 | 4 | |
| 5.1 | 8.5 | 2.8 | 1.4 | 5 | |
| 6.1 | 10 | 3.2 | 1.6 | 6 | |
| 8.1 | 13 | 4 | 2 | 8 | |
| 10.2 | 16 | 5 | 2.5 | 10 | |
| 12.2 | 18 | 5 | 2.5 | 12 | |
| 16.2 | 24 | 6.4 | 3.2 | 16 | |
| 20.2 | 30 | 9 | 4.5 | 20 | |
| 24.5 | 36 | 10 | 5 | 24 | |
注文例
出荷日
関連情報
ボルト頭部ザグリ径を大きくせずに使用できます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
301円 ( 331円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
カタログ
ばね座金のレビュー
搬送装置の取り付け
3
3.02017/09/25
搬送装置の取り付けに使用、ボルトと平ワッシャーで固定して装置を頻繁移動の為装置がずれ、ばね座金を使用、完全にずれがおさま...もっと読む
2人が参考にしています。
射出成型用
5
5.02023/04/26
金型可動部のゆるみ対策で使用しています。
一般的なばね座金ですが、安物と違い厚み精度が高いです。
1人が参考にしています。
かまし
4
4.02022/09/05
こちらは
バネ式になっており
ボルトで締め付けなどは
完全にしまるようになるので
かなり安全です
1人が参考にしています。
よく緩むボルトに使用。
5
5.02022/09/02
構造上よく緩むボルトがあったのですが、間にこれを挟んだところ全く緩まなくなった。この部品の必要性について甘く考えていまし...もっと読む
1人が参考にしています。
ネジの緩み防止に使用しました。
5
5.02022/03/31
部品作成時に、ネジの緩み防止の為に使用しました。
特に問題なく、しっかりと固定する事ができました。
1人が参考にしています。
