ノックピン タップ付m6タイプ

ノックピン タップ付m6タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

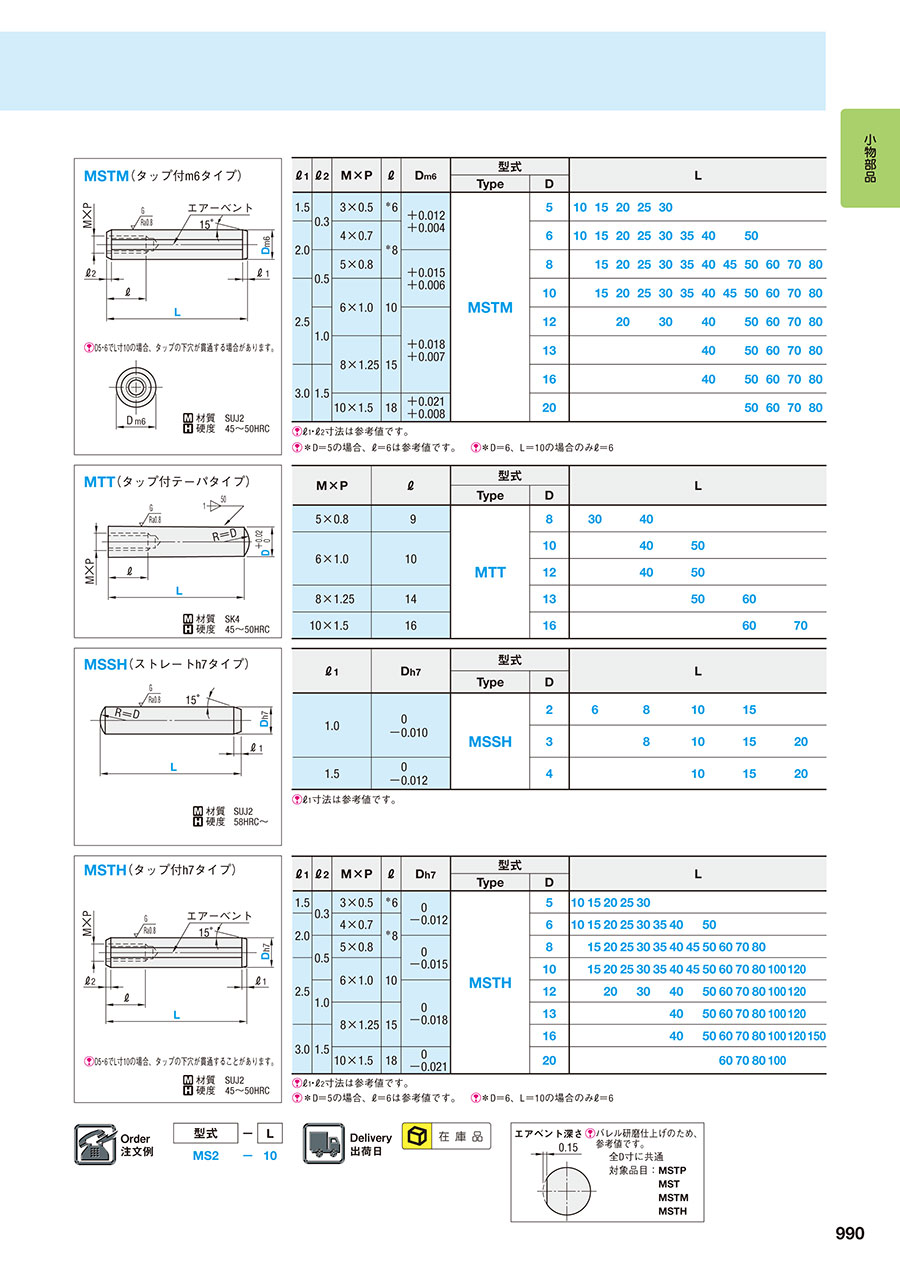

PDFP.835

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

ノックピン タップ付m6タイプ:関連画像

材質 SUJ2
硬度 45~50HRC

MSTM(タップ付m6タイプ)
ノックピン タップ付m6タイプ:関連画像

D5・6でL寸10の場合、タップの下穴が貫通する場合があります。
ノックピン タップ付m6タイプ:関連画像
型番
MSTM5-10
MSTM5-15
MSTM5-20
MSTM5-25
MSTM5-30
MSTM6-10
MSTM6-15
MSTM6-20
MSTM6-25
MSTM6-30
MSTM6-35
MSTM6-40
MSTM6-50
MSTM8-15
MSTM8-20
MSTM8-25
MSTM8-30
MSTM8-35
MSTM8-40
MSTM8-45
MSTM8-50
MSTM8-60
MSTM8-70
MSTM8-80
MSTM10-15
MSTM10-20
MSTM10-25
MSTM10-30
MSTM10-35
MSTM10-40
MSTM10-45
MSTM10-50
MSTM10-60
MSTM10-70
MSTM10-80
MSTM12-20
MSTM12-30
MSTM12-40
MSTM12-50
MSTM12-60
MSTM12-70
MSTM12-80
MSTM13-40
MSTM13-50
MSTM13-60
MSTM13-70
MSTM13-80
MSTM16-40
MSTM16-50
MSTM16-60
MSTM16-70
MSTM16-80
MSTM20-50
MSTM20-60
MSTM20-70
MSTM20-80
型番通常単価スライド値引通常
出荷日
RoHSD(径)
(mm)
L(全長)
(mm)

60円

あり 在庫品1日目(当日可能) 対応510

60円

あり 在庫品1日目(当日可能) 対応515

60円

あり 在庫品1日目(当日可能) 対応520

60円

あり 在庫品1日目(当日可能) 対応525

60円

あり 在庫品1日目(当日可能) 対応530

45円

あり 在庫品1日目(当日可能) 対応610

45円

あり 在庫品1日目(当日可能) 対応615

40円

あり 在庫品1日目(当日可能) 対応620

45円

あり 在庫品1日目(当日可能) 対応625

40円

あり 在庫品1日目(当日可能) 対応630

45円

あり 在庫品1日目(当日可能) 対応635

45円

あり 在庫品1日目(当日可能) 対応640

45円

あり 在庫品1日目(当日可能) 対応650

50円

あり 在庫品1日目(当日可能) 対応815

50円

あり 在庫品1日目(当日可能) 対応820

50円

あり 在庫品1日目(当日可能) 対応825

40円

あり 在庫品1日目(当日可能) 対応830

50円

あり 在庫品1日目(当日可能) 対応835

50円

あり 在庫品1日目(当日可能) 対応840

50円

あり 在庫品1日目(当日可能) 対応845

50円

あり 在庫品1日目(当日可能) 対応850

50円

あり 在庫品1日目(当日可能) 対応860

100円

あり 在庫品1日目(当日可能) 対応870

100円

あり 在庫品1日目(当日可能) 対応880

55円

あり 在庫品1日目(当日可能) 対応1015

55円

あり 在庫品1日目(当日可能) 対応1020

55円

あり 在庫品1日目(当日可能) 対応1025

55円

あり 在庫品1日目(当日可能) 対応1030

55円

あり 在庫品1日目(当日可能) 対応1035

45円

あり 在庫品1日目(当日可能) 対応1040

55円

あり 在庫品1日目(当日可能) 対応1045

55円

あり 在庫品1日目(当日可能) 対応1050

55円

あり 在庫品1日目(当日可能) 対応1060

55円

あり 在庫品1日目(当日可能) 対応1070

100円

あり 在庫品1日目(当日可能) 対応1080

70円

あり 在庫品1日目(当日可能) 対応1220

70円

あり 在庫品1日目(当日可能) 対応1230

70円

あり 在庫品1日目(当日可能) 対応1240

70円

あり 在庫品1日目(当日可能) 対応1250

70円

あり 在庫品1日目(当日可能) 対応1260

70円

あり 在庫品1日目(当日可能) 対応1270

100円

あり 在庫品1日目(当日可能) 対応1280

80円

あり 在庫品1日目(当日可能) 対応1340

70円

あり 在庫品1日目(当日可能) 対応1350

80円

あり 在庫品1日目(当日可能) 対応1360

80円

あり 在庫品1日目(当日可能) 対応1370

100円

あり 在庫品1日目(当日可能) 対応1380

100円

あり 在庫品1日目(当日可能) 対応1640

100円

あり 在庫品1日目(当日可能) 対応1650

90円

あり 在庫品1日目(当日可能) 対応1660

100円

あり 在庫品1日目(当日可能) 対応1670

100円

あり 在庫品1日目(当日可能) 対応1680

140円

あり 在庫品1日目(当日可能) 対応2050

140円

あり 在庫品1日目(当日可能) 対応2060

140円

あり 在庫品1日目(当日可能) 対応2070

140円

あり 在庫品1日目(当日可能) 対応2080

Loading...

  1. 1

規格表


ノックピン タップ付m6タイプ:関連画像
・規格表
ℓ1・ℓ2寸法は参考値です。外径の研磨工程でカタログ値より大きくなることがあります。
ℓ1ℓ2M
×
P
Dm6型式L¥バラチャージ
(明細行単位)
¥基準単価¥スライド単価
TypeD1~9本10~299300~500
1.50.33
×
0.5
*6+0.012
+0.004
MSTM51015202530

+500円/明細行

6057
2.04
×
0.7
*86  20 30       4038
1015 25 3540 50   4542
0.55
×
0.8
+0.015
+0.006
8    30       4038
 152025 3540455060  5047
          708010095
2.56
×
1.0
1010      40     4542
 1520253035 45506070 5552
           8010095
1.0+0.018
+0.007
12  20 30 40 506070 7066
           8010095
8
×
1.25
1513        50   7066
      40  6070 8076
           8010095
3.01.516         60  9085
      40 50 708010095
10
×
1.5
18+0.021
+0.008
20        50607080140133
*D=5の場合、ℓ=6は参考値です。  *D=6、L=10の場合のみℓ=6
1 ~ 9本のご注文は基準単価+バラチャージ(明細行)を申し受けます。
表示数量超えはWOSにてご確認ください。
[計算例]MSTM5-10を8本ご注文の場合
1本当たりのバラチャージ:500円÷8本=62円
1本当たりの価格     :基準単価60円+62円=122円

納期



運送所要日数はこちら

仕様・概要

エアベント深さ
ノックピン タップ付m6タイプ:関連画像


バレル研磨仕上げのため、参考値です。
全D寸に共通
対象品目:
MSTP
MST
MSTM
MSTH


基本情報

形状 ストレート 抜きタップの有無 径D公差 m6
