ボールロックリテーナ ライト級トライアングル

ボールロックリテーナ ライト級トライアングル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ボールロックリテーナ ライト級トライアングル
  • ボールロックリテーナ ライト級トライアングル

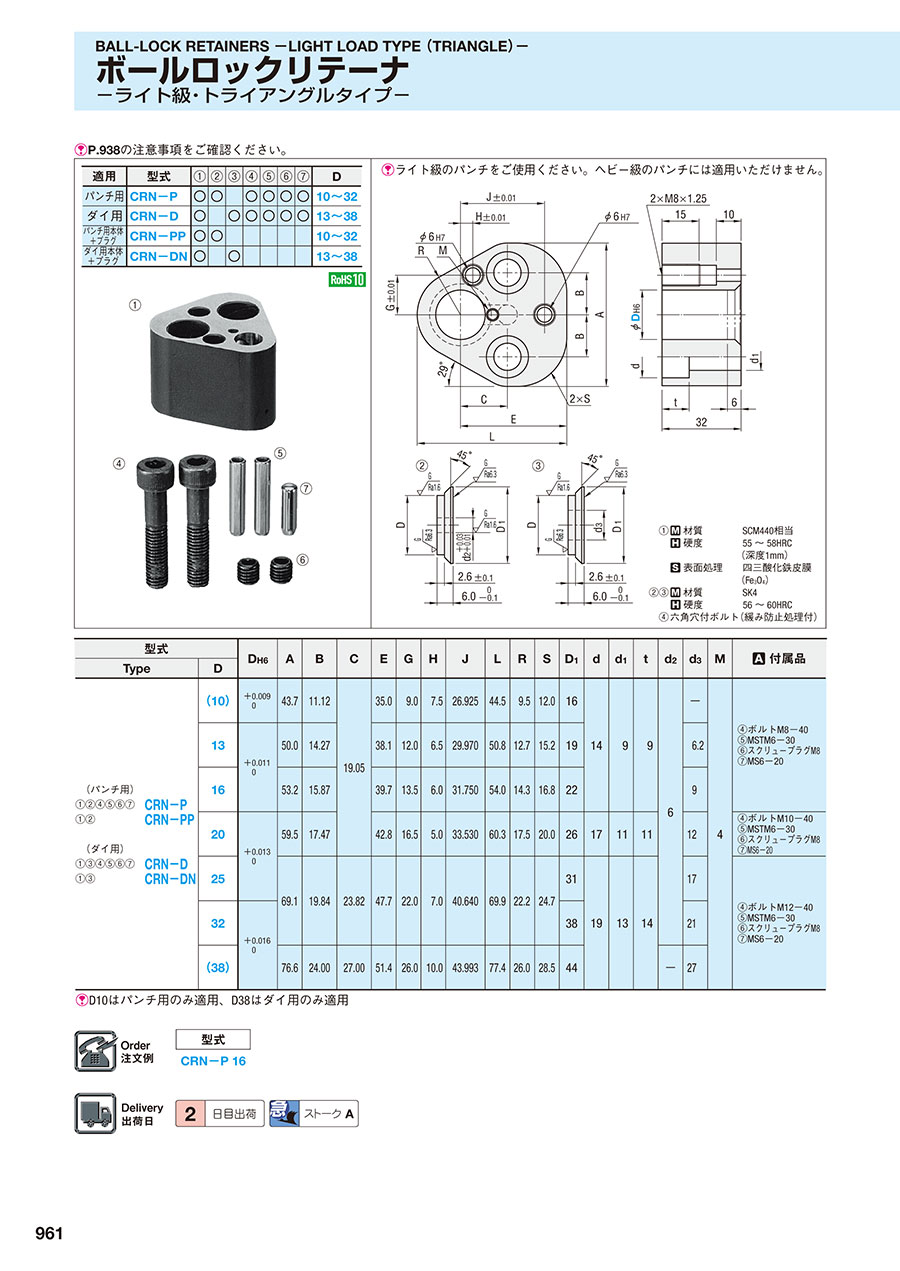

PDFP.827

型番

商品を一つに絞り込むとこちらに型番が表示されます

ボールロックリテーナ ライト級トライアングル:関連画像
・材質表
適用型式D
パンチ用CRN-P 10~32
ダイ用CRN-D 13~38
パンチ用本体
+プラグ
CRN-PP     10~32
ダイ用本体
+プラグ
CRN-DN     13~38


  ① 材質 SCM440相当
     硬度 55~58HRC
                  (深度1mm)
     表面処理 四三酸化鉄皮膜
                         (Fe3O4)
②③ 材質   SK4
     硬度   56~60HRC
   ④六角穴付ボルト(緩み防止処理付)

ボールロックリテーナ ライト級トライアングル:関連画像


ボールロックリテーナ ライト級トライアングル:関連画像


ボールロックリテーナ ライト級トライアングル:関連画像


ライト級のパンチをご使用ください。ヘビー級のパンチはご使用できません。
 こちらの注意事項をご確認ください。


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~9セット10~29セット30~49セット50~100セット101セット~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
CRN-D13
CRN-D16
CRN-D20
CRN-D25
CRN-D32
CRN-D38
CRN-DN13
CRN-DN16
CRN-DN20
CRN-DN25
CRN-DN32
CRN-DN38
CRN-P10
CRN-P13
CRN-P16
CRN-P20
CRN-P25
CRN-P32
CRN-PP10
CRN-PP13
CRN-PP16
CRN-PP20
CRN-PP25
CRN-PP32
型番通常単価スライド値引通常
出荷日
RoHS種別 構成部品 D(適応パンチ径)
(mm)

2,900円

あり 2日目 対応ボタンダイ用セット13

3,050円

あり 2日目 対応ボタンダイ用セット16

3,280円

あり 2日目 対応ボタンダイ用セット20

3,640円

あり 2日目 対応ボタンダイ用セット25

4,320円

あり 2日目 対応ボタンダイ用セット32

4,320円

あり 2日目 対応ボタンダイ用セット38

2,790円

あり 2日目 対応ボタンダイ用本体単品+プラグ13

2,930円

あり 2日目 対応ボタンダイ用本体単品+プラグ16

3,160円

あり 2日目 対応ボタンダイ用本体単品+プラグ20

3,520円

あり 2日目 対応ボタンダイ用本体単品+プラグ25

4,180円

あり 2日目 対応ボタンダイ用本体単品+プラグ32

4,180円

あり 2日目 対応ボタンダイ用本体単品+プラグ38

2,900円

あり 2日目 対応ライト級パンチ用セット10

2,900円

あり 2日目 対応ライト級パンチ用セット13

3,050円

あり 2日目 対応ライト級パンチ用セット16

3,280円

あり 2日目 対応ライト級パンチ用セット20

3,640円

あり 2日目 対応ライト級パンチ用セット25

4,320円

あり 2日目 対応ライト級パンチ用セット32

2,790円

あり 2日目 対応ライト級パンチ用本体単品+プラグ10

2,790円

あり 2日目 対応ライト級パンチ用本体単品+プラグ13

2,930円

あり 2日目 対応ライト級パンチ用本体単品+プラグ16

3,160円

あり 2日目 対応ライト級パンチ用本体単品+プラグ20

3,520円

あり 2日目 対応ライト級パンチ用本体単品+プラグ25

4,180円

あり 2日目 対応ライト級パンチ用本体単品+プラグ32

Loading...

  1. 1

規格表


ボールロックリテーナ ライト級トライアングル:関連画像
・規格表
型式DH6ABCEGHJLRSD1dd1td2d3M 付属品
TypeD
(パンチ用)
①②④⑤⑥⑦ CRN-P
10+0.009
0
43.711.1219.0535.09.07.526.92544.59.512.016149964④M8-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
13+0.011
0
50.014.2738.112.06.529.97050.812.715.2196.2
1653.215.8739.713.56.031.75054.014.316.8229
20+0.013
0
59.517.4742.816.55.033.53060.317.520.02617111112④M10-40 ⑥MSW8
⑤MSTM6-30⑦MS6-20
2569.119.8423.8247.722.07.040.64069.922.224.73119131417④M12-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
32+0.016
0
3821

型式DH6ABCEGHJLRSD1dd1td2d3M 付属品
TypeD
(パンチ用)
①② CRN-PP
10+0.009
0
43.711.1219.0535.09.07.526.92544.59.512.016149964④M8-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
13+0.011
0
50.014.2738.112.06.529.97050.812.715.2196.2
1653.215.8739.713.56.031.75054.014.316.8229
20+0.013
0
59.517.4742.816.55.033.53060.317.520.02617111112④M10-40 ⑥MSW8
⑤MSTM6-30⑦MS6-20
2569.119.8423.8247.722.07.040.64069.922.224.73119131417④M12-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
32+0.016
0
3821

型式DH6ABCEGHJLRSD1dd1td2d3M 付属品
TypeD
(ダイ用)
①③④⑤⑥⑦ CRN-D
13+0.011
0
50.014.2719.0538.112.06.529.97050.812.715.219149966.24④M8-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
1653.215.8739.713.56.031.75054.014.316.8229
20+0.013
0
59.517.4742.816.55.033.53060.317.520.02617111112④M10-40 ⑥MSW8
⑤MSTM6-30⑦MS6-20
2569.119.8423.8247.722.07.040.64069.922.224.73119131417④M12-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
32+0.016
0
3821
3876.624.0027.0051.426.010.043.99377.426.028.54427

型式DH6ABCEGHJLRSD1dd1td2d3M 付属品
TypeD
(ダイ用)
①③ CRN-DN
13+0.011
0
50.014.2719.0538.112.06.529.97050.812.715.219149966.24④M8-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
1653.215.8739.713.56.031.75054.014.316.8229
20+0.013
0
59.517.4742.816.55.033.53060.317.520.02617111112④M10-40 ⑥MSW8
⑤MSTM6-30⑦MS6-20
2569.119.8423.8247.722.07.040.64069.922.224.73119131417④M12-40
⑤MSTM6-30
⑥MSW8
⑦MS6-20
32+0.016
0
3821
3876.624.0027.0051.426.010.043.99377.426.028.54427

納期


200円/1本
3本以上で1明細行当たり一律540円

運送所要日数はこちら

価格表


■基準単価
DCRN-PCRN-PPCRN-DCRN-DN
102,9002,790
132,9002,7902,9002,790
163,0502,9303,0502,930
203,2803,1603,2803,160
253,6403,5203,6403,520
324,3204,1804,3204,180
384,3204,180


基本情報

バッキングプラグのノック穴有無
