ボールロックパンチブランク エコノミー

PDFP.821

型番

商品を一つに絞り込むとこちらに型番が表示されます

ボールロックパンチブランク エコノミー:関連画像
・材質表
適用L寸適用型式材質 硬度
63・71・74・80・90ライト級ELPBSKD11相当
60~63HRC
ライト級ジェクタELJB
71・80・90・100ヘビー級EBPBSKH51相当
61~64HRC
ヘビー級ジェクタEBJB


ELPB
(ライト級)
ボールロックパンチブランク エコノミー:関連画像


ELJB
(ライト級ジェクタ)
ボールロックパンチブランク エコノミー:関連画像


EBPB
(ヘビー級)
ボールロックパンチブランク エコノミー:関連画像


EBJB
(ヘビー級ジェクタ)
ボールロックパンチブランク エコノミー:関連画像




数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
EBJB10-[71,​80,​90,​100]
EBJB10-LC[60-99.9/0.1]
EBJB13-[71,​80,​90,​100]
EBJB13-LC[60-99.9/0.1]
EBJB16-[71,​80,​90,​100]
EBJB16-LC[60-99.9/0.1]
EBJB20-[71,​80,​90,​100]
EBJB20-LC[60-99.9/0.1]
EBJB25-[71,​80,​90,​100]
EBJB25-LC[60-99.9/0.1]
EBJB32-[71,​80,​90,​100]
EBJB32-LC[60-99.9/0.1]
EBPB10-[71,​80,​90,​100]
EBPB10-LC[60-99.9/0.1]
EBPB13-[71,​80,​90,​100]
EBPB13-LC[60-99.9/0.1]
EBPB16-[71,​80,​90,​100]
EBPB16-LC[60-99.9/0.1]
EBPB20-[71,​80,​90,​100]
EBPB20-LC[60-99.9/0.1]
EBPB25-[71,​80,​90,​100]
EBPB25-LC[60-99.9/0.1]
EBPB32-[71,​80,​90,​100]
EBPB32-LC[60-99.9/0.1]
ELJB10-[63,​71,​74,​80,​90]
ELJB10-LC[50-89.9/0.1]
ELJB13-[63,​71,​74,​80,​90]
ELJB13-LC[50-89.9/0.1]
ELJB16-[63,​71,​74,​80,​90]
ELJB16-LC[50-89.9/0.1]
ELJB20-[63,​71,​74,​80,​90]
ELJB20-LC[50-89.9/0.1]
ELJB25-[63,​71,​74,​80,​90]
ELJB25-LC[50-89.9/0.1]
ELJB32-[63,​71,​74,​80,​90]
ELJB32-LC[50-89.9/0.1]
ELPB10-[63,​71,​74,​80,​90]
ELPB10-LC[50-89.9/0.1]
ELPB13-[63,​71,​74,​80,​90]
ELPB13-LC[50-89.9/0.1]
ELPB16-[63,​71,​74,​80,​90]
ELPB16-LC[50-89.9/0.1]
ELPB20-[63,​71,​74,​80,​90]
ELPB20-LC[50-89.9/0.1]
ELPB25-[63,​71,​74,​80,​90]
ELPB25-LC[50-89.9/0.1]
ELPB32-[63,​71,​74,​80,​90]
ELPB32-LC[50-89.9/0.1]
型番通常単価スライド値引通常
出荷日
RoHS種別 材質 D(シャンク径)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)

-

2日目 対応ジェクタSKH51相当1071 ~ 100-

-

2日目 対応ジェクタSKH51相当10-60 ~ 99.9

-

2日目 対応ジェクタSKH51相当1371 ~ 100-

-

2日目 対応ジェクタSKH51相当13-60 ~ 99.9

-

2日目 対応ジェクタSKH51相当1671 ~ 100-

-

2日目 対応ジェクタSKH51相当16-60 ~ 99.9

-

2日目 対応ジェクタSKH51相当2071 ~ 100-

-

2日目 対応ジェクタSKH51相当20-60 ~ 99.9

-

2日目 対応ジェクタSKH51相当2571 ~ 100-

-

2日目 対応ジェクタSKH51相当25-60 ~ 99.9

-

2日目 対応ジェクタSKH51相当3271 ~ 100-

-

2日目 対応ジェクタSKH51相当32-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当1071 ~ 100-

-

2日目 対応ショルダーSKH51相当10-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当1371 ~ 100-

-

2日目 対応ショルダーSKH51相当13-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当1671 ~ 100-

-

2日目 対応ショルダーSKH51相当16-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当2071 ~ 100-

-

2日目 対応ショルダーSKH51相当20-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当2571 ~ 100-

-

2日目 対応ショルダーSKH51相当25-60 ~ 99.9

-

2日目 対応ショルダーSKH51相当3271 ~ 100-

-

2日目 対応ショルダーSKH51相当32-60 ~ 99.9

-

2日目 対応ジェクタSKD11相当1063 ~ 90-

-

2日目 対応ジェクタSKD11相当10-50 ~ 89.9

-

2日目 対応ジェクタSKD11相当1363 ~ 90-

-

2日目 対応ジェクタSKD11相当13-50 ~ 89.9

-

2日目 対応ジェクタSKD11相当1663 ~ 90-

-

2日目 対応ジェクタSKD11相当16-50 ~ 89.9

-

2日目 対応ジェクタSKD11相当2063 ~ 90-

-

2日目 対応ジェクタSKD11相当20-50 ~ 89.9

-

2日目 対応ジェクタSKD11相当2563 ~ 90-

-

2日目 対応ジェクタSKD11相当25-50 ~ 89.9

-

2日目 対応ジェクタSKD11相当3263 ~ 90-

-

2日目 対応ジェクタSKD11相当32-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当1063 ~ 90-

-

2日目 対応ショルダーSKD11相当10-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当1363 ~ 90-

-

2日目 対応ショルダーSKD11相当13-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当1663 ~ 90-

-

2日目 対応ショルダーSKD11相当16-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当2063 ~ 90-

-

2日目 対応ショルダーSKD11相当20-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当2563 ~ 90-

-

2日目 対応ショルダーSKD11相当25-50 ~ 89.9

-

2日目 対応ショルダーSKD11相当3263 ~ 90-

-

2日目 対応ショルダーSKD11相当32-50 ~ 89.9

Loading...

  1. 1

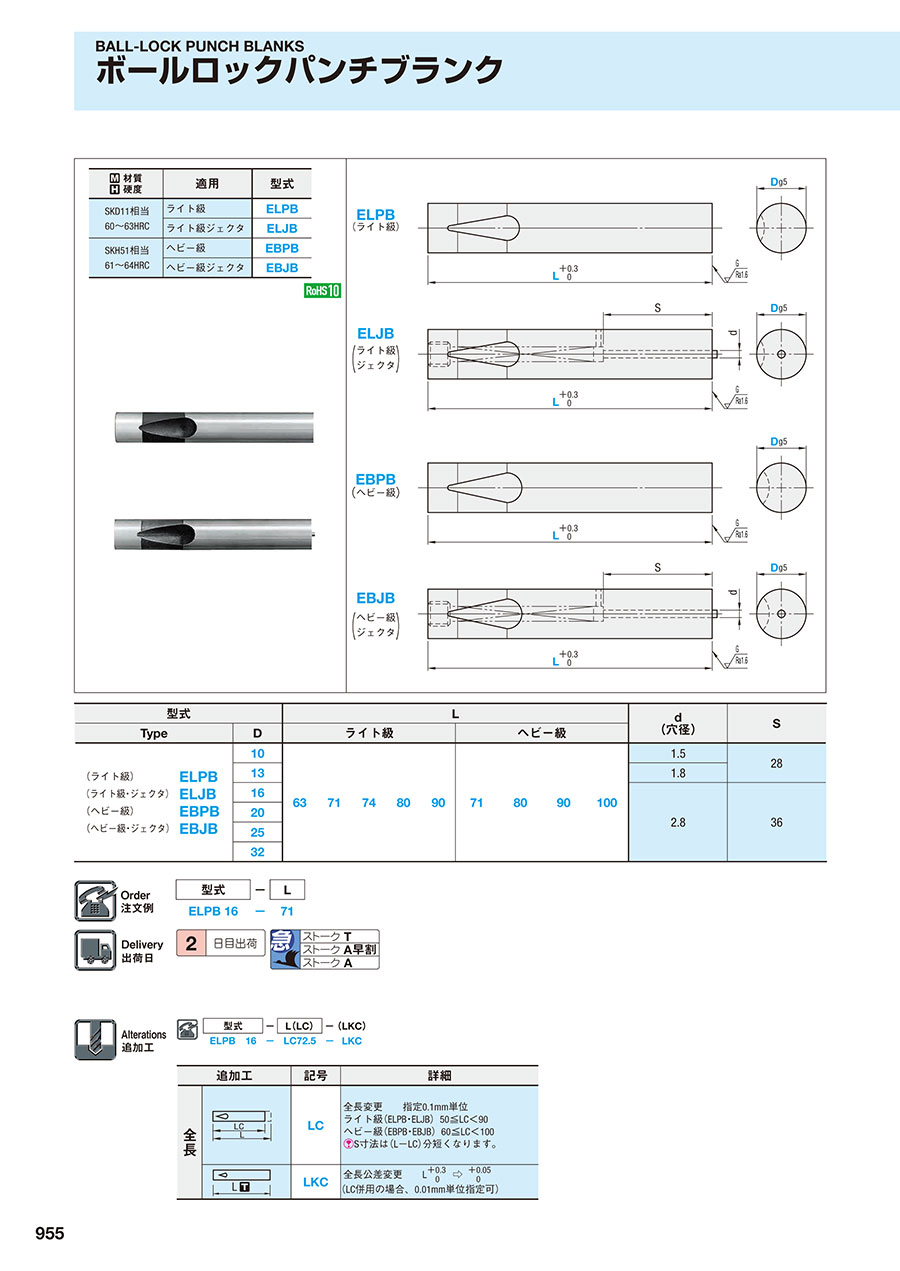

規格表


ボールロックパンチブランク エコノミー:関連画像
・規格表
型式Ld
(穴径)
S
TypeDライト級ヘビー級
(ライト級)ELPB
(ライト級・ジェクタ)ELJB
(ヘビー級)EBPB
(ヘビー級・ジェクタ)EBJB

1063717480907180901001.528
131.8
162.836
20
25
32

納期


1,000円//1本
300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円

運送所要日数はこちら

価格表


■エコノミータイプ 基準単価
D(ライト級)(ライト級ジェクタ)(ヘビー級)(ヘビー級ジェクタ)
ELPBELJBEBPBEBJB
104001,2105601,620
134301,3708501,780
165601,5309702,190
206801,9901,4602,950
258502,5902,3504,020
321,9403,3203,4105,770

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら
