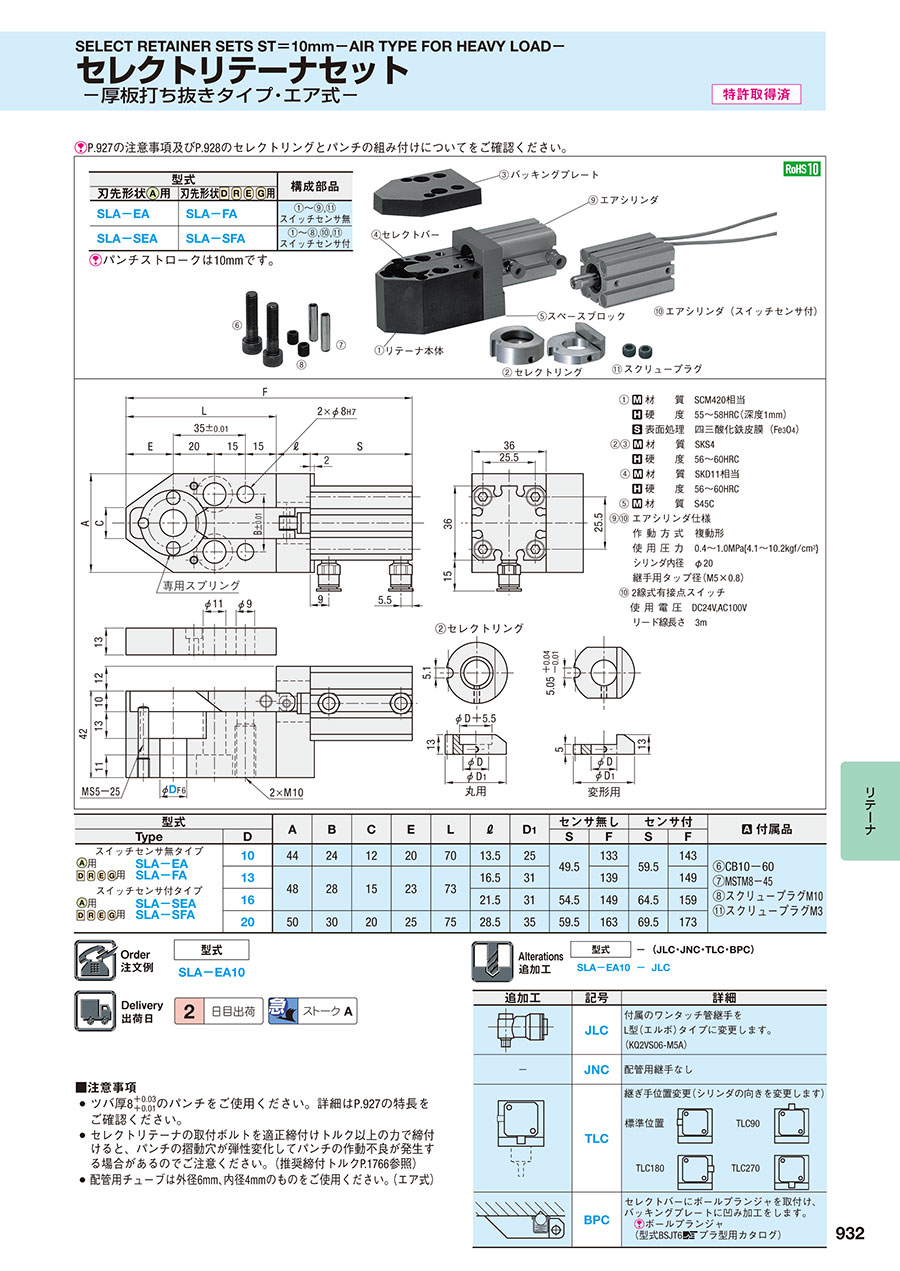

セレクトリテーナ　厚板打抜きパンチ用タイプ・エア式

[ ! ] P.927の注意事項及び P.928のセレクトリングとパンチの組み付けについてをご確認ください。

外形図・製品仕様

②セレクトリング

丸用

変形用

型式		構成部品
刃先形状用	刃先形状用
SLA-EA	SLA-FA	（1）～（9）,（11） スイッチセンサ無
SLA-SEA	SLA-SFA	（1）～（8）,（10）,（11） スイッチセンサ付

[ ! ]パンチストロークは10mmです。

規格表

型式			A	B	C	E	L	ℓ	D1	センサ無し		センサ付		[ A ]付属品
Type		D								S	F	S	F
スイッチセンサ無タイプ		10	44	24	12	20	70	13.5	25	49.5	133	59.5	143	（6）CB10-60 （7）MSTM8-45 （8）スクリュープラグM10 （11）スクリュープラグM3
用 用	SLA-EA SLA-FA	13	48	28	15	23	73	16.5	31		139		149
スイッチセンサ付タイプ		16						21.5	31	54.5	149	64.5	159
用 用	SLA-SEA SLA-SFA	20	50	30	20	25	75	28.5	35	59.5	163	69.5	173

■注意事項

• ハイテン材及び板厚の厚いものの打抜き並びにスラスト荷重がかかる打抜きの場合は、内部部品の耐久性上、破損や作動不良が発生する恐れがあります。事前に使用条件等を
  確認・検討し、ご了承の上でご使用ください。
• プレス加工中はエアの圧力を抜かないでください。振動によりセレクトバーが動き、作動不良を起こす可能性があります。
• セレクトリテーナは自動車用鋼板等の打ち抜き用に開発したもので、紙やフィルムなどのクリアランスの小さい打ち抜きには適しません。
• セレクトリテーナの取付ボルトを適正締付けトルク以上の力で締付けると、パンチの摺動穴が弾性変化してパンチの作動不良が発生する場合があるのでご注意ください。
  （推奨締付トルクはプレス金型用標準部品2017カタログ>>こちらをご参照ください。）
• セレクトバーはパンチを入れてから動かしてください。パンチを入れないとスプリングが曲がり作動不良の原因となります。
• ツバ厚8 +0.03/+0.01のパンチをご使用ください。
• 配管用チューブは外径6mm、内径4mmのものをご使用ください。

注文例

出荷日

追加工

追加工	記号	詳細
	JLC	付属のワンタッチ管継手を L型(エルボ)タイプに変更します。 (KQ2VS06-M5A)
－	JNC	配管用継手なし
	TLC	継ぎ手位置変更(シリンダの向きを変更します)
		標準位置 TLC90 TLC180 TLC270
	BPC	セレクトバーにボールプランジャを取付け、 バッキングプレートに凹み加工をします。 [ ! ]ボールプランジャ (型式BSJT6>>プラ型用カタログ)
