セレクトリテーナ 標準手動式

セレクトリテーナ 標準手動式

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • セレクトリテーナ 標準手動式
  • セレクトリテーナ 標準手動式
  • セレクトリテーナ 標準手動式
  • セレクトリテーナ 標準手動式
  • セレクトリテーナ 標準手動式
  • セレクトリテーナ 標準手動式

PDFP.789

型番

商品を一つに絞り込むとこちらに型番が表示されます

セレクトリテーナ 標準手動式:関連画像

    ① 材   質 SCM420相当
        硬   度 55~58HRC(深度1mm)
        表面処理 四三酸化鉄皮膜(Fe3O4)
②③④ 材   質 SK4
        硬   度 56~60HRC

型式
丸パンチ用変形パンチ用
SLS-EHSLS-FH


セレクトリテーナ 標準手動式:関連画像


②セレクトリング
セレクトリテーナ 標準手動式:関連画像

 こちらの注意事項及び こちらのセレクトリングとパンチの組み付けについてをご確認ください。


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~9セット10~29セット30~49セット50~100セット101セット~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
SLS-EH10
SLS-EH13
SLS-EH16
SLS-EH20
SLS-EH25
SLS-EH32
SLS-FH10
SLS-FH13
SLS-FH16
SLS-FH20
SLS-FH25
SLS-FH32
型番通常単価スライド値引通常
出荷日
RoHSD(適応パンチ外径)
(mm)
適応パンチ形状

18,440円

あり 2日目 対応10丸パンチ

19,250円

あり 2日目 対応13丸パンチ

19,250円

あり 2日目 対応16丸パンチ

22,580円

あり 2日目 対応20丸パンチ

25,190円

あり 2日目 対応25丸パンチ

28,160円

あり 2日目 対応32丸パンチ

20,600円

あり 2日目 対応10変形パンチ

21,500円

あり 2日目 対応13変形パンチ

21,500円

あり 2日目 対応16変形パンチ

25,100円

あり 2日目 対応20変形パンチ

27,710円

あり 2日目 対応25変形パンチ

30,680円

あり 2日目 対応32変形パンチ

Loading...

  1. 1

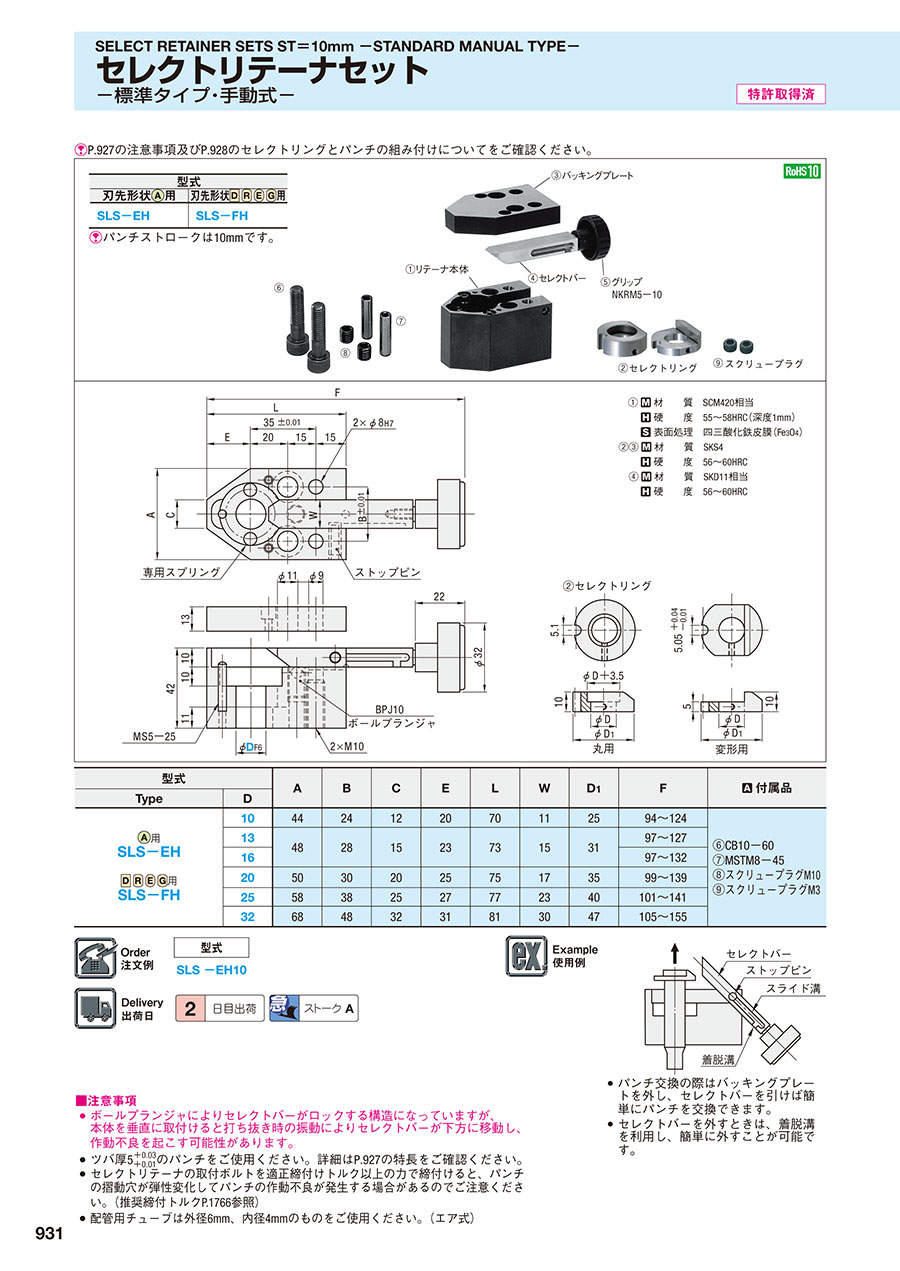

規格表


セレクトリテーナ 標準手動式:関連画像
・規格表
型式ABC ELWD1F 付属品¥基準単価 1~9セット
TypeDSLS-EH
丸パンチ用
SLS-EH

104424122070112594~124⑥CB10-60
⑦MSTM8-45
⑧MSW10
⑨MSW3
18,440
134828152373153197~12719,250
1697~13219,250
205030202575173599~13922,580
2558382527772340101~14125,190
3268483231813047105~15528,160

型式ABC ELWD1F 付属品¥基準単価 1~9セット
TypeDSLS-FH
変形パンチ用
SLS-FH
104424122070112594~124⑥CB10-60
⑦MSTM8-45
⑧MSW10
⑨MSW3
20,600
134828152373153197~12721,500
1697~13221,500
205030202575173599~13925,100
2558382527772340101~14127,710
3268483231813047105~15530,680

納期


200円/1本
3本以上で1明細行当たり一律540円

運送所要日数はこちら

仕様・概要

■特長
・打ち抜き時には、セレクトバーの凹部にボールプランジャがセットされるので振動によりセレクトバーが外れることはありません。
・セレクトバーは、ストップピンによりリテーナ本体から外れないようになっています。

■『パンチ交換』
・バッキングプレートを外し、セレクトバーを引けば簡単にパンチを交換できます。
・セレクトバーを外すときは、着脱溝を利用し、簡単に外すことが可能です。

■注意事項
・ボールプランジャによりセレクトバーがロックする構造になっていますが、本体を垂直に取付けると打ち抜き時の振動によりセレクトバーが下方に移動し、作動不良を起こす可能性があります。
・ツバ厚5のパンチをご使用ください。 詳細は こちらの特長をご確認ください。

特許取得済

使用例

セレクトリテーナ 標準手動式:関連画像


セレクトリテーナ 標準手動式のレビュー

この商品のレビューはありません レビューを書く
