セレクトリテーナ　標準エア式

セレクトリテーナ　標準エア式
  • セレクトリテーナ　標準エア式
  • セレクトリテーナ　標準エア式
  • セレクトリテーナ　標準エア式
  • セレクトリテーナ　標準エア式
  • セレクトリテーナ　標準エア式
通常単価(税別)
28,105円～48,323円
税込単価
30,916円～53,155円
通常出荷日：2日目

ストローク10㎜の標準タイプのセレクトリテーナ（パンチ切換ユニット）です。シリンダーにエアを注入しパン...

詳細を確認
  • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

よく一緒に見られています

セレクトリテーナ　標準手動式

ミスミ

セレクトリテーナ　標準手動式
通常価格(税別)： 20,284円 (税込価格：22,312円)

通常出荷日：2 日目

よく一緒に見られています

セレクトリテーナ　コンパクトエア式

ミスミ

セレクトリテーナ　コンパクトエア式
通常価格(税別)： 26,697円 (税込価格：29,367円)

通常出荷日：2 日目

未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

[ ! ] P.927の注意事項及び P.928のセレクトリングとパンチの組み付けについてをご確認ください。

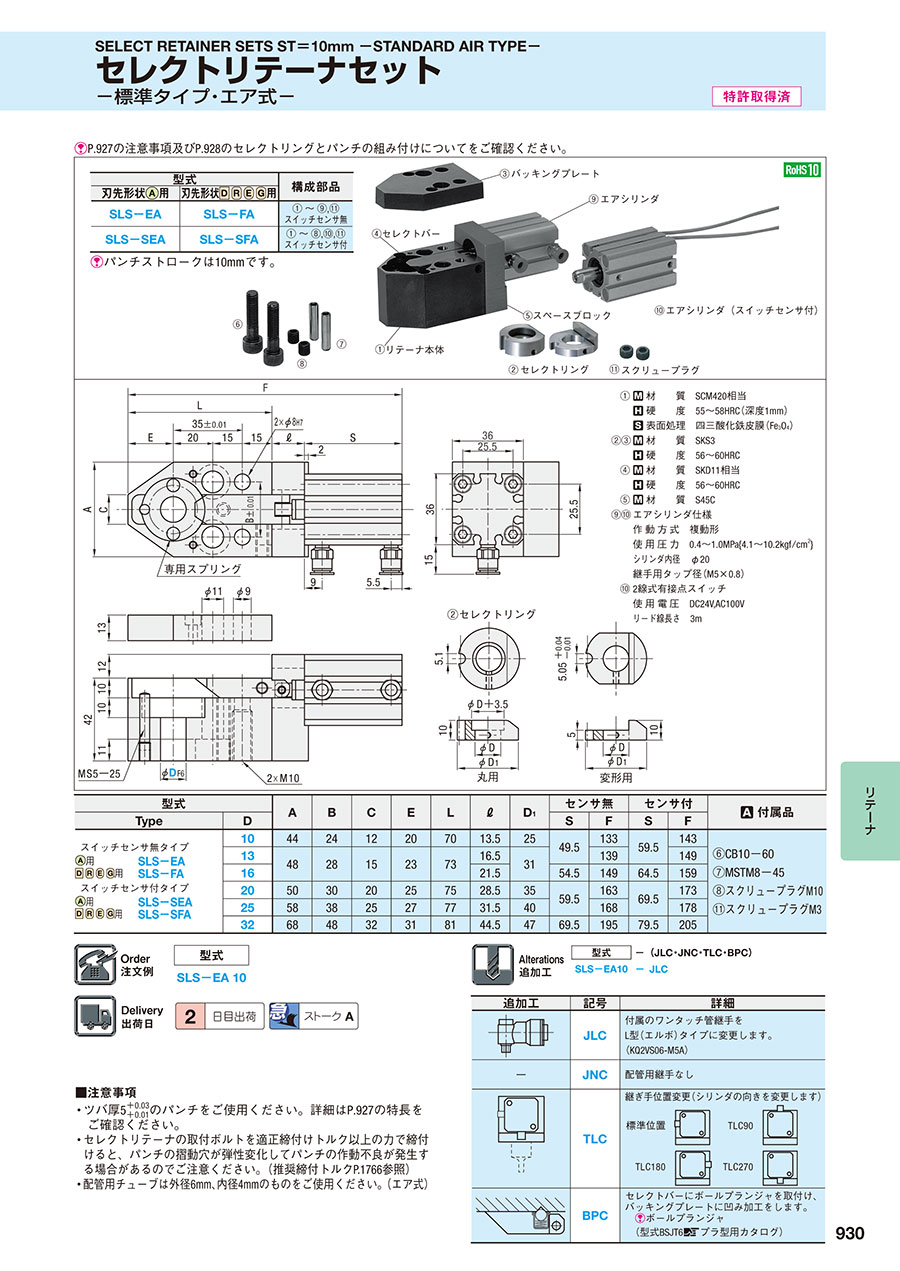

外形図・製品仕様

②セレクトリング

丸用

変形用

セレクトリテーナセット－標準タイプ・エア式－
（1） [ M ]材 質SCM420相当
 [ H ]硬 度55～58HRC（深度1mm）
 [ S ]表面処理四三酸化鉄皮膜（Fe3O4）
（2）（3）[ M ]材 質SKS3
 [ H ]硬 度56～60HRC
（4）[ M ]材 質SKD11相当
 [ H ]硬 度56～60HRC
（5）[ M ]材 質S45C
（9）（10） エアシリンダ仕様
 作 動 方 式複動形
 使 用 圧 力0.4～1.0MPa{4.1～10.2kgf/cm2}
 シリンダ内径φ20
 継手用タップ径（M5×0.8）
（10） 2線式有接点スイッチ
 使 用 電 圧  DC24V
  AC100V
 リード線長さ3m
型式構成部品
刃先形状セレクトリテーナセット-標準タイプ・エア式- 用刃先形状セレクトリテーナセット-標準タイプ・エア式- 用
SLS-EASLS-FA（1）～（9）,（11）
スイッチセンサ無
SLS-SEASLS-SFA（1）～（8）,（10）,（11）
スイッチセンサ付

[ ! ]パンチストロークは10mmです。

規格表

型式ABCELℓD1センサ無センサ付[ A ]付属品
TypeDSFSF
スイッチセンサ無タイプ10442412207013.52549.513359.5143（6）CB10-60
（7）MSTM8-45
（8）スクリュープラグM10
（11）スクリュープラグM3

用

SLS-EA13482815237316.531139149

用

SLS-FA1621.554.514964.5159
スイッチセンサ付タイプ20503020257528.53559.516369.5173

用

SLS-SEA25583825277731.540168178

用

SLS-SFA32684832318144.54769.519579.5205

■注意事項

  • ハイテン材及び板厚の厚いものの打抜き並びにスラスト荷重がかかる打抜きの場合は、内部部品の耐久性上、破損や作動不良が発生する恐れがあります。事前に使用条件等を
    確認・検討し、ご了承の上でご使用ください。
  • プレス加工中はエアの圧力を抜かないでください。振動によりセレクトバーが動き、作動不良を起こす可能性があります。
  • セレクトリテーナは自動車用鋼板等の打ち抜き用に開発したもので、紙やフィルムなどのクリアランスの小さい打ち抜きには適しません。
  • セレクトリテーナの取付ボルトを適正締付けトルク以上の力で締付けると、パンチの摺動穴が弾性変化してパンチの作動不良が発生する場合があるのでご注意ください。
    （推奨締付トルクはプレス金型用標準部品2017カタログ>>こちらをご参照ください。）
  • セレクトバーはパンチを入れてから動かしてください。パンチを入れないとスプリングが曲がり作動不良の原因となります。
  • SLSシリーズとSLCシリーズはバッキングプレートの厚みが違うため、パンチの長さの選定にご注意ください。
  • ツバ厚5 +0.03/+0.01のパンチをご使用ください。
  • 配管用チューブは外径6mm、内径4mmのものをご使用ください。

注文例

型式
SLS－EA 10

出荷日

 2 日目出荷
急

ストークA

追加工

型式－(JLC・JNC・TLC・BPC)
SLS－EA10－JLC
追加工記号詳細
JLC付属のワンタッチ管継手を
L型(エルボ)タイプに変更します。
(KQ2VS06-M5A)
－JNC配管用継手なし
TLC継ぎ手位置変更(シリンダの向きを変更します)

標準位置

TLC90

TLC180

TLC270

BPCセレクトバーにボールプランジャを取付け、
バッキングプレートに凹み加工をします。
[ ! ]ボールプランジャ
(型式BSJT6>>プラ型用カタログ)

型番リスト

表示件数
  • 1
    • 型番
    SLS-EA10
    SLS-EA13
    SLS-EA16
    SLS-EA20
    SLS-EA25
    SLS-EA32
    SLS-FA10
    SLS-FA13
    SLS-FA16
    SLS-FA20
    SLS-FA25
    SLS-FA32
    SLS-SEA10
    SLS-SEA13
    SLS-SEA16
    SLS-SEA20
    SLS-SEA25
    SLS-SEA32
    SLS-SFA10
    SLS-SFA13
    SLS-SFA16
    SLS-SFA20
    SLS-SFA25
    SLS-SFA32

    D(適応パンチ外径)

    (mm)

    スイッチセンサ有無

    適応パンチ形状

    		RoHS2（10物質）?最小発注数量
    10
    無
    丸パンチ
    対応
    1個
    13
    無
    丸パンチ
    対応
    1個
    16
    無
    丸パンチ
    対応
    1個
    20
    無
    丸パンチ
    対応
    1個
    25
    無
    丸パンチ
    対応
    1個
    32
    無
    丸パンチ
    対応
    1個
    10
    無
    変形パンチ
    対応
    1個
    13
    無
    変形パンチ
    対応
    1個
    16
    無
    変形パンチ
    対応
    1個
    20
    無
    変形パンチ
    対応
    1個
    25
    無
    変形パンチ
    対応
    1個
    32
    無
    変形パンチ
    対応
    1個
    10
    有
    丸パンチ
    対応
    1個
    13
    有
    丸パンチ
    対応
    1個
    16
    有
    丸パンチ
    対応
    1個
    20
    有
    丸パンチ
    対応
    1個
    25
    有
    丸パンチ
    対応
    1個
    32
    有
    丸パンチ
    対応
    1個
    10
    有
    変形パンチ
    対応
    1個
    13
    有
    変形パンチ
    対応
    1個
    16
    有
    変形パンチ
    対応
    1個
    20
    有
    変形パンチ
    対応
    1個
    25
    有
    変形パンチ
    対応
    1個
    32
    有
    変形パンチ
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,105円
    ( 30,916円 )
    2日目
    29,194円
    ( 32,113円 )
    2日目
    29,194円
    ( 32,113円 )
    2日目
    31,867円
    ( 35,054円 )
    2日目
    34,738円
    ( 38,212円 )
    2日目
    40,084円
    ( 44,092円 )
    2日目
    30,481円
    ( 33,529円 )
    2日目
    31,570円
    ( 34,727円 )
    2日目
    31,570円
    ( 34,727円 )
    2日目
    35,134円
    ( 38,647円 )
    2日目
    37,411円
    ( 41,152円 )
    2日目
    42,262円
    ( 46,488円 )
    2日目
    33,605円
    ( 36,966円 )
    2日目
    34,661円
    ( 38,127円 )
    2日目
    35,057円
    ( 38,563円 )
    2日目
    38,731円
    ( 42,604円 )
    2日目
    41,591円
    ( 45,750円 )
    2日目
    45,551円
    ( 50,106円 )
    2日目
    35,981円
    ( 39,579円 )
    2日目
    37,136円
    ( 40,850円 )
    2日目
    37,532円
    ( 41,285円 )
    2日目
    41,503円
    ( 45,653円 )
    2日目
    44,363円
    ( 48,799円 )
    2日目
    48,323円
    ( 53,155円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ストローク10㎜の標準タイプのセレクトリテーナ（パンチ切換ユニット）です。シリンダーにエアを注入しパンチの出し入れを切り替えることができます。（推奨エア圧0.4～1.0MPa/単品）スイッチセンサをつけることで、金型作動中のパンチ作動エラーを目視で確認することができます。

    ご注意

    • PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
