NC加工用エンドリテーナセット 25mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－

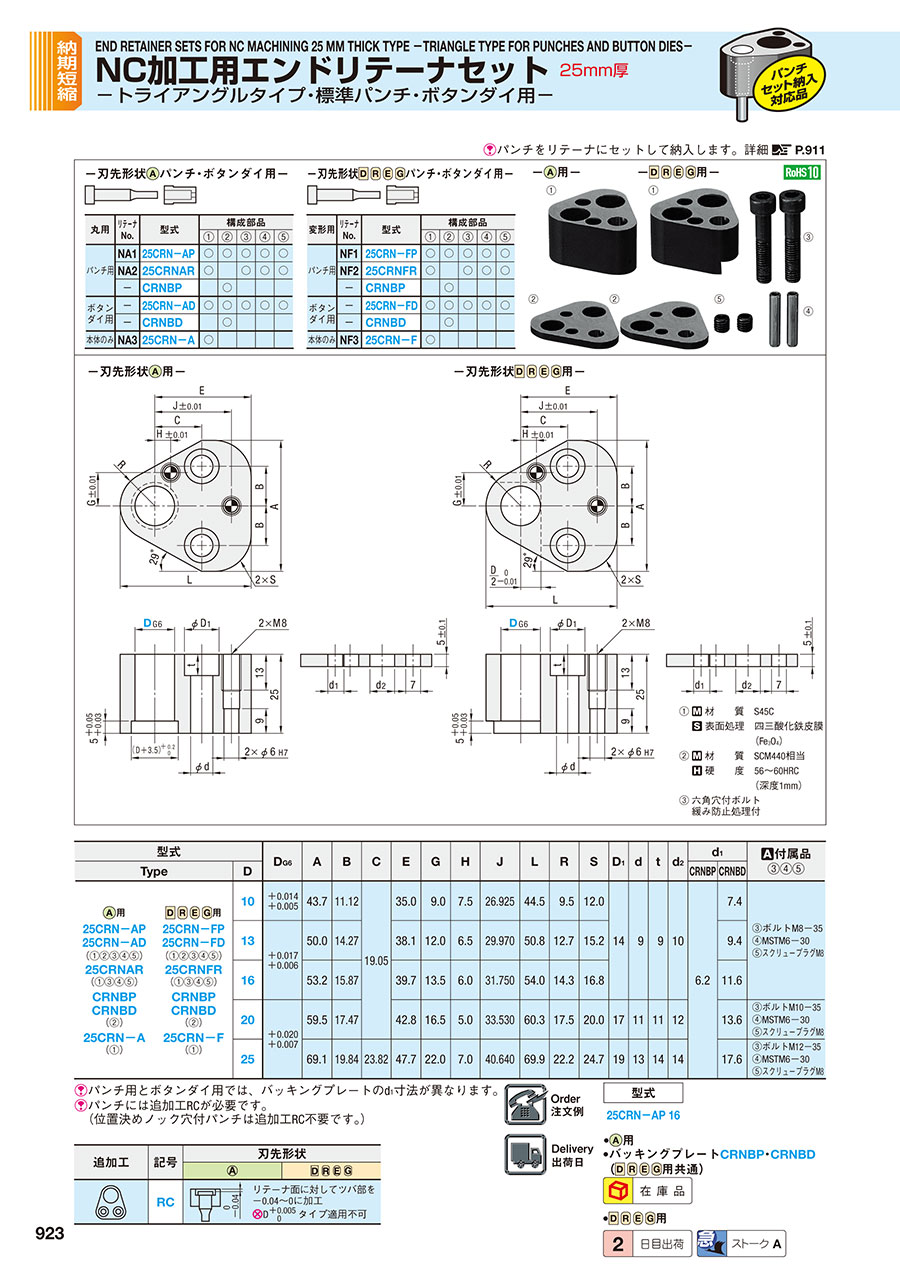

カタログ| P.923

通常単価(税別): 583円～2,409円

税込単価: 641円～2,650円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

標準パンチ・ボタンダイ用のNC加工用エンドリテーナ・トライアングルタイプです。本品に取り付けるパンチを...

詳細を確認

44.0

よく一緒に見られています

ミスミ

NC加工用エンドリテーナセット－標準パンチ・ボタンダイ用－

通常価格(税別)： 550円 (税込価格：605円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NC加工用エンドリテーナセット 32mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－

通常価格(税別)： 1,375円 (税込価格：1,513円)

通常出荷日：在庫品1日目

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

パンチをリテーナにセットして納入します。詳細 P.911

外形図・製品仕様

刃加工用エンドリテーナセット 25mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－

（1）	材質 S45C
	表面処理四三酸化鉄皮膜（Fe3O4）
（2）	材質 SCM440相当
	硬度 56～60HRC（深度1mm）
（3）	六角穴付ボルト
	緩み防止処理付

丸用	リテーナ No.	型式	構成部品
丸用	リテーナ No.	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	NA1	25CRN-AP	○	○	○	○	○
	NA2	25CRNAR	○		○	○	○
	-	CRNBP		○
ボタンダイ用	-	25CRN-AD	○	○	○	○	○
ボタンダイ用	-	CRNBD		○
本体のみ	NA3	25CRN-A	○

型式	リテーナ No.	型式	構成部品
型式	リテーナ No.	型式	（1）	（2）	（3）	（4）	（5）
パンチ用	NF1	25CRN-FP	○	○	○	○	○
	NF2	25CRNFR	○		○	○	○
	-	CRNBP		○
ボタンダイ用	-	25CRN-FD	○	○	○	○	○
ボタンダイ用	-	CRNBD		○
本体のみ	NF3	25CRN-F	○

規格表

型式			D_G6	A	B	C	E	G	H	J	L	R	S	D₁	d	t	d₂	d₁		付属品（3）（4）（5）
Type		D	D_G6	A	B	C	E	G	H	J	L	R	S	D₁	d	t	d₂	CRNBP	CRNBD	付属品（3）（4）（5）
25CRN-AP 25CRN-AD （1）（2）（3）（4）（5） 25CRNAR （1）（3）（4）（5） CRNBP CRNBD （2） 25CRN-A （1）	25CRN-FP 25CRN-FD （1）（2）（3）（4）（5） 25CRNFR （1）（3）（4）（5） CRNBP CRNBD （2） 25CRN-F （1）	10	+0.014/+0.005	43.7	11.12	19.05	35.0	9.0	7.5	26.925	44.5	9.5	12.0	14	9	9	10	6.2	7.4	（3）ボルトM8-35 （4）MSTM6-30 （5）スクリュープラグM8
		13	+0.017/+0.006	50.0	14.27		38.1	12.0	6.5	29.970	50.8	12.7	15.2						9.4
		16	+0.017/+0.006	53.2	15.87		39.7	13.5	6.0	31.750	54.0	14.3	16.8						11.6
		20	+0.020/+0.007	59.5	17.47		42.8	16.5	5.0	33.530	60.3	17.5	20.0	17	11	11	12		13.6	（3）ボルトM10-35 （4）MSTM6-30 （5）スクリュープラグM8
		25	+0.020/+0.007	69.1	19.84	23.82	47.7	22.0	7.0	40.640	69.9	22.2	24.7	19	13	14	14		17.6	（3）ボルトM12-35 （4）MSTM6-30 （5）スクリュープラグM8

パンチ用とボタンダイ用では、バッキングプレートのd₁寸法が異なります。
パンチには追加工RCが必要です。（位置決めノック穴付パンチは追加工RC不要です。）

注文例

出荷日

追加工

型番リスト

表示件数

型番

材質

対応パンチ形状

構成部品

D（適応パンチ径）

(mm)

T（板厚）

(mm)

対応ボタンダイ形状

RoHS2（10物質）?

最小発注数量

S45C	丸パンチ用	本体単品	10	-	-	対応	1個
S45C	丸パンチ用	本体単品	13	-	-	対応	1個
S45C	丸パンチ用	本体単品	16	-	-	対応	1個
S45C	丸パンチ用	本体単品	20	-	-	対応	1個
S45C	丸パンチ用	本体単品	25	-	-	対応	1個
S45C	ボタンダイ用	セット	10	-	丸ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	13	-	丸ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	16	-	丸ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	20	-	丸ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	25	-	丸ボタンダイ用	対応	1個
S45C	丸パンチ用	セット	10	-	-	対応	1個
S45C	丸パンチ用	セット	13	-	-	対応	1個
S45C	丸パンチ用	セット	16	-	-	対応	1個
S45C	丸パンチ用	セット	20	-	-	対応	1個
S45C	丸パンチ用	セット	25	-	-	対応	1個
S45C	変形パンチ用	本体単品	10	-	-	対応	1個
S45C	変形パンチ用	本体単品	13	-	-	対応	1個
S45C	変形パンチ用	本体単品	16	-	-	対応	1個
S45C	変形パンチ用	本体単品	20	-	-	対応	1個
S45C	変形パンチ用	本体単品	25	-	-	対応	1個
S45C	ボタンダイ用	セット	10	-	変形ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	13	-	変形ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	16	-	変形ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	20	-	変形ボタンダイ用	対応	1個
S45C	ボタンダイ用	セット	25	-	変形ボタンダイ用	対応	1個
S45C	変形パンチ用	セット	10	-	-	対応	1個
S45C	変形パンチ用	セット	13	-	-	対応	1個
S45C	変形パンチ用	セット	16	-	-	対応	1個
S45C	変形パンチ用	セット	20	-	-	対応	1個
S45C	変形パンチ用	セット	25	-	-	対応	1個
S45C	丸パンチ用	セット（バッキングプレート無）	10	-	-	対応	1個
S45C	丸パンチ用	セット（バッキングプレート無）	13	-	-	対応	1個
S45C	丸パンチ用	セット（バッキングプレート無）	16	-	-	対応	1個
S45C	丸パンチ用	セット（バッキングプレート無）	20	-	-	対応	1個
S45C	丸パンチ用	セット（バッキングプレート無）	25	-	-	対応	1個
S45C	変形パンチ用	セット（バッキングプレート無）	10	-	-	対応	1個
S45C	変形パンチ用	セット（バッキングプレート無）	13	-	-	対応	1個
S45C	変形パンチ用	セット（バッキングプレート無）	16	-	-	対応	1個
S45C	変形パンチ用	セット（バッキングプレート無）	20	-	-	対応	1個
S45C	変形パンチ用	セット（バッキングプレート無）	25	-	-	対応	1個
-	ボタンダイ用	バッキングプレート単品	10	5	丸/変形ボタンダイ用	対応	1個
-	ボタンダイ用	バッキングプレート単品	13	5	丸/変形ボタンダイ用	対応	1個
-	ボタンダイ用	バッキングプレート単品	16	5	丸/変形ボタンダイ用	対応	1個
-	ボタンダイ用	バッキングプレート単品	20	5	丸/変形ボタンダイ用	対応	1個
-	ボタンダイ用	バッキングプレート単品	25	5	丸/変形ボタンダイ用	対応	1個
-	丸パンチ用	バッキングプレート単品	10	5	-	対応	1個
-	丸パンチ用	バッキングプレート単品	13	5	-	対応	1個
-	丸パンチ用	バッキングプレート単品	16	5	-	対応	1個
-	丸パンチ用	バッキングプレート単品	20	5	-	対応	1個
-	丸パンチ用	バッキングプレート単品	25	5	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,309円 ( 1,440円 )	在庫品1日目当日出荷可能
1,364円 ( 1,500円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,518円 ( 1,670円 )	在庫品1日目当日出荷可能
1,639円 ( 1,803円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
2,266円 ( 2,493円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,991円 ( 2,190円 )	在庫品1日目当日出荷可能
2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
2,266円 ( 2,493円 )	在庫品1日目当日出荷可能
1,441円 ( 1,585円 )	2日目
1,518円 ( 1,670円 )	2日目
1,562円 ( 1,718円 )	2日目
1,639円 ( 1,803円 )	2日目
1,771円 ( 1,948円 )	2日目
2,002円 ( 2,202円 )	2日目
2,068円 ( 2,275円 )	2日目
2,145円 ( 2,360円 )	2日目
2,266円 ( 2,493円 )	2日目
2,409円 ( 2,650円 )	2日目
2,002円 ( 2,202円 )	2日目
2,068円 ( 2,275円 )	2日目
2,145円 ( 2,360円 )	2日目
2,266円 ( 2,493円 )	2日目
2,409円 ( 2,650円 )	2日目
1,386円 ( 1,525円 )	在庫品1日目当日出荷可能
1,463円 ( 1,609円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,738円 ( 1,912円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	2日目
1,606円 ( 1,767円 )	2日目
1,661円 ( 1,827円 )	2日目
1,738円 ( 1,912円 )	2日目
1,870円 ( 2,057円 )	2日目
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能
583円 ( 641円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

標準パンチ・ボタンダイ用のNC加工用エンドリテーナ・トライアングルタイプです。本品に取り付けるパンチをご注文の際は、RC追加工をご指定ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NC加工用エンドリテーナセット 25mm厚－トライアングルタイプ・標準パンチ・ボタンダイ用－のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プレス金型で

満足度：4.02021/07/23

トライアングルタイプは相手先指定で使用しています。通常のエンドリテーナと変わりなく使用できています。

0人が参考にしています。

プレス金型用部品

満足度：4.02020/07/30

プレス金型用の部品として購入いたしました。納期最優先でしたので、翌日には物が到着し助かりました。コスト面でもう少し安...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qリテーナでボタンダイ用を使用する場合、ボタンダイはストレートタイプとツバ付きどちらが適していますか？

ツバ付きを使用下さい。ツバで抜けないようにしているため、ストレートでは抜ける可能性があります。
