NC加工用リテーナセット 厚板パンチ用

NC加工用リテーナセット 厚板パンチ用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • NC加工用リテーナセット 厚板パンチ用
  • NC加工用リテーナセット 厚板パンチ用
  • NC加工用リテーナセット 厚板パンチ用
  • NC加工用リテーナセット 厚板パンチ用
  • NC加工用リテーナセット 厚板パンチ用

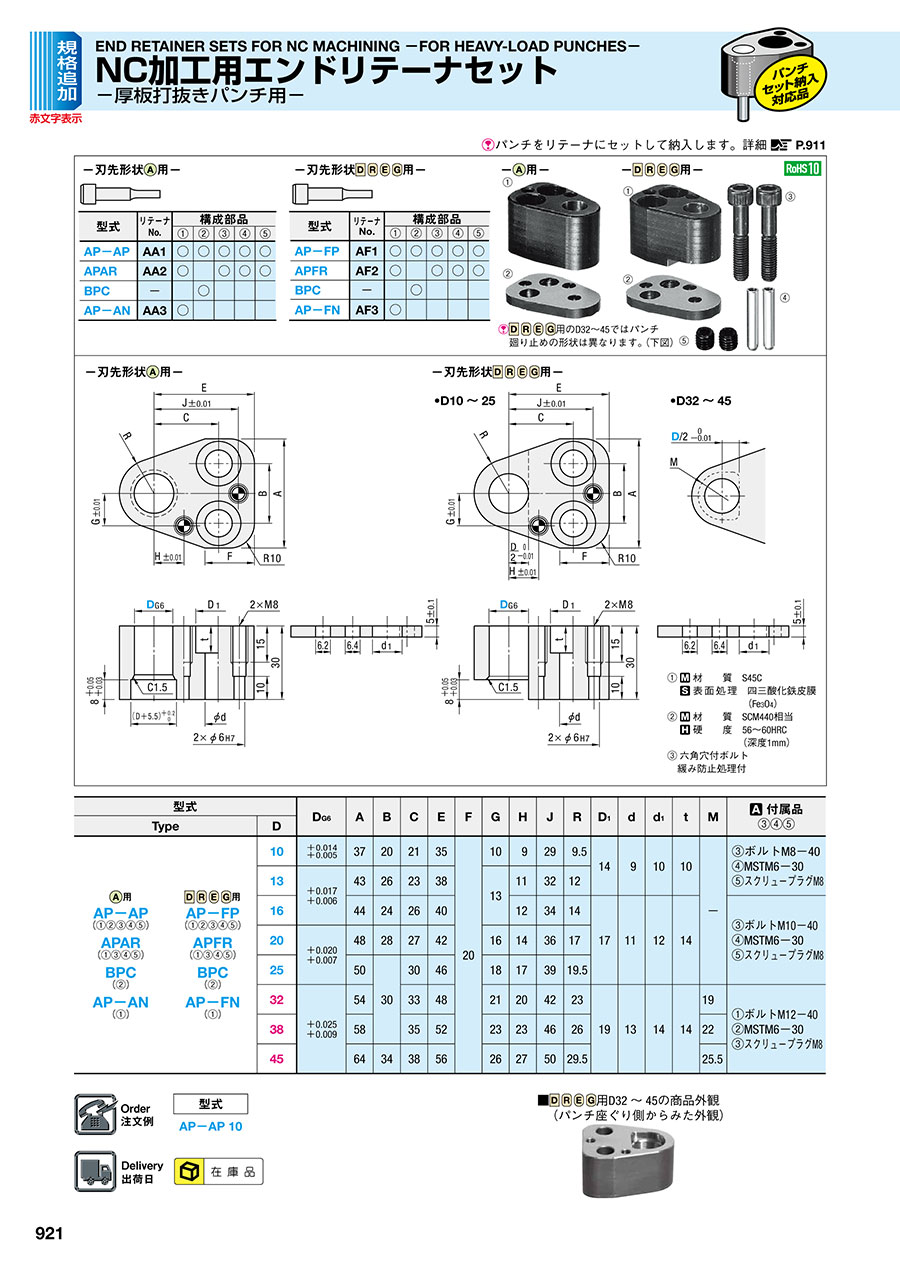

PDFP.779

型番

商品を一つに絞り込むとこちらに型番が表示されます

NC加工用リテーナセット 厚板パンチ用:関連画像

材   質 S45C
     表面処理  四三酸化鉄皮膜(Fe3O4)
材   質 SCM440相当
     硬   度 56~60HRC
③ 六角穴付ボルト
    緩み防止処理付

丸パンチ用
NC加工用リテーナセット 厚板パンチ用:関連画像
型式リテーナ
No.
構成部品
AP-APAA1
APARAA2
BPC
AP-ANAA3


変形パンチ用
NC加工用リテーナセット 厚板パンチ用:関連画像
型式リテーナ
No.
構成部品
AP-FPAF1
APFRAF2
BPC
AP-FNAF3


ー丸用ー
NC加工用リテーナセット 厚板パンチ用:関連画像


ー変形用ー
NC加工用リテーナセット 厚板パンチ用:関連画像


パンチをリテーナにセットして納入します。(+100円)詳細 こちら


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~9セット10~29セット30~49セット50~100セット101セット~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
AP-AN10
AP-AN13
AP-AN16
AP-AN20
AP-AN25
AP-AP10
AP-AP13
AP-AP16
AP-AP20
AP-AP25
AP-FN10
AP-FN13
AP-FN16
AP-FN20
AP-FN25
AP-FP10
AP-FP13
AP-FP16
AP-FP20
AP-FP25
APAR10
APAR13
APAR16
APAR20
APAR25
APFR10
APFR13
APFR16
APFR20
APFR25
型番通常単価スライド値引通常
出荷日
RoHS対応パンチ形状 構成部品 D(適応パンチ径)
(mm)

1,380円

あり 2日目 対応厚板打ち抜き丸パンチ用本体単品10

1,450円

あり 2日目 対応厚板打ち抜き丸パンチ用本体単品13

1,520円

あり 2日目 対応厚板打ち抜き丸パンチ用本体単品16

1,590円

あり 2日目 対応厚板打ち抜き丸パンチ用本体単品20

1,720円

あり 2日目 対応厚板打ち抜き丸パンチ用本体単品25

1,940円

あり 2日目 対応厚板打ち抜き丸パンチ用セット10

2,020円

あり 2日目 対応厚板打ち抜き丸パンチ用セット13

2,090円

あり 2日目 対応厚板打ち抜き丸パンチ用セット16

2,240円

あり 2日目 対応厚板打ち抜き丸パンチ用セット20

2,380円

あり 2日目 対応厚板打ち抜き丸パンチ用セット25

1,670円

あり 2日目 対応厚板打ち抜き変形パンチ用本体単品10

1,740円

あり 2日目 対応厚板打ち抜き変形パンチ用本体単品13

1,800円

あり 2日目 対応厚板打ち抜き変形パンチ用本体単品16

1,870円

あり 2日目 対応厚板打ち抜き変形パンチ用本体単品20

2,000円

あり 2日目 対応厚板打ち抜き変形パンチ用本体単品25

2,230円

あり 2日目 対応厚板打ち抜き変形パンチ用セット10

2,310円

あり 2日目 対応厚板打ち抜き変形パンチ用セット13

2,370円

あり 2日目 対応厚板打ち抜き変形パンチ用セット16

2,520円

あり 2日目 対応厚板打ち抜き変形パンチ用セット20

2,660円

あり 2日目 対応厚板打ち抜き変形パンチ用セット25

1,450円

あり 2日目 対応厚板打ち抜き丸パンチ用セット(バッキングプレート無)10

1,530円

あり 2日目 対応厚板打ち抜き丸パンチ用セット(バッキングプレート無)13

1,600円

あり 2日目 対応厚板打ち抜き丸パンチ用セット(バッキングプレート無)16

1,670円

あり 2日目 対応厚板打ち抜き丸パンチ用セット(バッキングプレート無)20

1,810円

あり 2日目 対応厚板打ち抜き丸パンチ用セット(バッキングプレート無)25

1,740円

あり 2日目 対応厚板打ち抜き変形パンチ用セット(バッキングプレート無)10

1,820円

あり 2日目 対応厚板打ち抜き変形パンチ用セット(バッキングプレート無)13

1,880円

あり 2日目 対応厚板打ち抜き変形パンチ用セット(バッキングプレート無)16

1,950円

あり 2日目 対応厚板打ち抜き変形パンチ用セット(バッキングプレート無)20

2,090円

あり 2日目 対応厚板打ち抜き変形パンチ用セット(バッキングプレート無)25

Loading...

  1. 1

規格表


NC加工用リテーナセット 厚板パンチ用:関連画像
・規格表
型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-丸用-
AP-AP
(①②③④⑤)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-丸用-
APAR
(①③④⑤)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-丸用-
BPC
(②)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-丸用-
AP-AN
(①)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-変形用-
AP-FP
(①②③④⑤)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-変形用-
APFR
(①③④⑤)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-変形用-
BPC
(②)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

型式DG6ABCEFGHJRD1dd1t 付属品
③④⑤
TypeD
-変形用-
AP-FN
(①)
10+0.014
+0.005
3720213520109299.51491010③M8-40
④MSTM6-30
⑤MSW8
13+0.017
+0.006
4326233813113212
164424264012341417111214③M10-40
④MSTM6-30
⑤MSW8
20+0.020
+0.007
4828274216143617
255030304618173919.5

納期


400円/1本
200円/1本
ストークAは3本以上で1明細行当たり一律540円

運送所要日数はこちら

価格表


■基準単価
D丸用変形用丸・変形共通
AP-AN
APAR
①③④⑤
AP-AP
①②③④⑤
AP-FN
APFR
①③④⑤
AP-FP
①②③④⑤
BPC
101,3801,4501,9401,6701,7402,230500
131,4501,5302,0201,7401,8202,310500
161,5201,6002,0901,8001,8802,370500
201,5901,6702,2401,8701,9502,520580
251,7201,8102,3802,0002,0902,660580

仕様・概要

パンチセット納入対応品は こちらよりお選びいただけます。


基本情報

種別 ボルト2本締め・NC加工用 材質 S45C

NC加工用リテーナセット 厚板パンチ用のレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
