NC加工用エンドリテーナセット －標準パンチ・ボタンダイ用－
- 通常単価(税別)
- 550円～3,223円
- 税込単価
- 605円～3,545円
通常出荷日：在庫品1日目当日出荷可能
標準パンチ・ボタンダイのNC加工用エンドリテーナです。本品に取り付けるパンチをご注文の際は、RC追加工...
詳細を確認
未確定：候補が72型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
パンチをリテーナにセットして納入します。詳細 P.911

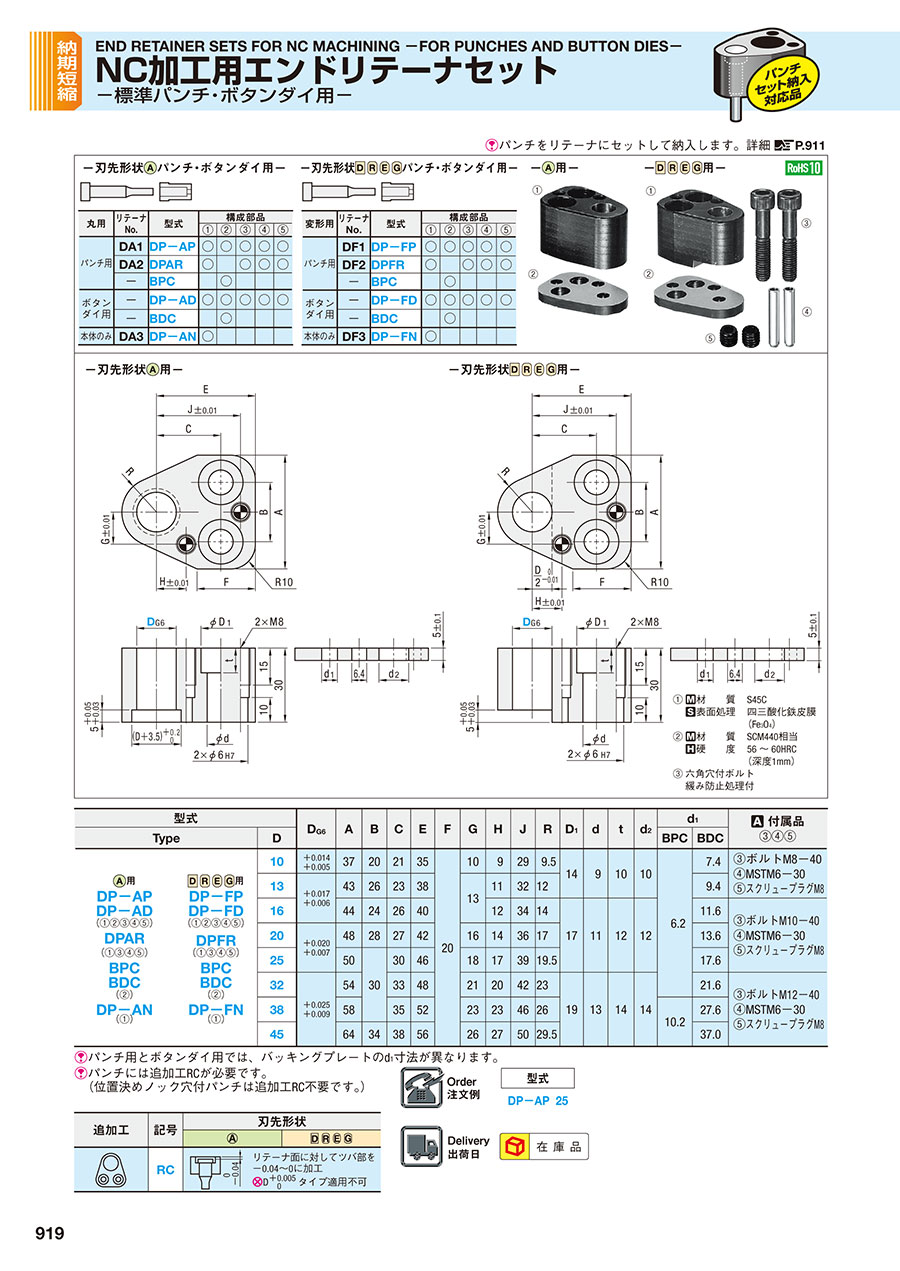

外形図・製品仕様
| （1） | 材 質 S45C |
| 表面処理 四三酸化鉄皮膜（Fe3O4） | |
| （2） | 材 質 SCM440相当 |
| 硬 度 56 ～ 60HRC（深度1mm） | |
| （3） | 六角穴付ボルト |
| 緩み防止処理付 |
| 丸用 | リテーナ No. | 型式 | 構成部品 | ||||
|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | |||
| パンチ用 | DA1 | DP-AP | ○ | ○ | ○ | ○ | ○ |
| DA2 | DPAR | ○ | ○ | ○ | ○ | ||
| - | BPC | ○ | |||||
| ボタンダイ用 | - | DP-AD | ○ | ○ | ○ | ○ | ○ |
| - | BDC | ○ | |||||
| 本体のみ | DA3 | DP-AN | ○ | ||||
| 変形用 | リテーナ No. | 型式 | 構成部品 | ||||
|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | （4） | （5） | |||
| パンチ用 | DF1 | DP-FP | ○ | ○ | ○ | ○ | ○ |
| DF2 | DPFR | ○ | ○ | ○ | ○ | ||
| - | BPC | ○ | |||||
| ボタン ダイ用 | - | DP-FD | ○ | ○ | ○ | ○ | ○ |
| - | BDC | ○ | |||||
| 本体のみ | DF3 | DP-FN | ○ | ||||
規格表
| 型式 | DG6 | A | B | C | E | F | G | H | J | R | D1 | d | t | d2 | d1 | 付属品 （3）（4）（5） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | BPC | BDC | ||||||||||||||||
DP-AD （1）（2）（3）（4）（5） DPAR （1）（3）（4）（5） BPC BDC （2） DP-AN （1） |
DP-FD （1）（2）（3）（4）（5） DPFR （1）（3）（4）（5） BPC BDC （2） DP-FN （1） | 10 | +0.014/+0.005 | 37 | 20 | 21 | 35 | 20 | 10 | 9 | 29 | 9.5 | 14 | 9 | 10 | 10 | 6.2 | 7.4 | （3）ボルトM8-40 （4）MSTM6-30 （5）スクリュープラグM8 |
| 13 | +0.017/+0.006 | 43 | 26 | 23 | 38 | 13 | 11 | 32 | 12 | 9.4 | |||||||||
| 16 | 44 | 24 | 26 | 40 | 12 | 34 | 14 | 17 | 11 | 12 | 12 | 11.6 | （3）ボルトM10-40 （4）MSTM6-30 （5）スクリュープラグM8 | ||||||
| 20 | +0.020/+0.007 | 48 | 28 | 27 | 42 | 16 | 14 | 36 | 17 | 13.6 | |||||||||
| 25 | 50 | 30 | 30 | 46 | 18 | 17 | 39 | 19.5 | 17.6 | ||||||||||
| 32 | +0.025/+0.009 | 54 | 33 | 48 | 21 | 20 | 42 | 23 | 19 | 13 | 14 | 14 | 21.6 | （3）ボルトM12-40 （4）MSTM6-30 （5）スクリュープラグM8 | |||||
| 38 | 58 | 35 | 52 | 23 | 23 | 46 | 26 | 10.2 | 27.6 | ||||||||||
| 45 | 64 | 34 | 38 | 56 | 26 | 27 | 50 | 29.5 | 37.0 | ||||||||||
パンチ用とボタンダイ用では、バッキングプレートのd1寸法が異なります。
パンチには追加工RCが必要です。（位置決めノック穴付パンチ、厚板打抜き用パンチは追加工RC不要です。）
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
891円 ( 980円 ) | 在庫品1日目当日出荷可能 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
1,881円 ( 2,069円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
2,464円 ( 2,710円 ) | 在庫品1日目当日出荷可能 |
2,706円 ( 2,977円 ) | 在庫品1日目当日出荷可能 |
3,091円 ( 3,400円 ) | 在庫品1日目当日出荷可能 |
1,243円 ( 1,367円 ) | 在庫品1日目当日出荷可能 |
1,309円 ( 1,440円 ) | 在庫品1日目当日出荷可能 |
1,364円 ( 1,500円 ) | 在庫品1日目当日出荷可能 |
1,441円 ( 1,585円 ) | 在庫品1日目当日出荷可能 |
1,562円 ( 1,718円 ) | 在庫品1日目当日出荷可能 |
1,749円 ( 1,924円 ) | 在庫品1日目当日出荷可能 |
1,991円 ( 2,190円 ) | 在庫品1日目当日出荷可能 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
1,881円 ( 2,069円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
2,464円 ( 2,710円 ) | 在庫品1日目当日出荷可能 |
2,706円 ( 2,977円 ) | 在庫品1日目当日出荷可能 |
3,091円 ( 3,400円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
1,947円 ( 2,142円 ) | 在庫品1日目当日出荷可能 |
2,013円 ( 2,214円 ) | 在庫品1日目当日出荷可能 |
2,134円 ( 2,347円 ) | 在庫品1日目当日出荷可能 |
2,266円 ( 2,493円 ) | 在庫品1日目当日出荷可能 |
2,552円 ( 2,807円 ) | 在庫品1日目当日出荷可能 |
2,827円 ( 3,110円 ) | 在庫品1日目当日出荷可能 |
3,223円 ( 3,545円 ) | 在庫品1日目当日出荷可能 |
1,309円 ( 1,440円 ) | 在庫品1日目当日出荷可能 |
1,375円 ( 1,513円 ) | 在庫品1日目当日出荷可能 |
1,441円 ( 1,585円 ) | 在庫品1日目当日出荷可能 |
1,518円 ( 1,670円 ) | 在庫品1日目当日出荷可能 |
1,639円 ( 1,803円 ) | 在庫品1日目当日出荷可能 |
1,837円 ( 2,021円 ) | 在庫品1日目当日出荷可能 |
2,112円 ( 2,323円 ) | 在庫品1日目当日出荷可能 |
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
1,947円 ( 2,142円 ) | 在庫品1日目当日出荷可能 |
2,013円 ( 2,214円 ) | 在庫品1日目当日出荷可能 |
2,134円 ( 2,347円 ) | 在庫品1日目当日出荷可能 |
2,266円 ( 2,493円 ) | 在庫品1日目当日出荷可能 |
2,552円 ( 2,807円 ) | 在庫品1日目当日出荷可能 |
2,827円 ( 3,110円 ) | 在庫品1日目当日出荷可能 |
3,223円 ( 3,545円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
1,452円 ( 1,597円 ) | 在庫品1日目当日出荷可能 |
1,529円 ( 1,682円 ) | 在庫品1日目当日出荷可能 |
カタログ
NC加工用エンドリテーナセット －標準パンチ・ボタンダイ用－のレビュー
パンチピンの取付
5
5.02018/05/25
2017年のカタログから在庫品になって、
非常に助かっています。
3人が参考にしています。
金型の部品として
2
2.02019/03/15
在庫品なのは便利です。バッキングプレートのノックの逃げ穴をφ7以上にして欲しいです。
ミスミからのコメント
この度はお客様のご期待に添えず申し訳ございませんでした。頂きましたご意見につきましては、メーカーへもフィードバックし今後の商品開発の参考とさせて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
1人が参考にしています。
金型
4
4.02022/03/29
問題なく使用できる。
ノックの穴径をφ６以外にφ８も対応可能にしてほしい。
径の選択の幅が広がるとありがたいです。
0人が参考にしています。
金型
5
5.02022/02/17
ほかのメーカーより安いので購入しました。
とくに問題なく使えています。
0人が参考にしています。
金型部品
5
5.02021/11/18
規格品としてあるので、在庫があり翌日には届いてなおかつ価格も安いほうで、よく利用させていただいています。
0人が参考にしています。
よくあるご質問（FAQ）
Qリテーナでボタンダイ用を使用する場合、ボタンダイはストレートタイプとツバ付きどちらが適していますか？
A
ツバ付きを使用下さい。ツバで抜けないようにしているため、ストレートでは抜ける可能性があります。
